Anténí soustavu pro západní pracoviště používáme Syphase system (modifikovaná verze 4xDL7KM)
Hlavní rozměry Syphase systemu pro 144 MHz.
Prvky jsou uchyceny izolovaně nad ráhnem z jeklu 15x15x1,8 mm, ve vzdálenosti 4 mm, já jsem použil standardní anténní příchytky na 6mm prvek a na 4,5 mm prvek je navlečena smršťovací bužírka. Impedance jedné antény je 28 Ohm, sdružení je provedeno následovně: Z každé antény vede transformační úsek kabelu 75 Ohm o délce 3/4 lamda*k , tak jsou sdruženy dvojice, ze sdružených dvojic vedou transfofmační úseky kabelu 50 Ohm o délce 3/4 lambda*k, v bodě spojení dvojic je impedance 50 Ohm.

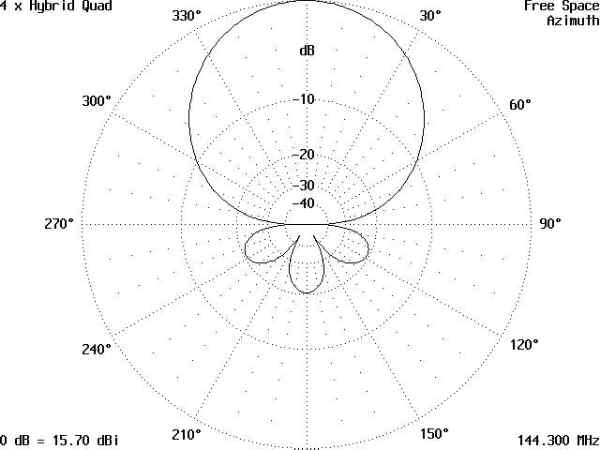

Základní parametry :
Impedance | 50 |
SWR | 1:1 |
Gain | 15,7 |
F/B | 33,6 |
