RECEPTOR DE 24MHZ a 1,5 GHz SDR COMERCIAL DE BAIXO CUSTO

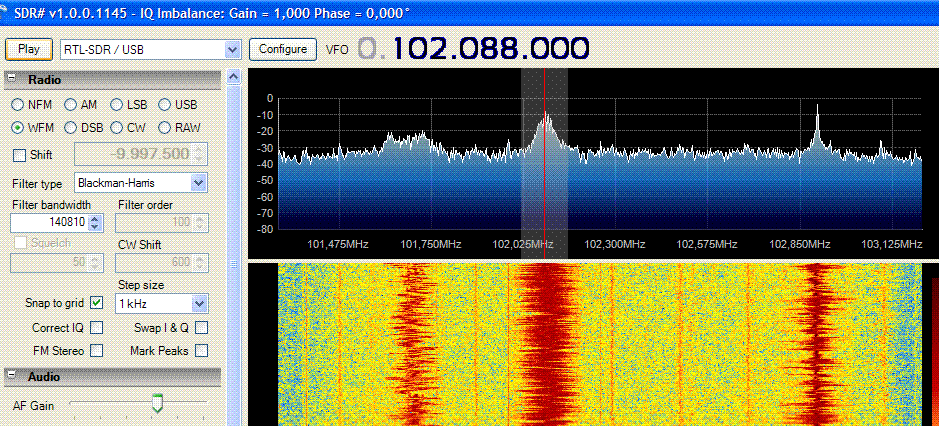

Acima: tela do SDRSHARP com antena interna com 3 estações FM comercial na tela.
Com as novas tecnologias tudo acontece muito rapido, aqui apresentamos um receptor para PC com conexão USB originalmente para receber FM e TV comerciais, que com um novo software desenvolvido pelo pessoal do MIT, pode receber de 1 em 1Hz de 24MHz a 1,5GHz. O custo dele é menor que U$10 e pode ser comprado nos sites internacionais de venda como no Ebay.
Para funcionar como receptor SDR, recebendo AM FM FMestreita USB LSB e CW é necessario instalar um software do MIT, que esta zipado e pode ser baixado deste site. Importante NÃO instale os softwares que acompanham o Dongle.
Como funciona, modelos e maiores explicações tecnicas voce encontra em um dos melhores sites tecnicos praticos do Brasil, site do Roland PY4ZBZ links
Para os Dongles http://www.qsl.net/py4zbz/rtlsdr.htm
Para o RTL2832U +820T http://www.qsl.net/py4zbz/r820.htm

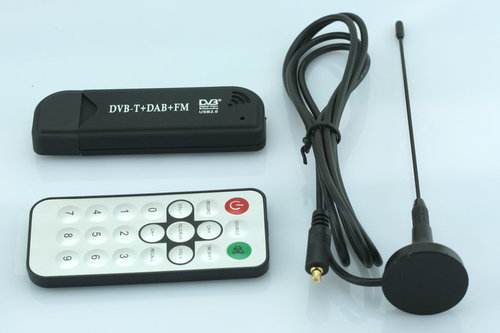

O receptor
Onde comprar
Eu comprei no Ebay, mas este aparelho é vendido em outros sites de compras.
com esta pesquisa "SDR RTL2832U 820T" com "buy it now" e "menor preço do produto mais correio", veja o link :
http://www.ebay.com/sch/i.html?_from=R40&_sacat=0&LH_BIN=1&_nkw=sdr+rtl2832u+r820T&_sop=15
Depois de receber o receptor IMPORTANTE :
NÃO COLOQUE O SOFTWARE QUE ACOMPANHA O DONGLE !
Caso seu PC esta rodando windows7 ou 8 leia esta pagina para informação caso o driver a see instalado não fucione:
http://sdrsharp.pbworks.com/w/page/64706284/Installation
Caso esteja rodando windows XP (ou windows7 ou 8) baixe o SDRSHARP um software desenvolvido pelo pessoal do MIT proprio para radioamadores, deste site :
http://sdrsharp.com/index.php/downloads
ou vá direto ao programa :
http://sdrsharp.com/downloads/sdr-install.zip
Faça o dowload e unzip ele em uma nova pasta.
Após a descompactação execute o programa install.bat é um programa DOS que fará o download do software automaticamente.
Coloque o Receptor RTL em uma porta USB de facil acesso, lembrando que este RX irá sempre rodar nesta porta USB.
Rode o programa que esta na nova pasta chamado Zadig.exe
Siga as instruções deste site para instalar o driver :
http://rtlsdr.org/softwarewindows
Após a instalação do driver pode rodar o programa SDRSrahp.exe da pasta.
Caso não abrir e der o seguinte erro "Application failed to initialize properly (0xc0000135)" termine o programa. Para o SDRSharp funcionar é necessario ter o programa Microsoft .NET Framework 3.5 , que pode ser obtido aqui : http://www.microsoft.com/en-gb/download .]
Caso voce queira saber mais acesse :
http://sdrsharp.pbworks.com/w/page/64706284/Installation
Para executar o SDRSHARP é só clicar no programa .exe dele, crie um icone na tela, e divirta-se... o uso é autoexplicativo. Para configurar a taxa de amostragem é necessario para o programa , quanto maior a taxa de amostragem o PC fica mais lento e a cobertura em MHz aumenta, configure para que vc tenha uma resposta rapida quando alterar de frequencia.
IMPORTANTE : Para retirar o Dongle faça como em qualquer dispositivo USB. Pare o software, clique no icone do dongle (no rodapé a direita da tela) e clique em "remover o dispositivo com segurança". removendo apos a mensagem de remoção segura. Já soube de um colega que perdeu um Dongle não executando corretamente o desligamento.
Em breve colocarei um esquema de um upconverter simples, para cobrir a faixa de HF inteira de 0 a 24MHZ.
Neste link voce encontra uma penca de upconverters para o Dongle:
http://blog.kf7lze.net/2012/09/14/round-up-of-rtlsdr-upconverter-choices/
73 de py2ohh miguel
perguntas : py2ohhXyahoo.com.br substitua X por @.
