ARDUINO
NANO + SI5351 QUADRATURE or 90 DEGREES PHASE SHIFT 2 (UPDATE JUN 2018)
ATENÇÃO
: a variavel evendivisor não pode ser maior que 127 LINK :
http://qrp-labs.com/images/news/dayton2018/fdim2018.pdf
Modifiquei um VFO com SI5351 para operar com quadratura e fazer alguns
testes.
Medindo a frequencia de saida

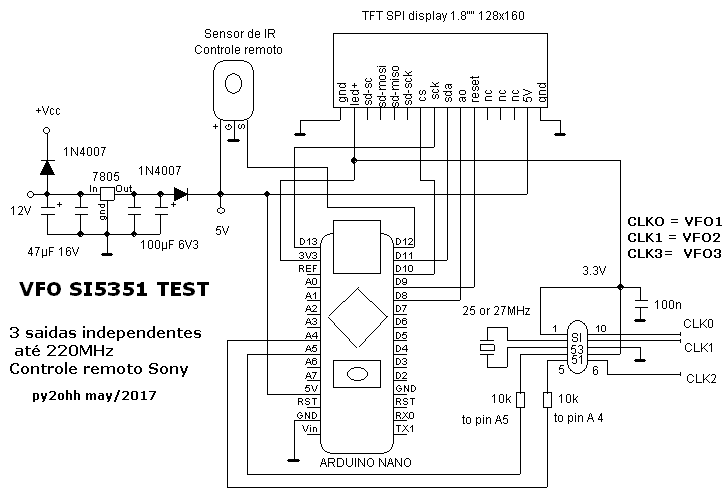

O esquema é o mesmo do VFO :
Os sinais em quadratura saem pelos CLK0 e CLK1 (VFO1 no sketch) e outra
frequencia independente sai pelo CLK2 (VFO3 no sketch).

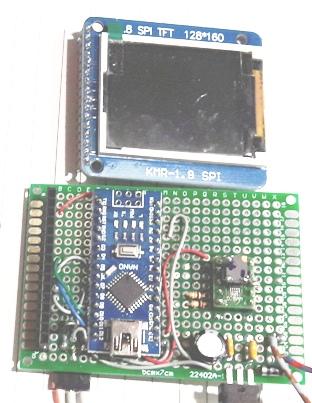

Montagem tipo sandwich com o display e o SI5351 soquetados
Este sketch gera sinais em quadratura entre 6MHz e 8,333MHz, para gerar
outras frequencias é necessario alterar o valor da variavel
evendivisor (veja tabelas abaixo), que deve SEMPRE inteira e PAR. Em
proxima postagem faremos um VFO de ampla cobertura, onde a tabela da
variavel evendivisor estará no sketch.
Sketch :
#include <IRremote.h>
#include <TFT.h> // Arduino LCD library
#include <SPI.h>
#include <si5351.h>
#include <Wire.h>
#define cs 10
#define dc 8
#define rst 9
Si5351 si5351;
volatile uint32_t freqini = 700000000ULL / SI5351_FREQ_MULT;
//volatile unsigned long freqini2 = 7100000;
volatile unsigned long freqini3 = 3000000;
unsigned long pll_freq;
float freqvelha = 0;
//float freqvelha2 = 0;
float freqvelha3 = 0;
long passo = 1000;
char fnal [15];
float VFO = 1 ;
int RECV_PIN = 12;
IRrecv irrecv(RECV_PIN);
decode_results lido;
int gs = 0;
TFT TFTscreen = TFT(cs, dc, rst);
int incr = 1;
int incrvelho = 1;
int incrvelho2 = 1;
int incrvelho3 = 1;
int alt; //altura do diplay automatica
int larg; // largura do display automatica
int evendivisor = 100;
// teclas do controle remoto tv sony nova/antiga
float n2 = 0x810 ; //tecla 2 key => aumenta o valor da casa
decimal selecionada
float n4 = 0xC10 ; //tecla 4 key => vai para casa
decimal a esquerda
float n6 = 0xA10 ; //tecla 6 key => vai para casa decimal a
direita
float n8 = 0xE10 ; //tecla 8 key => diminui o valor da casa
decimal selecionada
float nf1 = 0x490 ; //tecla VOL + Seleciona VFO1
float nf2 = 0x90 ; // tecla CH + Seleciona VFO2
float nf3 = 0xC90 ; // tecla VOL - Seleciona VFO3
void setup() {
TFTscreen.begin();
TFTscreen.background(0, 0, 0);
alt = TFTscreen.height();
larg = TFTscreen.width();
si5351.set_correction(100);
si5351.init(SI5351_CRYSTAL_LOAD_8PF, 27000000, 0); //If you're
using a 27Mhz crystal, put in 27000000 instead of 0
// 0 is the default crystal frequency of 25Mhz.
//si5351.set_pll(SI5351_PLL_FIXED, SI5351_PLLA);
//si5351.drive_strength(SI5351_CLK0,SI5351_DRIVE_2MA); //you can
set this to 2MA, 4MA, 6MA or 8MA
//be careful though - measure into 50ohms
//si5351.drive_strength(SI5351_CLK1,SI5351_DRIVE_2MA); //you can
set this to 2MA, 4MA, 6MA or 8MA
//be careful though - measure into 50ohms
//si5351.drive_strength(SI5351_CLK2,SI5351_DRIVE_2MA); //you can
set this to 2MA, 4MA, 6MA or 8MA
//be careful though - measure into 50ohms
irrecv.enableIRIn(); // Inicializa o receptor IR
}
void loop() {
// si5351.set_freq((freqini * SI5351_FREQ_MULT), SI5351_CLK0);
TFTscreen.background(0, 0, 0);
TFTscreen.stroke(255, 255, 0);
TFTscreen.setTextSize(2);
TFTscreen.text(" SI5351 VFO" , 0 , 2);
TFTscreen.stroke(0, 255, 255);
TFTscreen.text("VFO1" , 40 , 22);
TFTscreen.stroke(255, 255, 0);
TFTscreen.setTextSize(1);
TFTscreen.text(" MHz
kHz Hz" , 0 , 63);
while (gs == 0) {
if (VFO == 1) {
incrvelho2 = incrvelho2 + 1;
if ((freqini != freqvelha) || (incr !=
incrvelho)) {
si5351.set_freq_manual(freqini * SI5351_FREQ_MULT, evendivisor *
freqini * SI5351_FREQ_MULT, SI5351_CLK0);
si5351.set_freq_manual(freqini * SI5351_FREQ_MULT, evendivisor *
freqini * SI5351_FREQ_MULT, SI5351_CLK1);
si5351.set_phase(SI5351_CLK0, 0);
si5351.set_phase(SI5351_CLK1, evendivisor);
si5351.pll_reset(SI5351_PLLA);
si5351.update_status();
TFTscreen.setTextSize(2);
format(freqini , 41);
freqvelha = freqini;
incrvelho = incr;
delay(50);
}
}
if (VFO == 3) {
incrvelho = incrvelho + 1;
if ((freqini3 != freqvelha3) || (incr !=
incrvelho3)) {
if (freqini3 >= 10000000)
{
si5351.set_freq((freqini3 * SI5351_FREQ_MULT), SI5351_CLK2);
}
else {
si5351.set_freq((freqini3 * SI5351_FREQ_MULT), SI5351_CLK2);
}
TFTscreen.setTextSize(2);
format(freqini3 , 110);
freqvelha3 = freqini3;
incrvelho3 = incr;
delay(50);
}
}
if (irrecv.decode(&lido)) {
float result = (lido.value);
if (result) {
delay(100);
if (result == nf1) {
VFO = 1 ;
TFTscreen.setTextSize(2);
TFTscreen.stroke(0, 0, 0);
//
TFTscreen.text("VFO2" , 40 , 22);
TFTscreen.text("VFO3" , 40 , 22);
TFTscreen.stroke(0, 255, 255);
TFTscreen.text("VFO1" , 40 , 22);
TFTscreen.setTextSize(2);
}
if (result == nf3) {
VFO = 3 ;
TFTscreen.setTextSize(2);
TFTscreen.stroke(0, 0, 0);
//
TFTscreen.text("VFO2" , 40 , 22);
TFTscreen.text("VFO1" , 40 , 22);
TFTscreen.stroke(255, 255, 255);
TFTscreen.text("VFO3" , 40 , 22);
TFTscreen.setTextSize(2);
}
if (result == n4) {
if (incr <=
7) incr ++ ;
}
if (result == n6) {
if (incr >=
1) (incr -- );
}
double valor = 0;
switch (incr) {
case 0:
valor = 1;
break;
case 1:
valor = 10;
break;
case 2:
valor = 100;
break;
case 3:
valor = 1000;
break;
case 4:
valor = 10000;
break;
case 5:
valor = 100000;
break;
case 6:
valor = 1000000;
break;
case 7:
valor = 10000000;
break;
case 8:
valor = 100000000;
break;
}
if (VFO == 1) {
if (result ==
n2) {
if
(freqini <= 225000000) {
freqini = (freqini + valor);
}
if
(freqini > 225000000) {
(freqini = 225000000);
}
}
if (result ==
n8) {
if
(freqini > valor) {
freqini = (freqini - valor);
}
else
{
freqini = 0;
}
}
if ((freqini !=
freqvelha) || (incr != incrvelho)) {
TFTscreen.fill(0, 0, 0);
TFTscreen.stroke(0, 0, 0);
TFTscreen.rect(0, 40, 160, 20);
}
}
if (VFO == 3) {
if (result ==
n2) {
if
(freqini3 <= 225000000) {
freqini3 = (freqini3 + valor);
}
if
(freqini3 > 225000000) {
(freqini3 = 225000000);
}
}
if (result ==
n8) {
if
(freqini3 > valor) {
freqini3 = (freqini3 - valor);
}
else
{
freqini3 = 0;
}
}
if ((freqini3 !=
freqvelha3) || (incr != incrvelho3)) {
TFTscreen.fill(0, 0, 0);
TFTscreen.stroke(0, 0, 0);
TFTscreen.rect(0, 105, 160, 20);
}
}
}
delay(50);
irrecv.resume();
}
}
}
void format(unsigned long value , int linha) {
unsigned long j = 100000000;
for (int i = 0; i <= 8; i++) {
int digit = (value / j) % 10;
incr == (8 - i) ? TFTscreen.stroke(0, 255, 255) :
TFTscreen.stroke(255, 255, 0);
String sfreqini = String(digit);
sfreqini.toCharArray(fnal, 15);
TFTscreen.text(fnal , 17 * i + 10, linha);
if ( (i == 5) || (i == 2)) {
TFTscreen.stroke(255, 255, 0);
TFTscreen.text("." , (17 * i + 17),
linha);
}
j /= 10;
}
delay(30);
}
xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx

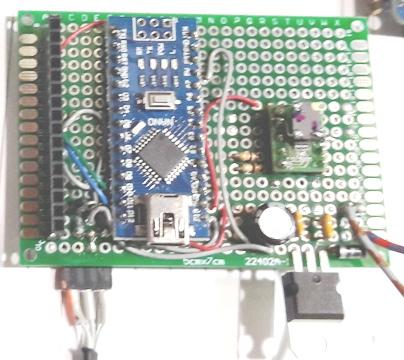

Montagem retirando o display
Tabela para a variavel evendivisor :
| evendivisor |
600 |
900 |
| 4 |
150 |
225 |
| 6 |
100 |
150 |
| 8 |
75 |
112,5 |
| 10 |
60 |
90 |
| 14 |
42,857 |
64,286 |
| 20 |
30 |
45 |
| 30 |
20 |
30 |
| 50 |
12 |
18 |
| 75 |
8 |
12 |
| 112 |
5,357 |
8,036 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Tabela
PADRÃO (PLL de 600 a 900MHz) para a variavel evendivisor, para
frequencias de 4,7MHz a 225MHz
| EVENDIVISOR |
600 |
750 |
880 |
limites de frequencia |
| 4 |
150 |
187,5 |
220 |
150 |
220 |
| 6 |
100 |
125 |
146,67 |
105 |
146,66 |
| 8 |
75 |
93,75 |
110 |
82 |
105 |
| 10 |
60 |
75 |
88 |
61 |
82 |
| 14 |
42,86 |
53,57 |
62,86 |
43 |
61 |
| 20 |
30 |
37,5 |
44 |
30,5 |
43 |
| 28 |
21,43 |
26,79 |
31,43 |
21,7 |
30,5 |
| 40 |
15 |
18,75 |
22 |
15,08 |
21,7 |
| 58 |
10,345 |
12,931 |
15,172 |
10,4 |
15,08 |
| 84 |
7,143 |
8,929 |
10,476 |
7,2 |
10,4 |
| 122 |
4,918 |
6,148 |
7,213 |
4,92 |
7,2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Tabela
para o meu SI5351. No
meu caso como o limite superior do PLL é de 880MHz e
existirá um
vazio entre 146,67 e 150MHz.
Esta tabela vai de 4,7MHz a 220MHz

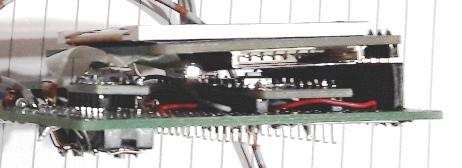

Vista pela parte de traz ... o SI5351 vai monatdo em uma placa
adaptadora, e um soquete normal de CI é fixado na parte
posterior (centro a esquerda).
Em uso conjunto
com um SDR os resultados foram ótimos.
Vejam os videos :
https://www.youtube.com/watch?v=Y2_aO5EjRYU
https://www.youtube.com/watch?v=FOpfPFUSaB4
Um video em 40m o outro em 10m ... o munheca aqui diz em um video por
duas vezes SI570 e não SI5351 ...é a idade que já
chegou rerere...
O SI5351 opera na frequencia direta e não em 4x ...
73 de py2ohh miguel
may 2018
jun 2018 update
