As ANTENAS MHZ Design inspirado nas yagi da segunda guerra mundial, foram criados para um perfeito casamento entre ganho e baixo ruído. Nas bandas altas o ganho máximo costuma ser o critério correto para selecionar a melhor antena yagi, padrão limpo e as perdas baixas são muito importantes tambem. Aqui esta disponivel projetos de alto desempenho que contem tudo que você precisa em uma Yagi ideal para VHF-DX. São antenas otimizadas priorizando o segmento de DX em SSB, CW e modos digitais, com boa eficiência em tropo, esporádica, tep, meteor scatter e eme. Email: [email protected] para duvidas sugestões e fotos para adicionar a galeria com seu indicativo de chamada.

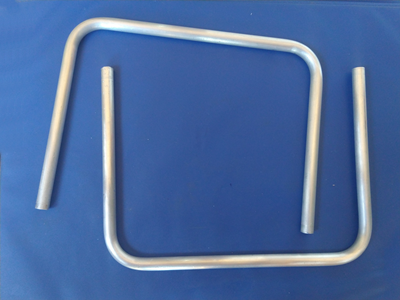

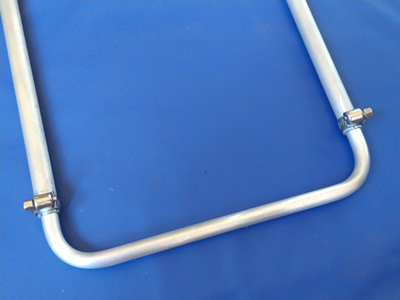

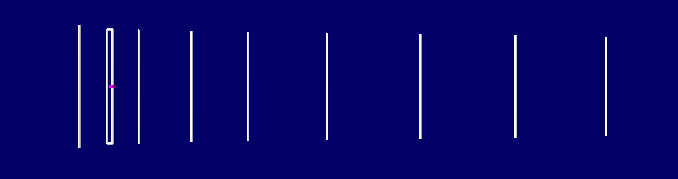

INFORMAÇÕES PARA CONSTRUÇÃO DAS ANTENAS DIPOLO ATIVO EM LOOP

  • Os projetos apresentados para 144 MHz utilizam para a gôndola (boom) alumínio quadrado de 1'' (25,4 mm) para as antenas ate 8 elementos e 1.1/4'' (31,75 mm) para antenas acima de 9 elementos. Utilize de preferencia uma espessura de parede de 1/16'' (1,59 mm).


  • Os Projetos para 50 MHz apresentados utilizam na gôndola alumínio quadrado de 1'' (25,4 mm) para as antenas ate 4 elementos, e 1.1/4'' (31,75 mm), ou 1.1/2'' (38,10 mm) a acima de 5 elementos. Utilize de preferencia parede de 1/16'' (1,59 mm).


  • Os elementos passivos são com tubos de 1/4''(6,35mm), 3/8'' (9,5 mm) ou 1/2'' (12,7 mm) de diâmetro, de acordo com o projeto.

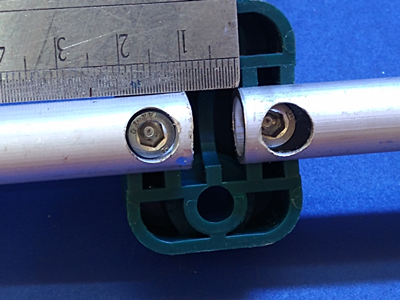

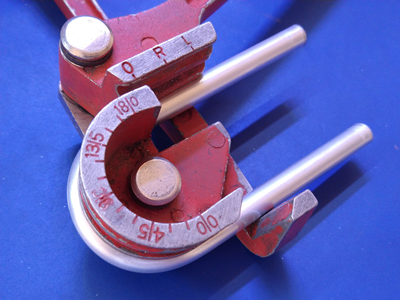

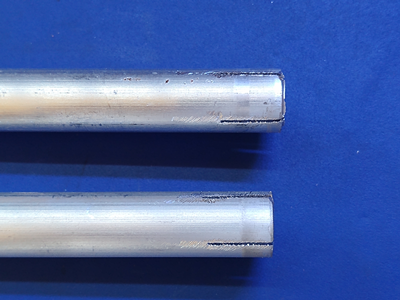

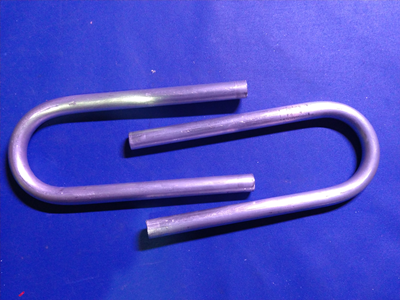

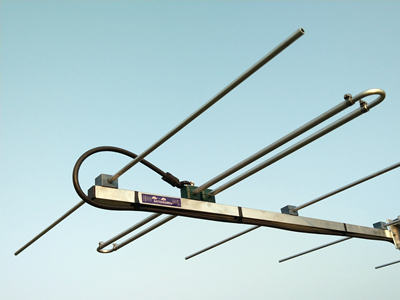

  • O elemento ativo (EA1 e EA2) é montado com tubo de 1/2'' (12,7 mm) e fechado nas extremidades com tubos de 3/8'' (9,5 mm) - ponto de ajuste da roe.

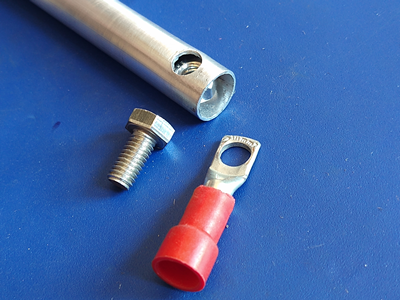

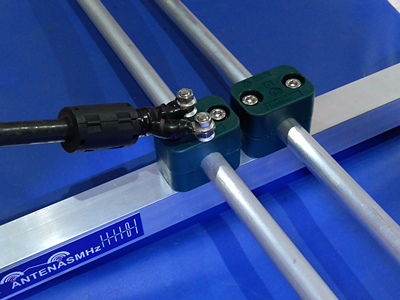

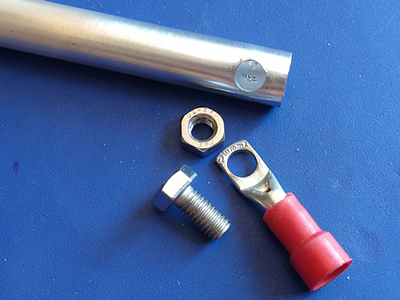

  • O ponto de conexão do cabo de alimentação no (EA1 ou EA2), é destacado na cor amarelo em cada projeto na tabela de medidas.

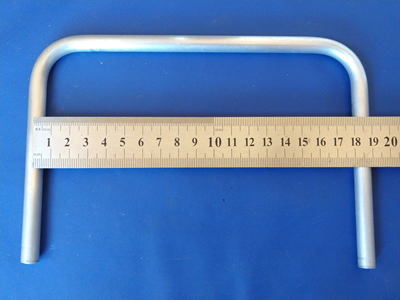

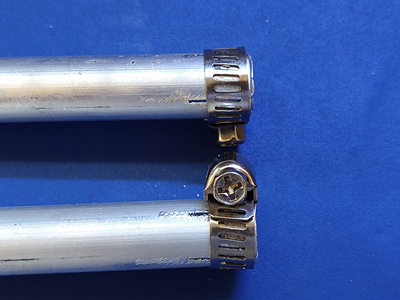

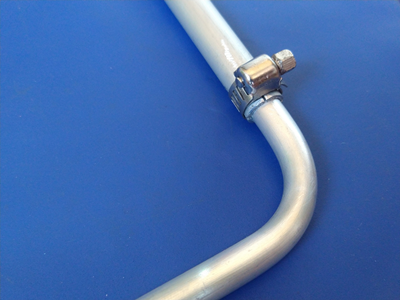

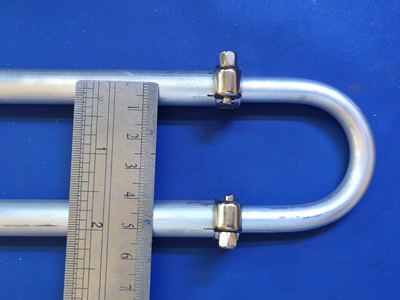

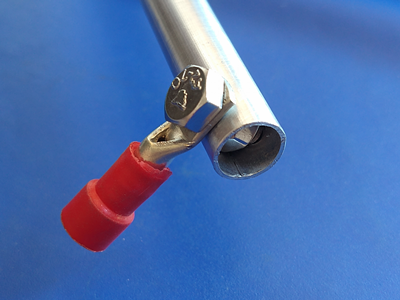

  • Corte em todos os projetos o (EA1 e EA2) com 5 centímetros a menos para o grampo em ( U ) fazer o ajuste de roe.

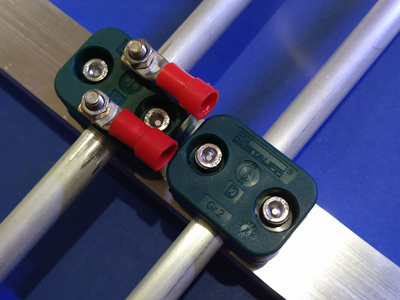

  • O espaçamento entre EA1 e EA2 é de 45 mm para todos os projetos de 144MHz, 432MHz e 220MHz.


  • O espaçamento entre EA1 e EA2 é de acordo com o projeto na tabela de medidas de 50MHz.


  • A posição do elemento refletor inicia-se no zero da fita métrica; a posição dos elementos a frente do refletor tem também como referência o zero da fita métrica.


  • O corte dos elementos passivos devem ser preciso em comprimento. Recomendo o uso de uma régua de precisão.



  • Se houver necessidade, devida pequenas variações adversas, como nas proprias fitas métricas, o elemento passivo D1 é ideal para um ajuste mais fino, acrescente 2 mm, e utilize uma lima para um melhor ajuste.



  • Evite usar tampas de borracha nas extremidades de qualquer um dos elementos (refletor e diretores); elas afetarão o ponto de ressonância da antena. https://youtu.be/oJsOMgfcdZc

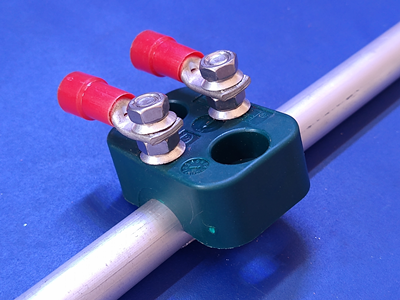

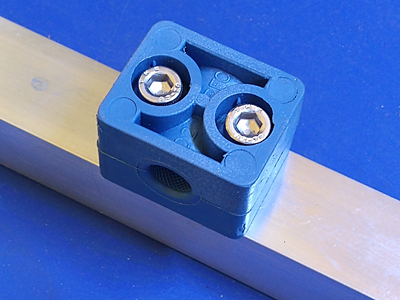

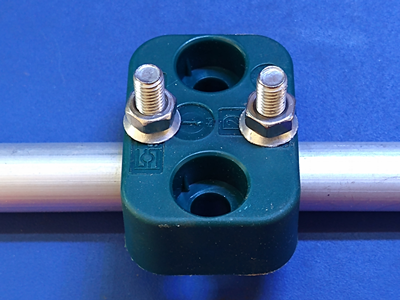

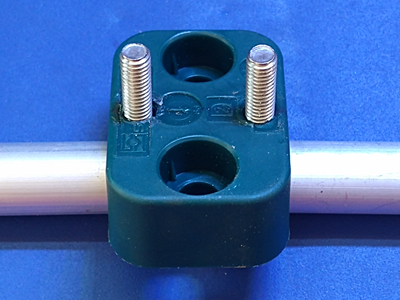

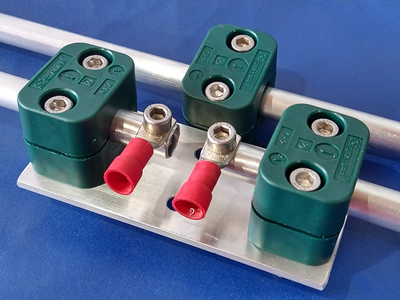

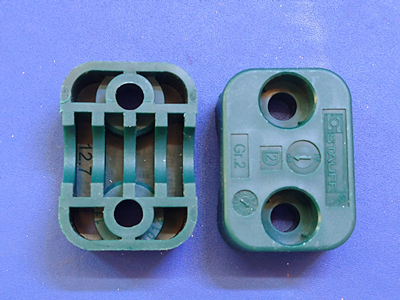

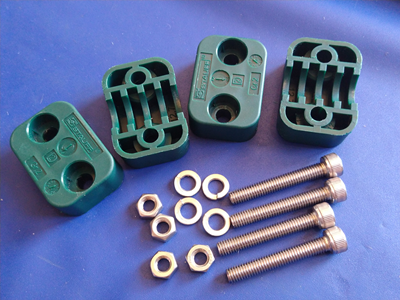

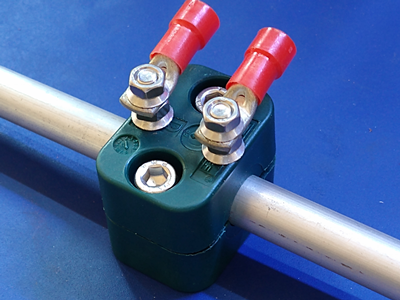

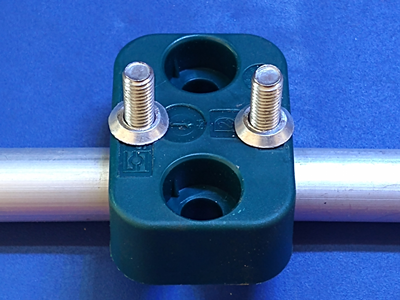

  • Utilize as abraçadeiras em polipropileno para tubulações da STAUFF ou similares, e nenhuma correção de boom sera necessária!
GÔNDOLA(BOOM)

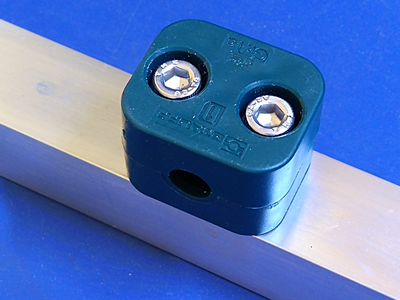

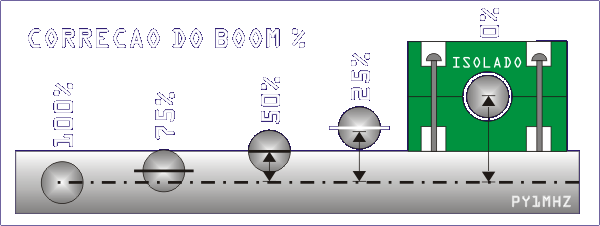

Há vantagem distinta em usar elementos isolados da gôndola. A frequência de ressonância de cada elemento é afetada por qualquer objeto metálico próximo a eles, tal como a própria gôndola. As antenas projetadas por PY1MHZ são modeladas no espaço livre, usando-se o software 4NEC2 com mecanismo de cálculo NEC4.2, de autoria Arie Voors. Posicionam-se os elementos acima da gôndola minimisarar o efeito da gôndola sobre os elementos, desta forma, a um resultado mais proximo possível dos projetos entregue pelo software no espaço livre. Por este motivo as yagi MHZ são confeccionadas com elementos isolados e distanciados da gôndola.

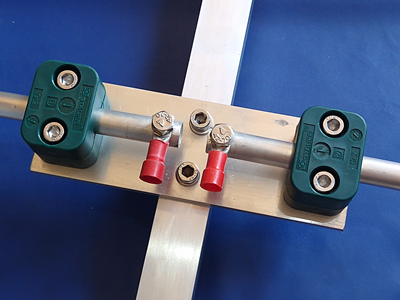

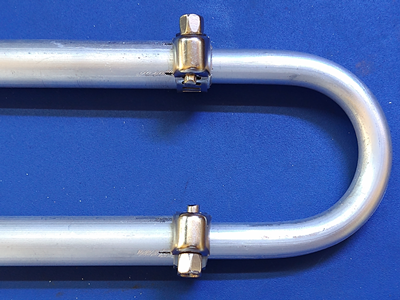

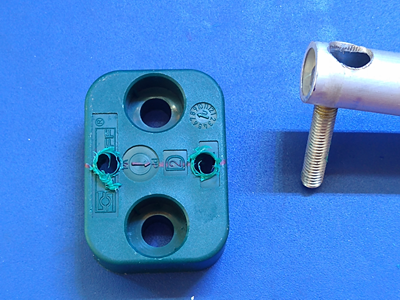

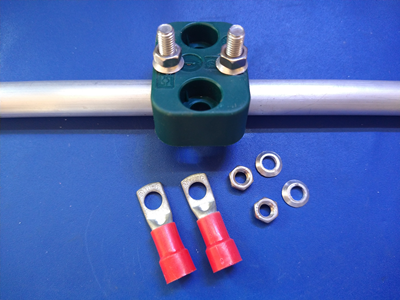

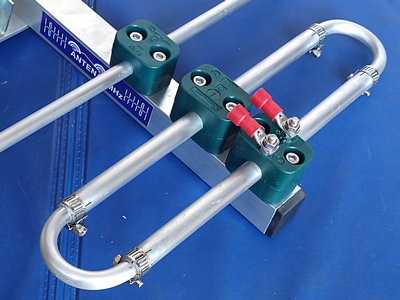

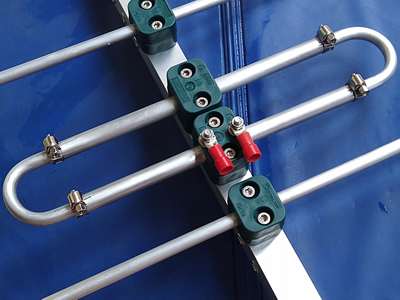

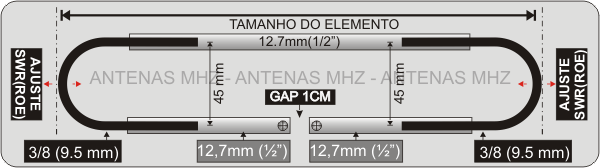

DETALHES DO ELEMENTO ATIVO DE (45 mm) PARA 144MHz, 220MHz, 430MHz

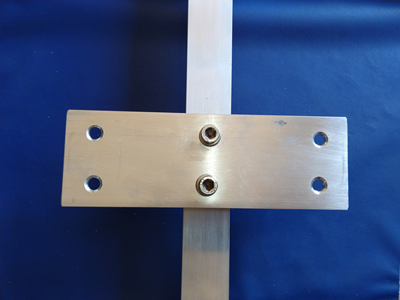

DETALHES DO ELEMENTO ATIVO DE (185 mm) PARA 50MHz

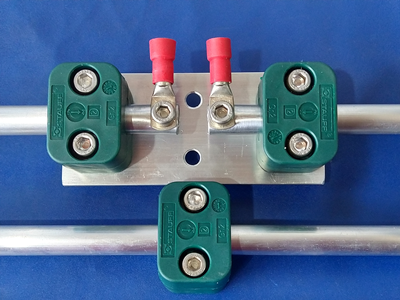

DETALHES DO ELEMENTO ATIVO DE (45 mm) PARA 50MHz
