RECEPTOR VALVULADO JEFFER MODELO J-3259

Receptor fabricado em 06/05/1960 pela JEFFERSON - INDUSTRIA E COMERCIO ASSUMPÇÃO S.A

Estrada de Itapecerica Km 17 - São Paulo

ONDAS MÉDIAS - 550 a 1600 KHz

ONDAS CURTAS - 4,75 a 17 MHz

ENTRADA PARA PICKUP

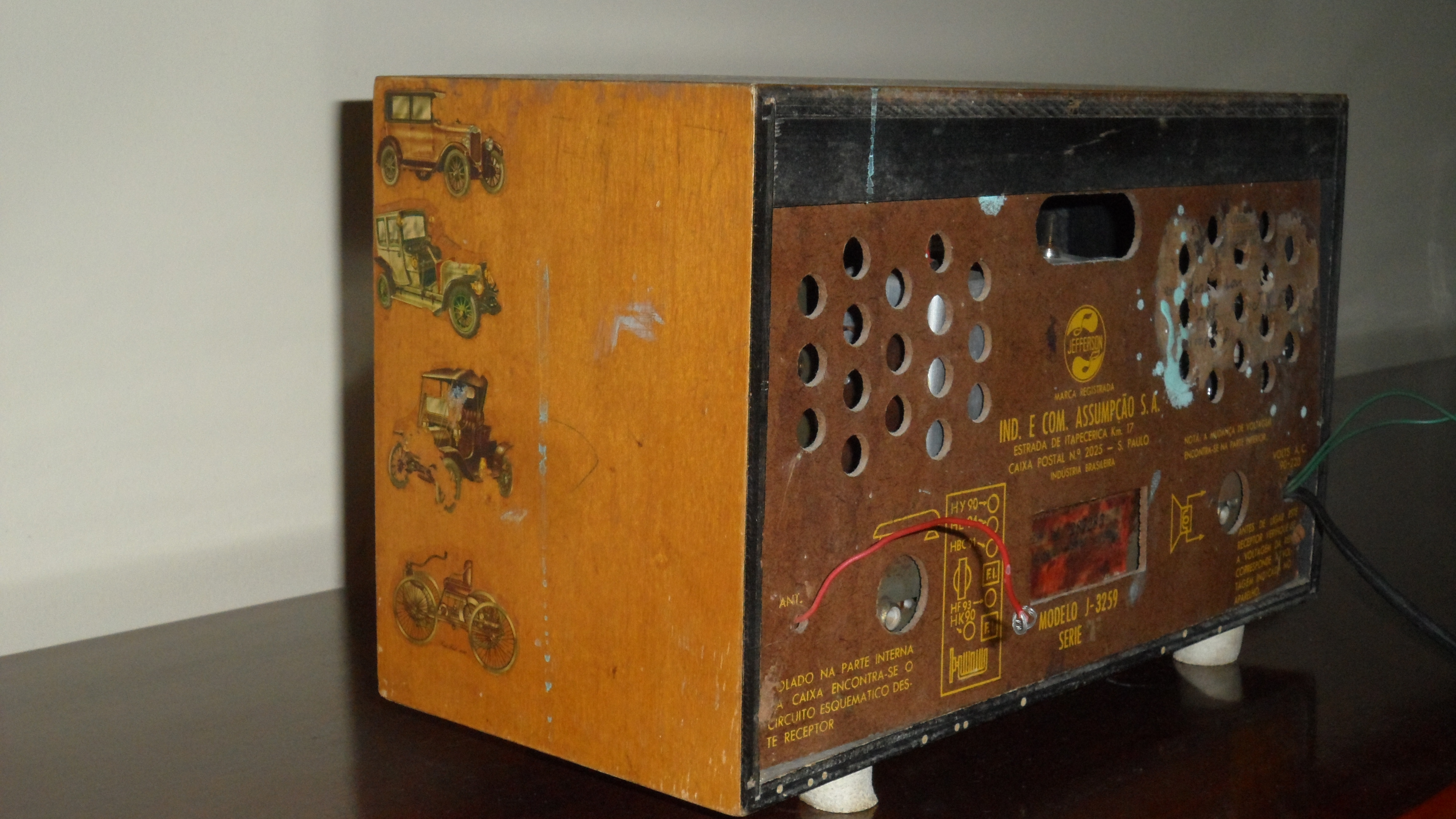

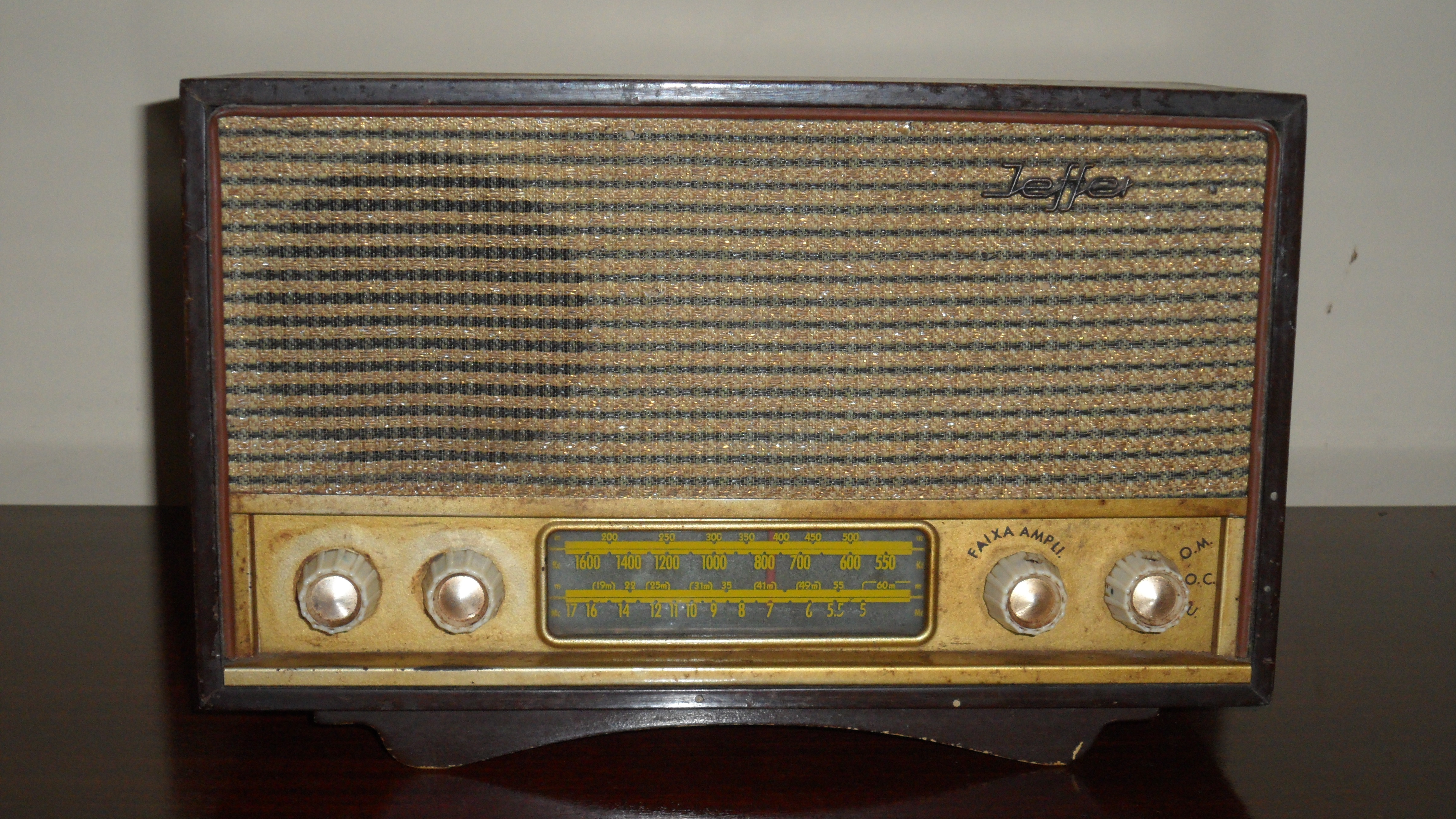

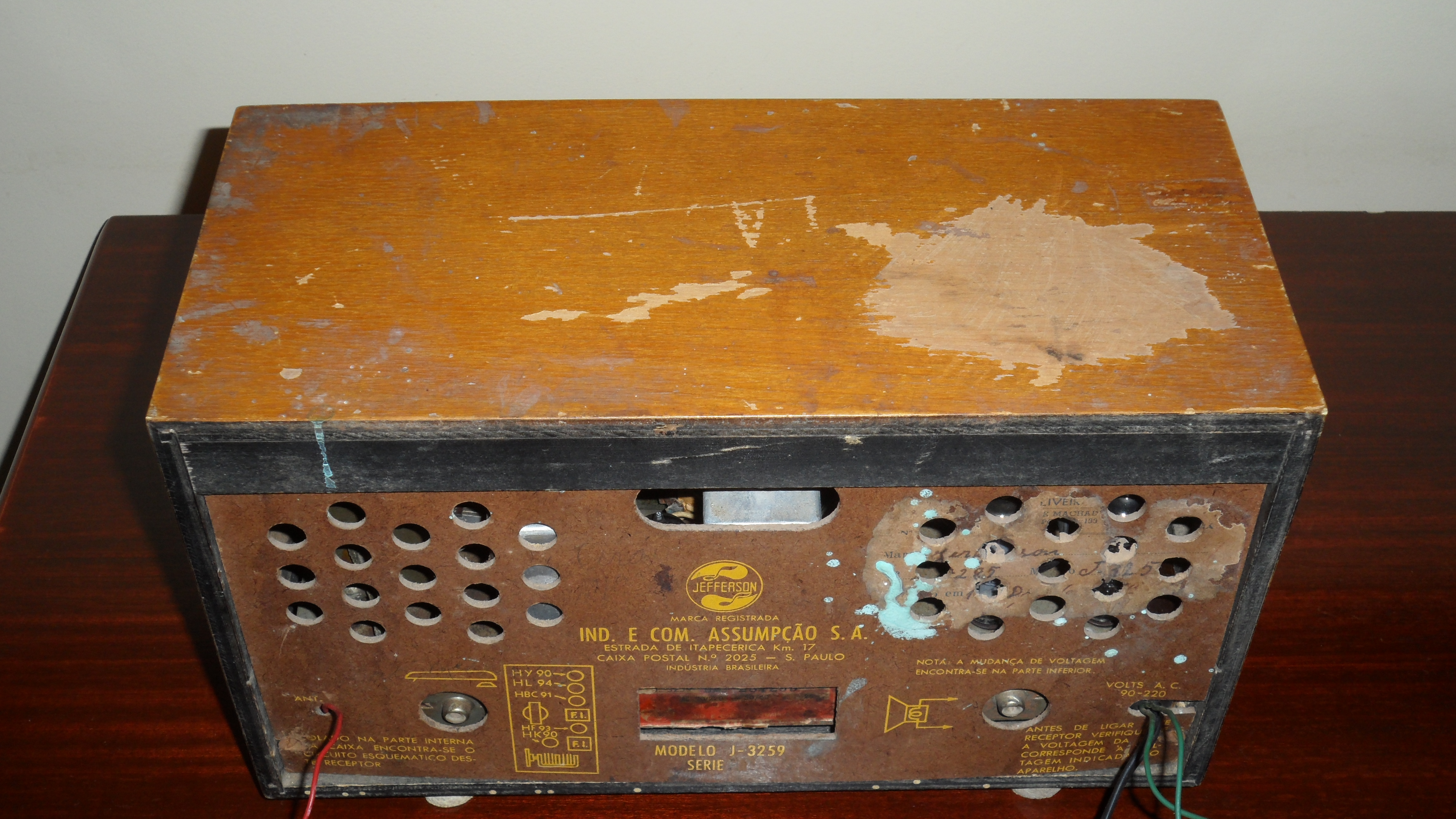

FOTOS ANTES DA RESTAURAÇÃO

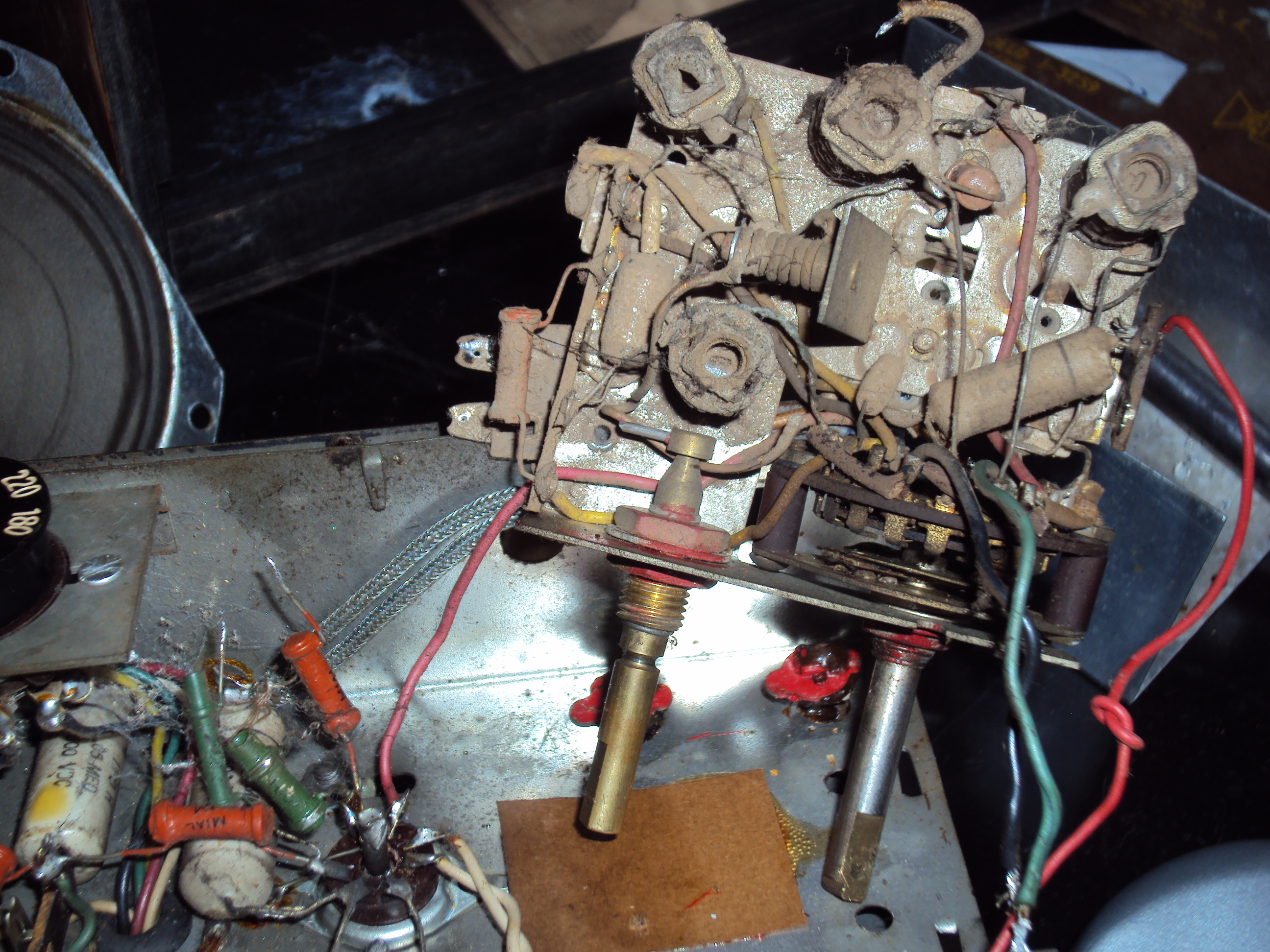

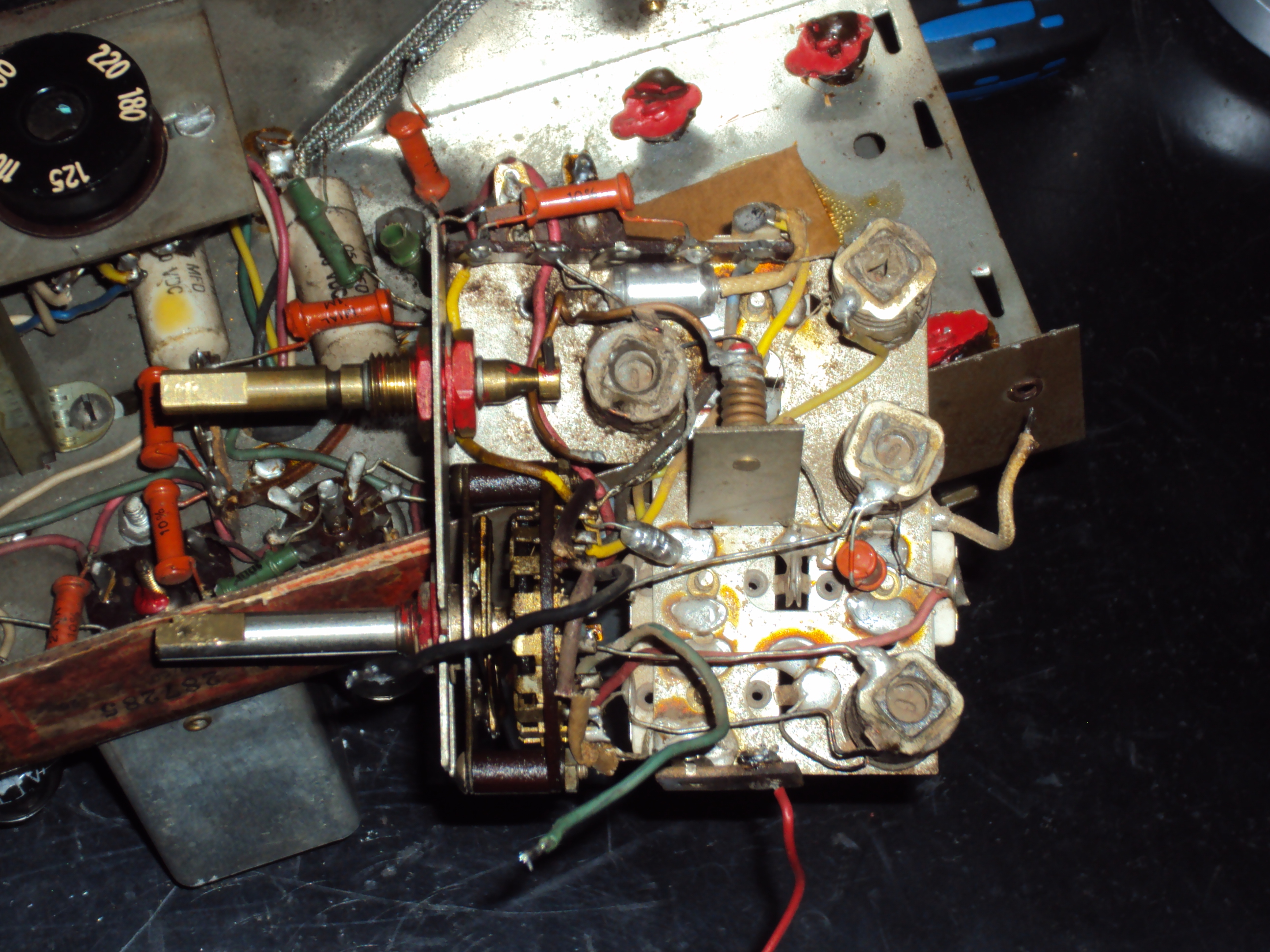

Monobloco composto das bobinas de antena e osciladoras de OM e OC.

Monobloco depois da limpeza

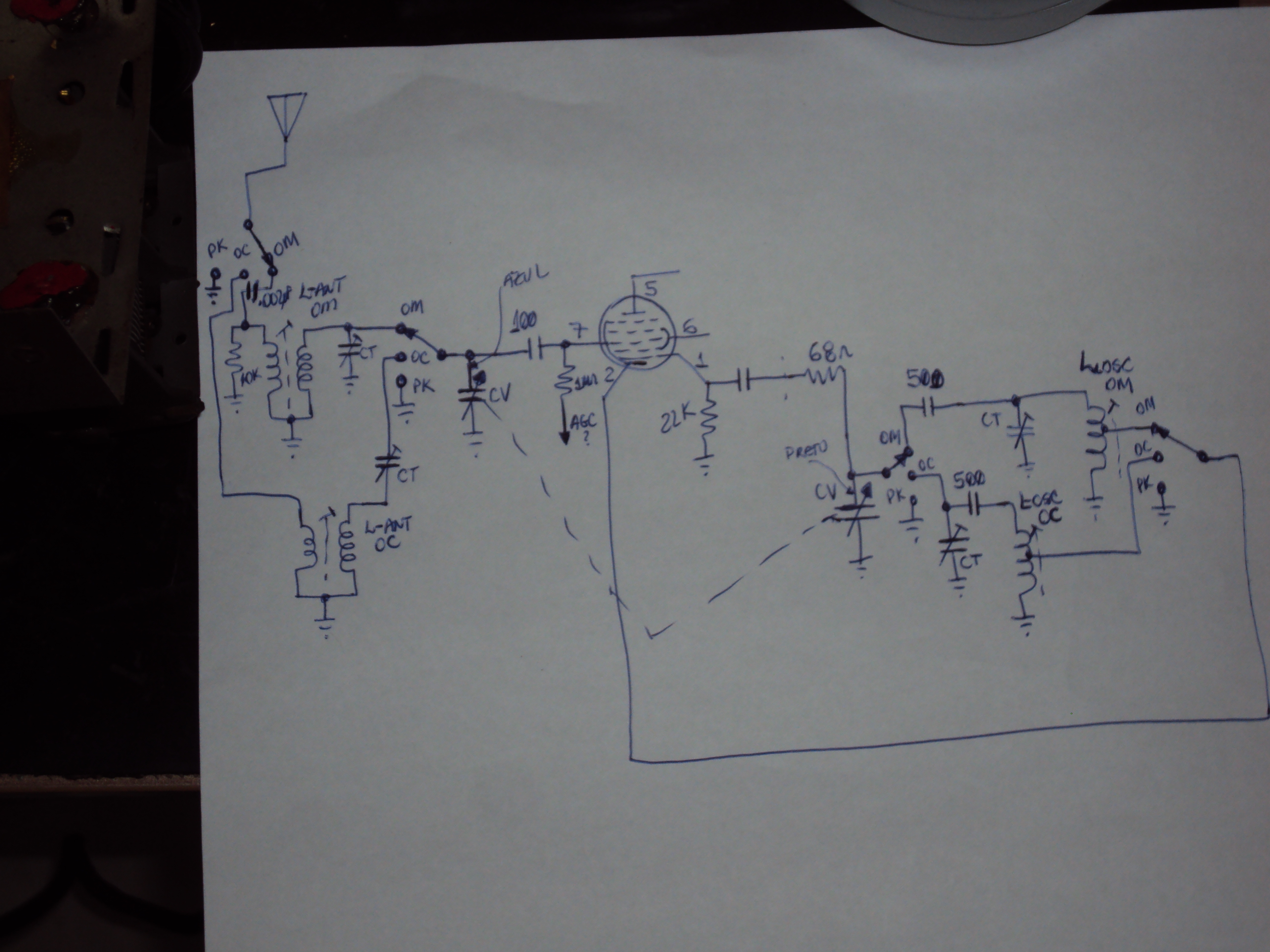

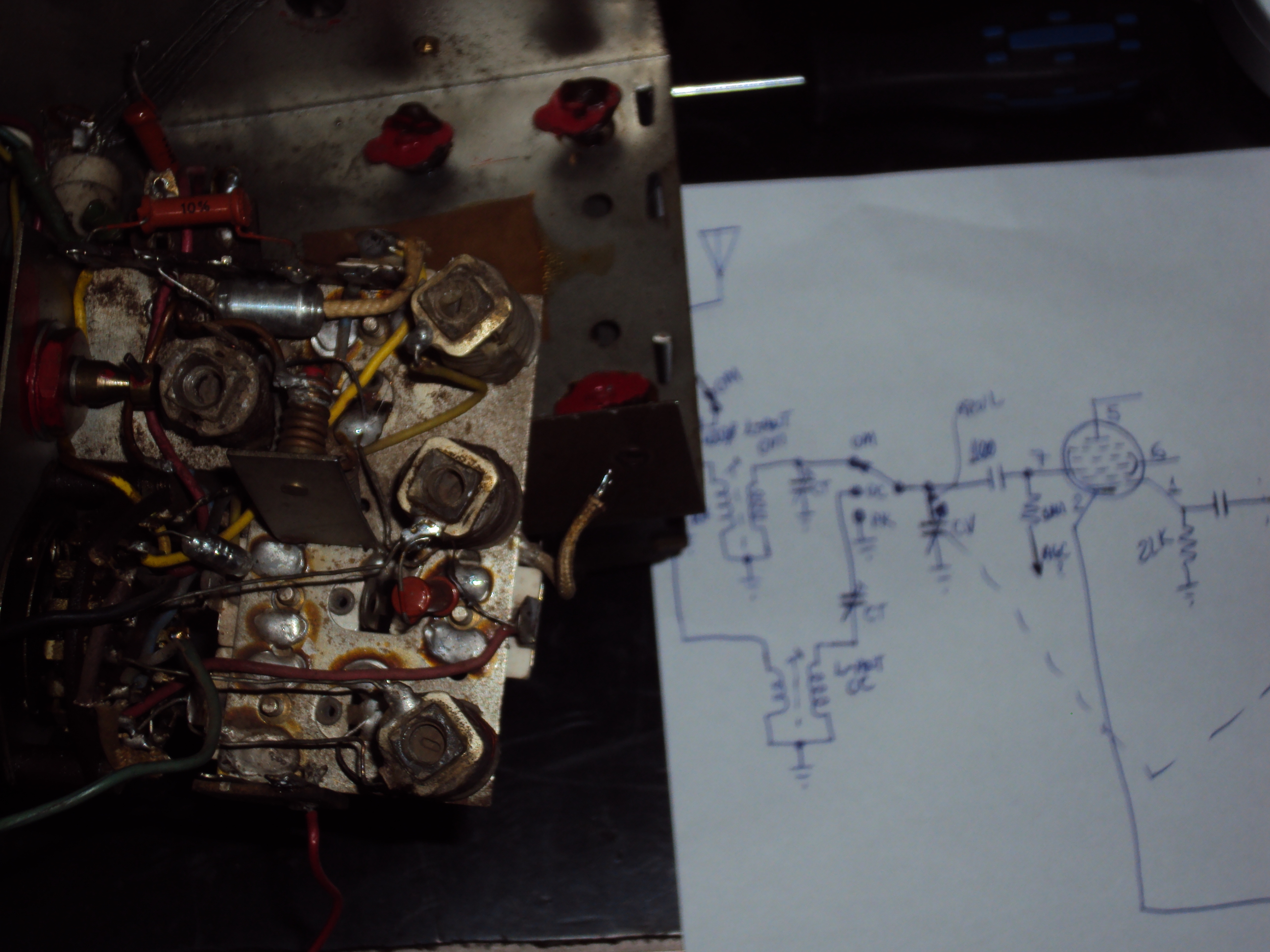

Foi levantado o esquema de parte do circuito para auxiliar a investigação dos defeitos.

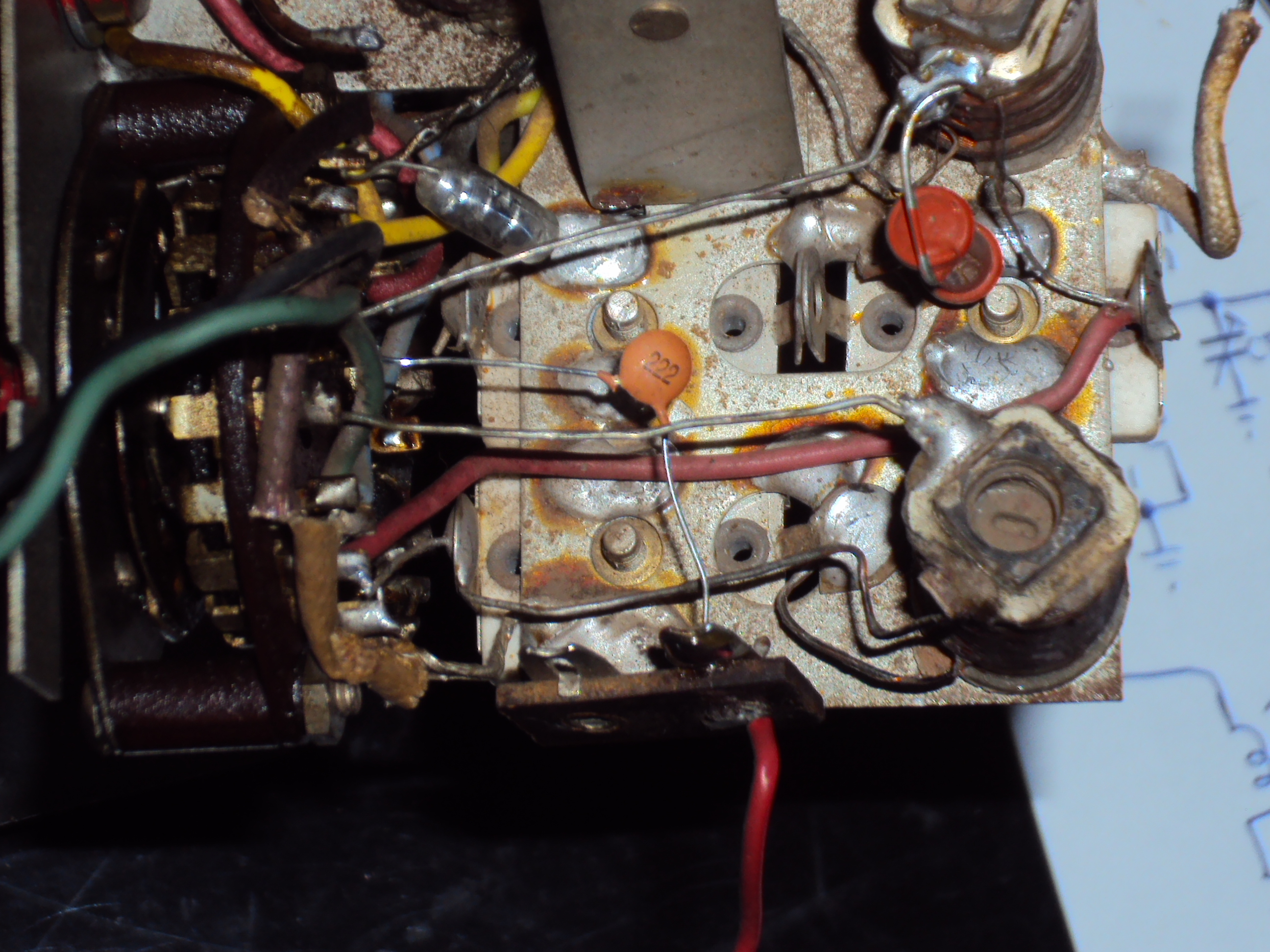

Substituido capacitor stiroflex de 2200pf por cerâmico que estava aberto na entrada da antena. Esse capacitor foi esquecido no esquema que foi levantado.

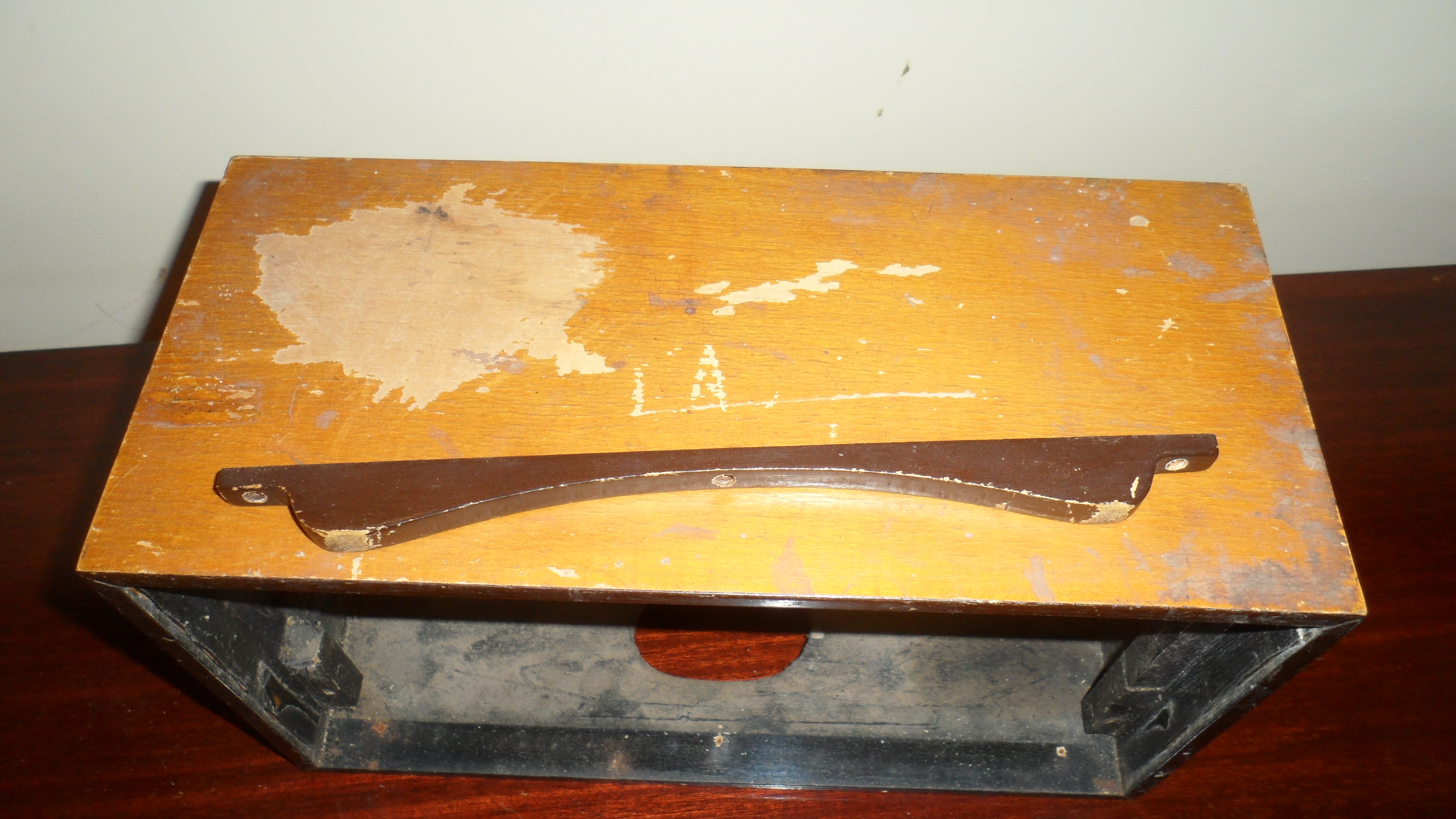

CAIXA, PAINEL FRONTAL E SUPORTE INFERIOR DA CAIXA FORAM RETIRADOS PARA ENVERNIZAMENTO DAS PARTES COM MADEIRA E PINTURA DAS PARTES METÁLICAS

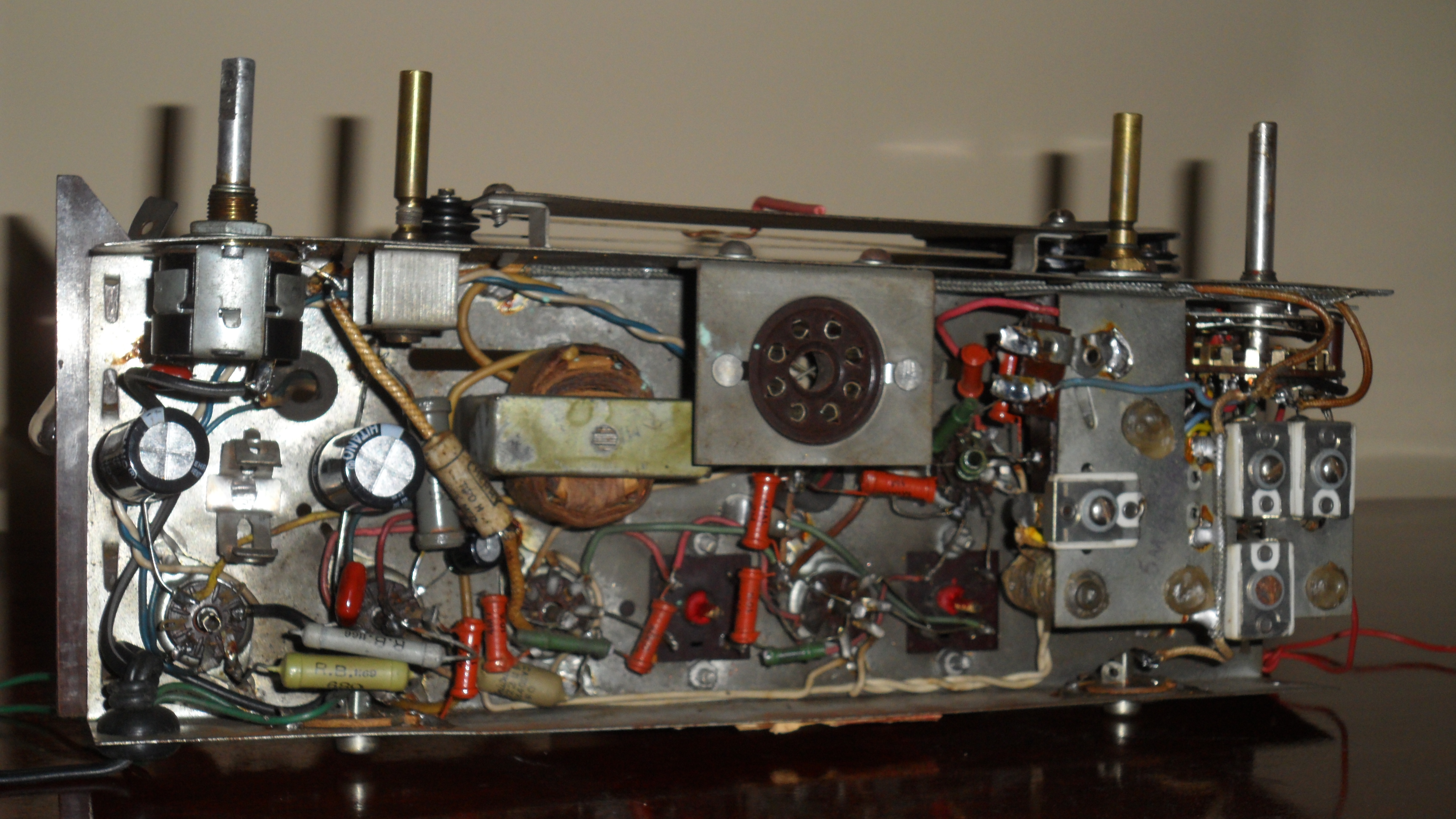

FOTOS DA FASE DE RESTAURAÇÃO

FONTE DE ALIMENTAÇÃO: Substituido capacitor eletrolitico duplo de 32uF X 350V por dois capacitores eletrolicos de 33uF X 350V.
