O ganho pode ser aumentado acrescentado um numero maior de seções de 1/2 onda:
• 4 elementos: 5.7 dBi.
• 8 elementos: 8 dBi.
• 18 elementos: 11 dBi.
• 21 elementos: 12 dBi.
Inicialmente corta-se um pedaço de cabo coaxial RG213 com uns 5 centímetros a mais do valor obtido na formula abaixo. O próximo passo é cortar o cabo para que ele fique como as medidas mostradas na Figura 1.
A antena devera ser alojada em um tubo de fibra de vidro ou PVC para protege-la das intempéries.
Se usar PVC, procure usar os de cor branca que são mais rígidos. Cuidado com tubos de PVC para água quente, eles tem metal na sua composição.Para frequências mais altas é recomendado a retirada da malha e em seu lugar usar tubo de latão com diâmetro de 3/8" e parede de 1 mm o dielétrico do cabo deve ficar bem justo no tubo de latão), desta forma obtemos maior precisão no corte dos elementos. Com as partes de 1/2 onda e a parte com 1/4 de onda prontas estanhe as extremidades como pode se ver na foto 1. Junte as partes como visto na foto 1, depois de feito isto a antena devera ter o aspecto do desenho mostrado na figura 2.

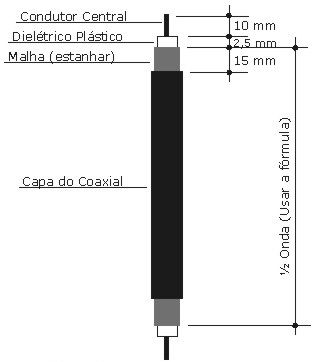

Figura 1.
Inicialmente corta-se um pedaço de cabo coaxial RG213 com uns 5 centímetros a mais do valor obtido na formula abaixo. O próximo passo é cortar o cabo para que ele fique como as medidas mostradas na Figura 1.
Figura 2
Junte as partes como visto na foto 1, depois de feito isto a antena devera ter o aspecto do desenho mostrado na
figura 2.
Foto 1
Com as partes de 1/2 onda e a parte com 1/4 de onda prontas estanhe as extremidades como pode se ver na
foto 1.
