Montando o PLL de 2m do Chuma PY2AEJ - Please for ENGLISH scroll down
Montamos o PLL do Chuma pois foi elaborado com componentes de facil aquisição e baratos. O PLL por exemplo é o LC72131, utilizado em radios para FM, da Sanyo que custa perto de 2 Reais.
Nos montamos um receptor de 2m um transmissor FM de 2m com este PLL que serão descritos em breve !
Esta na lista de proximas montagens um transceptor c SSB 2m com este PLL.
Link para a pagina do PY2AEJ Chuma, onde estão os arquivos HEX para programação:

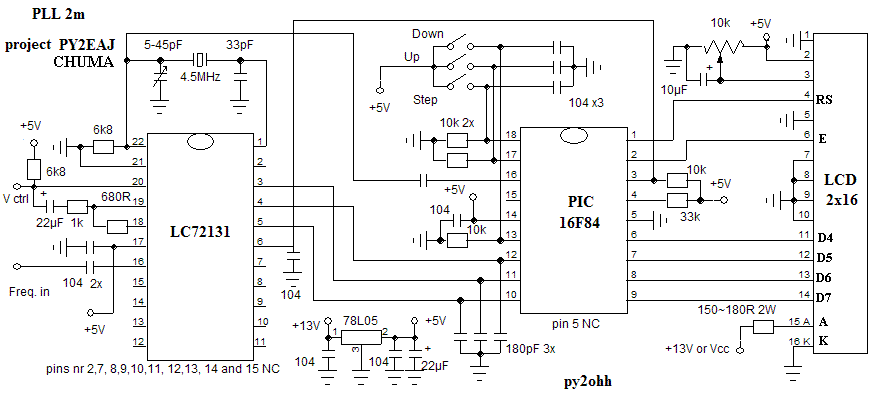

Para montar este circuito dividimos o esquema em modulos.
1. Modulo fonte de alimentação
2. Modulo PIC
3. Modulo LC72131
4. Montagem
Vamos descrever a montagem dos modulos por fotos:

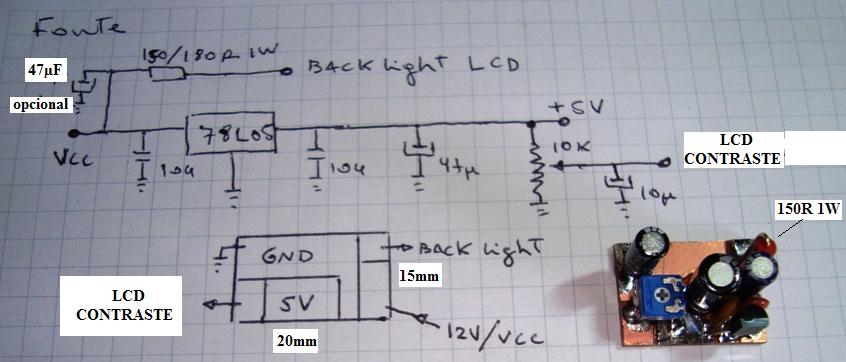

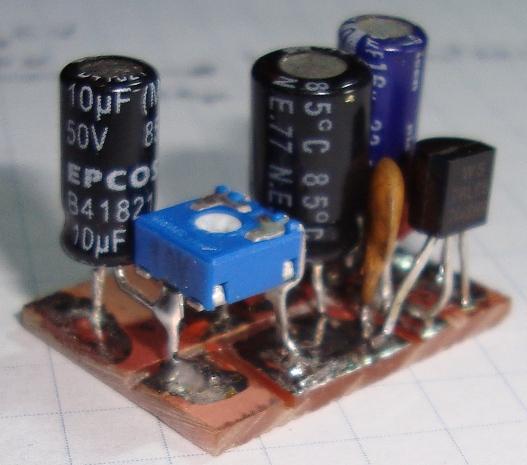

1.Fonte
2 Modulo PIC

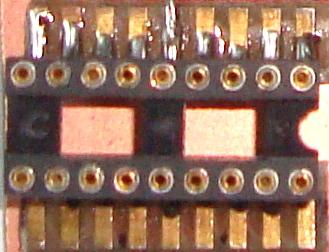

O Modulo PIC é somente um soquete de 18 Pinos soldado a uma barra cortada de circuito impresso ou uma tira de cortada de placa de computador.

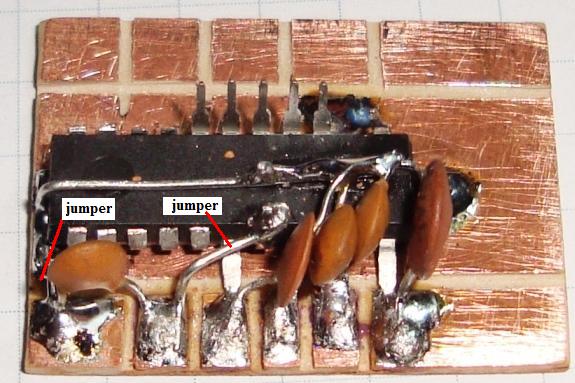

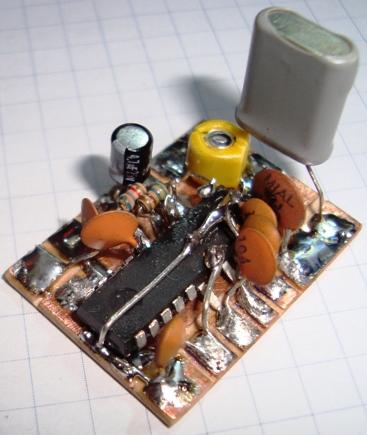

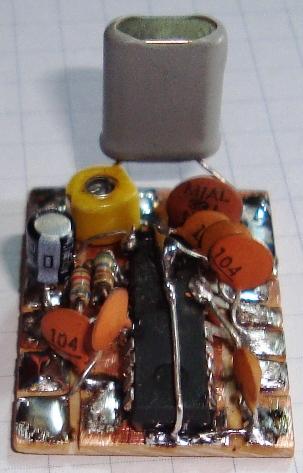

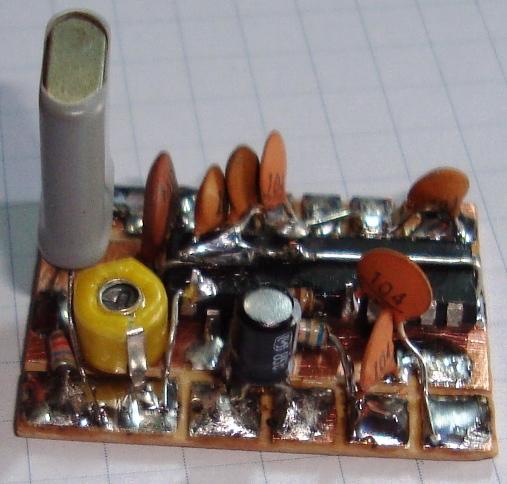

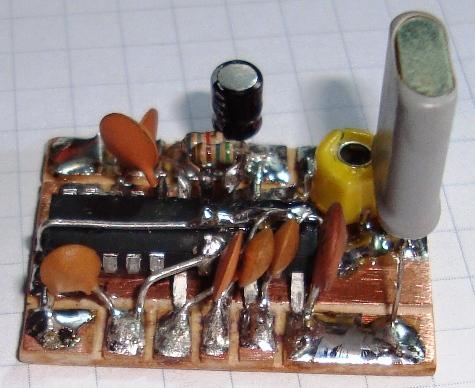

3. Modulo LC72131
Este modulo é mais dificil de montar, pois o LC72131 não tem as dimensões entre pinos normalizadas, assim é necessario um malabarismo para montar.
Os pinos 2, 7, 8, 9, 10, 11, 12, 13, 14, 15 não são usados (NC) e devem ser cortados.
as ilhas dos pinos 1, 3, 4 e 6 devem ser traçadas e cortadas usando o CI como molde.
O pino 21 é soldado a terra.
Soldar um fio cruzando o CI ao meio ligando as pontas a terra.
Soldar o capacitor de 33pF entre o pino1 e o terra.
Soldar capacitores de 180pF entre os pinos 3, 4 ao terra.
Soldar jumper no pino 5 conforme foto e capacitor de 180pF .
A ultima ilha a esquerda onde foi soldado o capacitor de 180 pF é tambem jumpeada a terra (soldada)
Soldar capacitor de 100nF entre pino 6 e terra.
Soldar jumper entre pino 22 e ilha maior , nesta ilha soldar trimmer 5-45pF para o terra e tambem resistor de 5k6.
Soldar jumper do pino 20 a ilha conforme foto.
Soldar resistor de 1k entre pino 19 e ilha conforme foto.
Soldar resistor de 680 R entre pinos 18 e 19 (560R na foto)

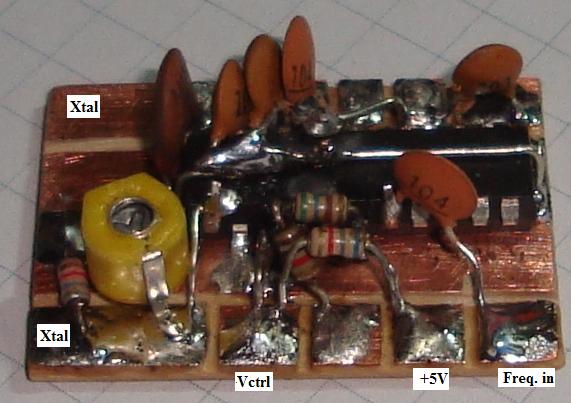

Soldar resistor de 6k8 conforme foto (ilha Vctrl e ilha +5V ).
Soldar capacitor de 100nF (104) entre ilha +5V e terra (não esta na foto - ver foto seguinte).
Soldar capacitor de 100nF (104) pino 16 e entrada de frequencia (freq.in).
Soldar eletrolitico entre ilha Vctrl (polaridade +)e ilha sem nome (polaridade -) (ilha onde aparece o resistor de 1K soldado- ver foto seguinte).
Soldar cristal.0
Terminado

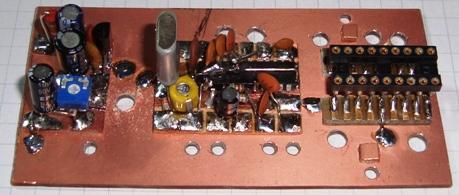

4. Montagem

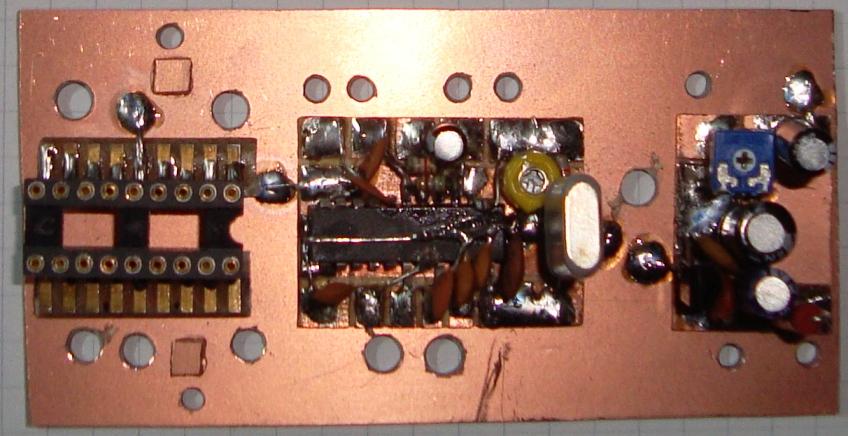

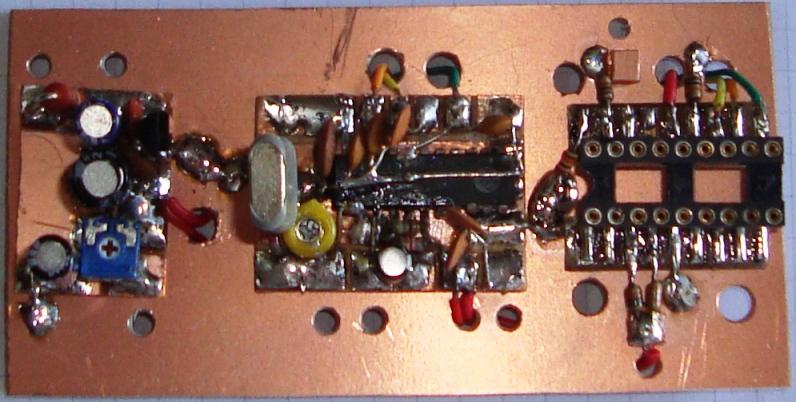

Usamos uma placa de 90x45mm como plano terra, soldamos os tres modulos a terra, colamos com cola rapida 2 ilhas e furamos com broca de 3 e 4 mm onde passarão os fios

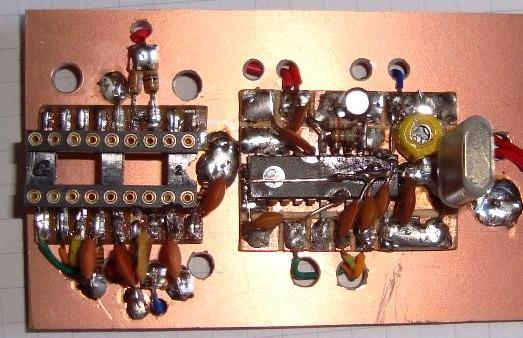

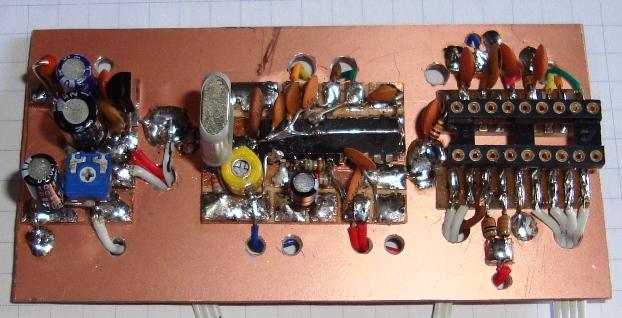

Soldar fios de alimentação de +5V (fio vermelho) e de interconexão entre o LC72131 e o PIC (fios amarelo laranja e verde) conforme foto. Um fio azul é soldado entre a ilha xtal trimmer do LC72131 e o pino 3 do PIC (não aparece na foto e sim em proximas)

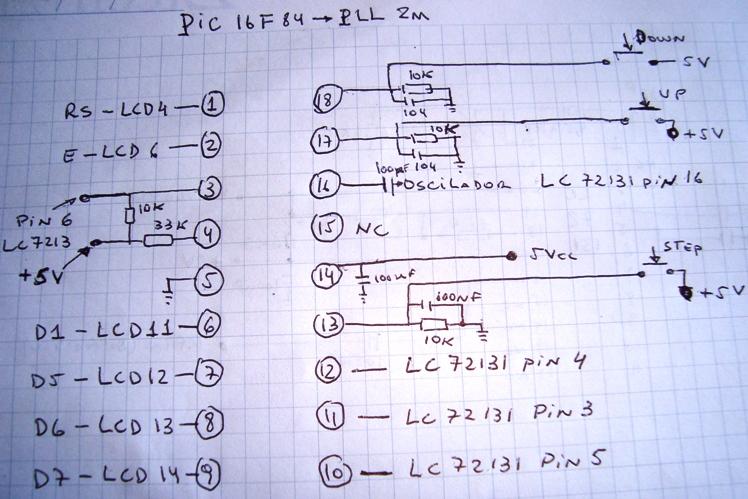

Pinagem do PIC com as respectivas ligações.

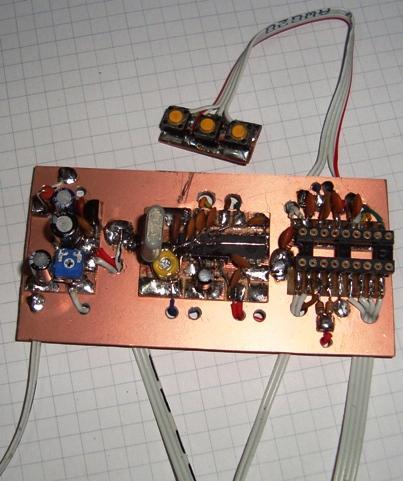

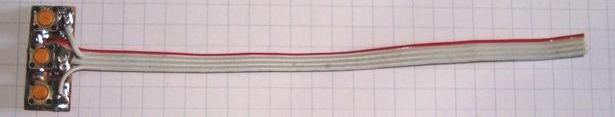

Vamos montar as chaves
Utilizamos 3 mini chaves de videocassete para PCI e sobra de flat cable de PC.
Soldamos a alimentação do LCD +5V o terra e o contraste. Note que o fio terra esta identificado.
Soldamos o flat
cable com 4 fios nos pinos 6, 7, 8 e 9. Outro com 2 fios nos pnos 1 e 2.
Soldamos as chaves nos pinos 13, 17 e 18 e um fio ao +5V.

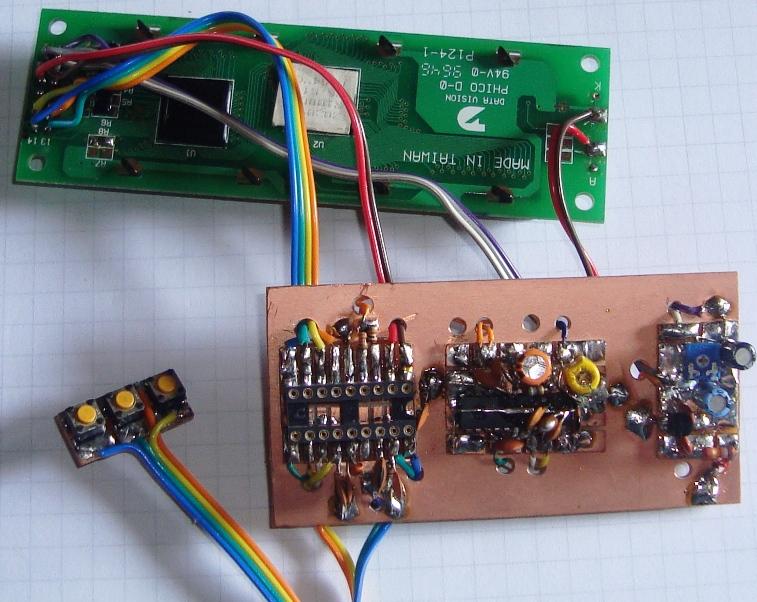

Agora é só soldar o LCD !
Caso voce tenha um LCD sem backlight, que não tenha 16 pinos ou não tenha ligações A e K. Voce podera montar desconsiderando as ligações para os pinos inexistentes, e logicamente não terá o backlight.
==============================================================================================================
Building the 2m PLL from Chuma PY2AEJ
We built the Chuma´s PLL because the easy to find components , per exemple the LC72131 Sanyo, is used in commercial FM radios and cost about US$1 here in Brasil.
We made a 2m receiver and a FM transmitter using this PLL and we will post them in this page. We are planning a SSB transceiver also.
Link to PY2AEJ Chuma´s page, where the files HEX to PIC program:
In order to build this PLL we divide the schematic in modules.
1. Module Power Supply.
2. Module PIC
3. Module LC72131
4. Building
we will describe the building by pictures :
1.Power supply
2 Module PIC
the PIC module is a IC soquet solded in a strip cutted of cupper board.
3. Module LC72131
This module is not easy to build, because the LC72131 dont have the pins dimensions normalized.
The pins 2, 7, 8, 9, 10, 11, 12, 13, 14, 15 do not used (NC) and will be cutted.
the islands of pins 1, 3, 4 e 6 will be cutted using the IC as mask.
The pin 21 is solded to ground.
Solder a wire crossing the IC connecting bouth sides to ground.
Solder a capacitor of 33pF between pin 1 and ground.
Solder capacitors ofde 180pF between pins 3, 4 and ground.
Solder a jumper at pin 5 like the picture and the 180pF capacitor.
The las island at left where was solded a 180pF capacitor is also jumped to ground.
Solder a 100nF capacitor between pin 6 and ground.
Solder a jumper between pin 22 and the big island , in that island solder a trimmer 5-45pF to ground and also a 5k6 resistor.
Solder a jumper from pin 20 to island like the picture.
Solder a 1k resistor between pin 19 and island like the picture.
Solder a 680R resistor between pins 18 and 19 (560R in the picture)
Solder a 6k8 resistor like the picture (island Vctrl and island +5V ).
Solder 100nF (104) capacitor between islands +5V and ground.
Soldar capacitor de 100nF (104) pino 16 e entrada de frequencia (freq.in).
Solder electrolitic cap between island Vctrl (polarity +) and noname island (polarity -).
Solder the crystal.
Done
4. Building
We use a 90x45mm ground plane board, the 3 modules was soldered to ground and we glued 2 islands (5x5mm) and mde several holes of 3 and 4 mm where the wires will pass.
Solder +5V supply wires (red) and the inteconectio between LC72131 and PIC (wires yellow orange green and blue) like pictures.
PIC pinout and connectios.
Letts to buid the switches.
We use 3 miniswitches of TV and a surplus flat cable from a PC.
We soder the 5V for supply the LCD the ground and contrast. Note that ground wire is painted for identification.
We solder a 4 wires flat cable pins 6, 7, 8 e 9. OTher with 2 wires at pins 1 and 2.
We solder the switches at pins 13, 17 e 18 and a wire at +5V.
Now is only to connect the LCD !
