Um transmissor FM de 2m 1W simples
Este transmissor de 2m FM cristalizado, segue nossa linha de montagens simples e com componentes disponiveis no mercado. O unico problema deste circuito é o ajuste, que é muito critico, mas depois de ajustado funciona que é uma maravilha !

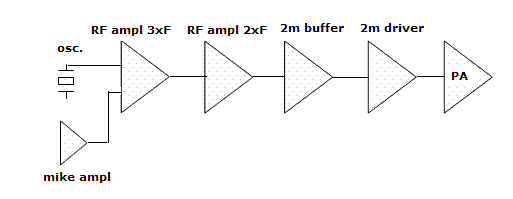

Blocos

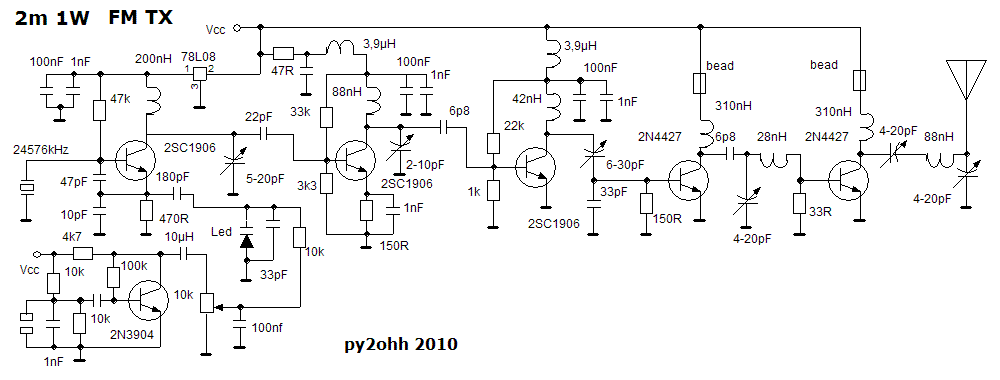

Esquema
2SC1906 = BF240 = BFR91a e 2N4427 = 2N3866
Descrição
Oscilador triplicador e modulador
O oscilador é um circuito comum colpits, modulado em FM no emissor, tendo no coletor um circuito que sintoniza a terceira armonica. Utilizamos cristais de 24,576MHz que são faceis de encontar no comercio, montamos outro oscilador com cristais de 18,432MHz que será divulgado.
No circuito oscilante temos uma adaptação para o modulador, assim o led age como varicap mudando a frequencia de oscilação em função do audio, o capacitor de 33pf em paralelo com o led deve ser ajustado para obter uma modulação agradavel com o trimpot ajustado quase ao maximo. Lembrando que muito audio pode mudar muito a frequencia e espalhar muito, o que diminui a eficiencia e a qualidade.
O circuito amplificador de microfone é o conhecido e usado em outros projetos, aqui o transistor pode ser substituido por um NPN comum com BC547 BC548 2N2222 etc.
No oscilador os capacitores em pF são NP0. A bobina foi feita com fio AWG 24 com 14 voltas em forma de 3mm (broca). Outros calibres de fio podem ser utilizados.
Um regulador de tensão para 8V (78L08) foi empregado para aumentar a estabilidade.
É possivel mudar o circuito para alterar a frequencia (VXO), para isto utilizamos 3 cristais em paralelo e um capacitor variavel de 140 ou de 360pF tipo plastico, em serie com os cristais, somente com o capacitor a frequencia será alterada para cima até uns 80 kHz em 2m, com a inclusão de um indutor entre o capacitor e os cristais a frequencia sera alterada para baixo, o valor do indutor pode ser até 2,2µH. A variação de frequencia chega a 800kHz em 2m com boa estabilidade (que depende do indutor e da montagem).
O coletor é sintonizado em 73,728MHz com ajuda de um frequencimetro adequado e um medidor simples de RF formado com um resistor de carga de 1k entre a entrada e o terra, um diodo de germanio, apos o diodo um capacitor de 100nf em paralelo com um resistor de 1k a terra, a leitura deve ser feita com um multimetro analogico. Ajusta-se para o maior sinal no multimetro na frequencia sintonizada.

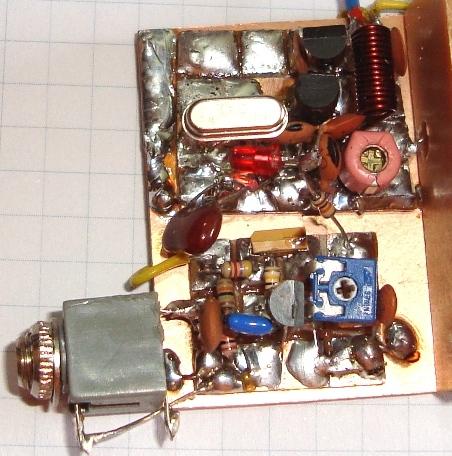

Este modulo deve ser isolado dos outros com uma blindagem como na foto, furamos a blindagem para a passagem do capacitor de acoplamento.

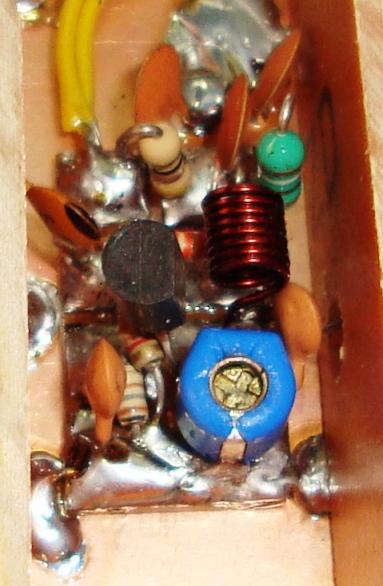

Amplificador de RF e dobrador
Este é um circuito amplificador simples sintonizado em coletor para 2m. O sinal na saida é fraco e não é possivel pré ajustar. A bobina tem 7 voltas de fio 24AWG em forma de 3mm (broca).
Buffer de 144MHz

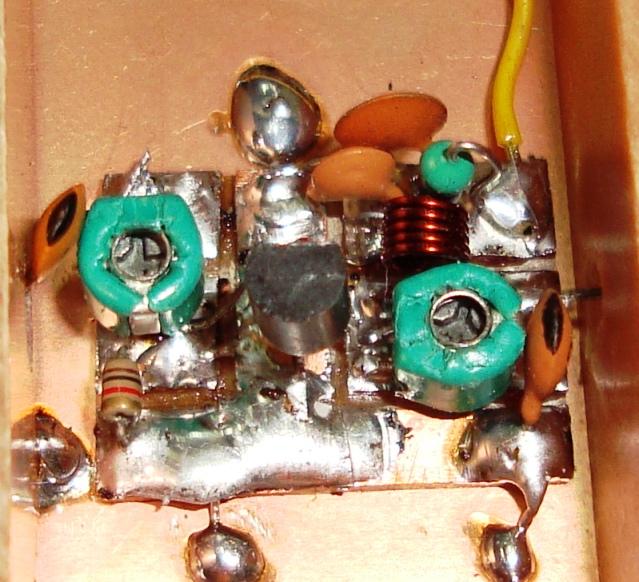

Esta foto mostra dois trimers mas o da esquerda foi retirado de operação. A bobina tem 4 voltas de fio 24AWG em forma de 3mm de diametro (broca). A saida deste modulo tem um divisor capacitivo para alem de sintonizar o coletor corrige a impedancia para o proximo circuito.

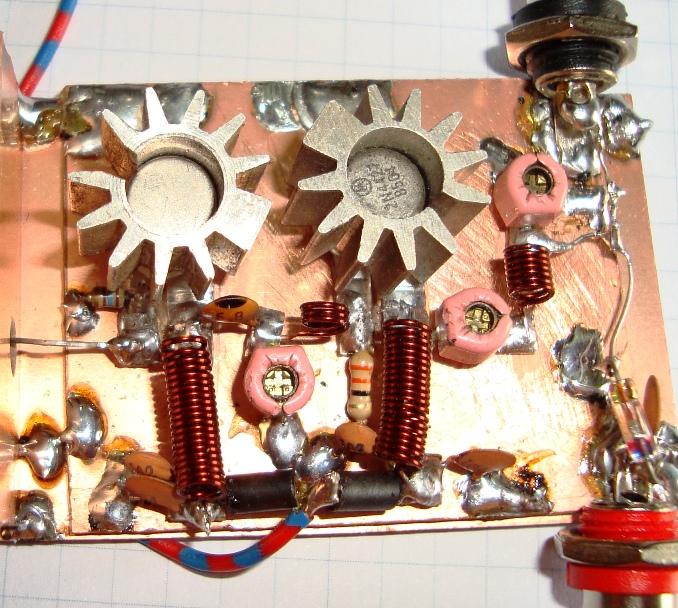

Driver / PA
O driver é um circuito em classe C , simples tem uma bobina no coletor de 20 voltas de fio 24 AWG em forma de 3mm de diametro (broca). O transistor deve ter dissipador.
A saida do driver é com acoplamento em L para acerto de impedancias esta bobina tem 3 voltas de fio 24 AWG em forma de 3mm de diametro (broca).
O PA trabalha em classe C tendo uma bobina de carga igual a do driver.
No acoplamento / filtro de antena temos outro circuito em L com uma bobina de 7 Voltas de fio 24AWG em forma de 3mm de diametro.
Ajuste

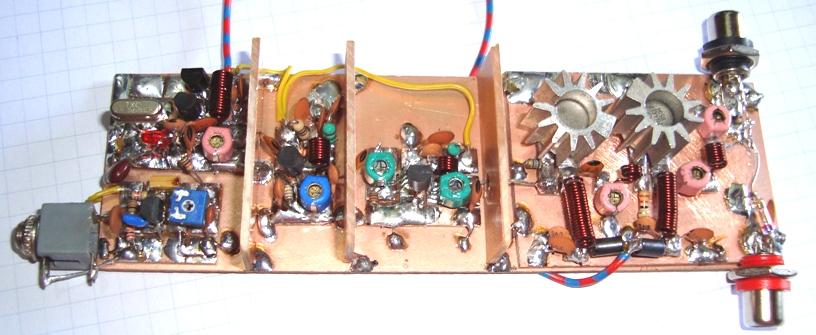

O ajuste deve ser feito com uma carga fantasma de 50R 2W, utilizamos um frequencimetro e o medidor de RF (em baixo a direita na foto).
1. Colocar a carga fantasma e deixar o voltimetro de RF permanentemente ligado a saida.
2. Ajustar a frequencia do oscilador, medindo sua saida com o frequencimetro para 3 vezes a frequencia do cristal (este valor será estavel).
3. Medindo a frequencia de saida ajustar os circuitos para a maxima tensão, procurando obter 147MHz na saida, outros valores de armonicas devem ser desprezados. Quando o circuito estiver corretamente ajustado "que não é facil" todos os trimers devem ser retocados obtendo a maxima leitura no voltimetro (entre 10 a 15V de RF).
Depois que o ajuste foi feito, repito "É DIFICIL", a frequencia fica muito estavel.
Resultado
Transmitimos com uma antena caseira "J" feita pela ferramentaria LIMA do Celso PY2XT, o sinal recebido a cerca de 10kM era equivalente ao sinal de 2,5W do meu tx comercial, segundo o Celso py2xt, a modulação era clara como no comercial.
Já realizado e oportunamente serão divulgados :
TX AM tipo fredbox com 200mW
RX AM tipo fredbox regenerativo
Oscilador com cristais de 18,432MHz (x8)
Proximos passos em 2m
receptor de DSB (prototipo aprovado)
transceptor DSB
transceptor SSB
amplificador linear
73 de py2ohh miguel
