49er TUPINIQUIM TRANSCEIVER

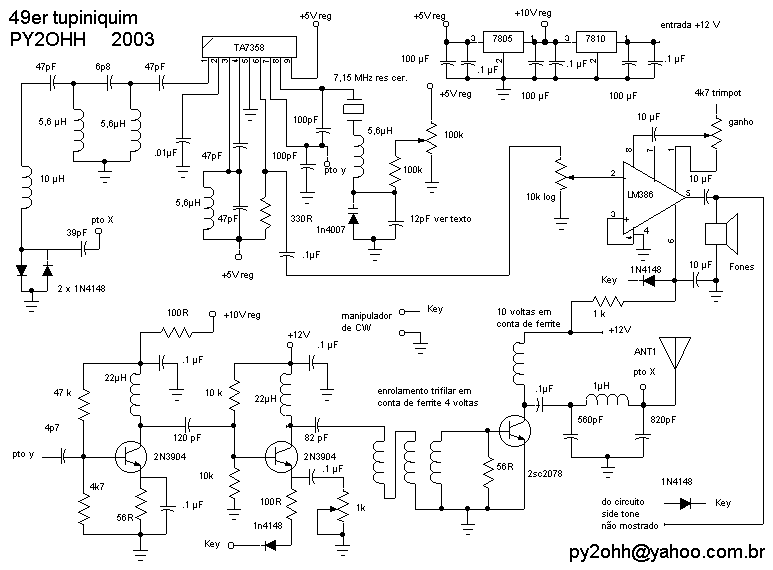

See the schematic : Schematic

Download schematic and explanations (in portuguese) : 49er tupiniquim

This project was born when talking with Carlos PY2CSU, we discussed about which transceiver type would be easy to build, with available parts and showing good results. After the 49er came this !

The 49er tupiniquim front view

Messages to the QRP-BR group friends in

http://br.groups.yahoo.com/group/QRP-BR/

"We built a transceiver with the TA7358 having a conversion gain over 30dB and a LM386 in the audio : Results a good receiver with a reasonable audio volume. Total gain about 100dB (as a reference an optimal receiver has 140dB of gain.

For the VXO we used the same TA7358 providing 400mV RF voltage (high impedance) with a ceramic resonator, we used a buffer and a driver at once (almost the Pixie transmitter) and a 4W at 27 MHz 2SC2078 in the output, in 40 the gizmo puts out much more !

We are with 4W output and in tests the receiving and VXO stability are excellent. The adjustments are in the transmitter PA now, we did a contact after completing it but without completing it. We got 559 from Sorocaba SP with low propagation.

We will go on testing and we will have a new transceiver afterwards."

Opened side view

Another message :

"It is with satisfaction that I am reporting we ended the referred project in the following way :

General Data :

Transceiver for 40m CW
Tuning range from 7690 to 7060KHz
Ceramic resonator VXO
Output power 4W (input 12V at 0,5A)
Full Break In (automatic switching TX-RX)
Side tone

Receiver
Direct Conversion
With the TA7358 as antenna RF amplifier, VXO oscillator and mixer
LM386 as audio amplifier
All the coils are commercial inductors.

Transmitter
TA7358 VXO
Buffer with 2N3904
Driver with 2N3904
PA with 2SC2078
adjusted for 4W output
The coils are commercial except for a balun made with a ferrite bead (can be wit one or two holes or a stick) and an air core coil (pending on the wire to be used - former: pencil)

Side tone
BC548

Results:
6 QSOs in the weekend with a lot of compliments about the quality and intensity of the signals. (in some of them I was still adjusting it).
We worked PY1 PY2 e PY4."



Home





TRANSCEPTOR 49er TUPINIQUIM

Veja o esquema : Esquema

Download esquema explicações : 49er tupiniquim

Este projeto nasceu quando em conversa com PY2CSU Carlos, discutíamos qual tipo de transceptor seria fácil de montar, com materiais comerciais e que apresentasse bons resultados. Logo o 49er veio a tona !

O 49er tupiniquim visto de frente

Mensagens aos colegas do grupo QRP-BR em

http://br.groups.yahoo.com/group/QRP-BR/

"Montamos um transceptor com o TA7358 que tem um ganho de conversão maior que 30dB e um lm386 no áudio : Resultado uma boa recepção com um volume sonoro razoável. Ganho total cerca de 100dB (referencia um ótimo receptor tem 140dB de ganho).
Para VXO utilizamos o próprio TA7358 que fornece 400 mV de tensão
(alta impedancia) com um ressonador cerâmico, utilizamos um buffer e em seguida um driver (praticamente o transmissor do Pixie) e na saída
um 2SC2078 de 4W em 27MHz em 40 o bicho rende muito mais !
Estamos com 4Watts de saída e em testes a recepção e estabilidade do VXO estão excelentes. Os ajustes estão agora no PA do transmissor, fizemos após montagem um contato apenas sem possibilidades de avaliação concreta. Recebemos 559 de Sorocaba SP com baixa propagação.

Continuaremos os teste e logo teremos um novo transceptor "

Vista lateral aberto

Outra mensagem :

"É com satisfação que estou informando que terminamos o referido
projeto que fico da seguinte forma :
Dados Gerais :
Transceptor de 40m CW
Cobertura de 7690 a 7060KHz
VXO a ressonador cerâmico
Potencia de saída 4W (entrada 12V a 0,5A)
Full Break In (chaveamento automático TRX-RX)
Side tone

Receptor
Conversão direta
Com TA7358 como amplificador de RF de antena, oscilador VXO e mixer
LM386 como amplificador de áudio
Todas as bobinas são indutores comerciais.

Transmissor
VXO do TA7358
Buffer com 2N3904
Driver com 2N3904
PA com 2SC2058
ajustado para 4W de saída
As bobinas são comerciais exceto um balum feito de uma conta de
ferrite (pode ser de um ou dois furos ou barra) e uma bobina com
núcleo a ar (que depende do fio a ser utilizado - forma: lápis)

Side tone
BC548

Resultados:
6 QSOs no final de semana com muitos elogios a qualidade e a
intensidade dos sinais. (em alguns ainda estava em ajustes).
Trabalhamos PY1 PY2 e PY4."
