TRANSMITTERS + RECEIVERS FULL BREAK IN
Simple method of sharing the same antenna by the transmitter and receiver without using panel switches or relays.

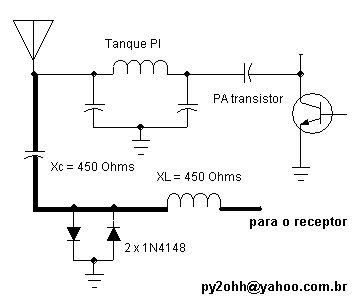

Schematic:
The capacitor must have the same reactance value as the inductor (granting the resonance), in practice we take an commercial value for the inductor with an XL close to the ideal value of 450 Ohms and we calculate the capacitor value for the same reactance.
Reference values (table)
Frequency |
XL=XC |
L µH |
C pF |
|
160m |
1,80 |
450 |
39,79 |
196,49 |
80m |
3,50 |
450 |
20,46 |
101,05 |
40m |
7,00 |
450 |
10,23 |
50,53 |
30m |
10,10 |
450 |
7,09 |
35,02 |
20m |
14,00 |
450 |
5,12 |
25,26 |
18m |
18,07 |
450 |
3,96 |
19,57 |
15m |
21,00 |
450 |
3,41 |
16,84 |
12m |
24,89 |
450 |
2,88 |
14,21 |
10m |
28,00 |
450 |
2,56 |
12,63 |
Table with commercial inductor values
Frequency |
XL=XC |
L µH |
C pF |
C parallel or C commercial |
|
160m |
1,80 |
441,08 |
39,00 |
200,46 |
100 + 100 |
80m |
3,50 |
483,81 |
22,00 |
93,99 |
82 + 12 |
40m |
7,00 |
439,82 |
10,00 |
51,69 |
47 + 4,7 |
30m |
10,10 |
431,53 |
6,80 |
36,52 |
39 |
20m |
14,00 |
413,43 |
4,70 |
27,50 |
27 |
18m |
18,07 |
442,79 |
3,90 |
19,89 |
22 |
15m |
21,00 |
435,42 |
3,30 |
17,41 |
18 |
12m |
24,89 |
422,25 |
2,70 |
15,14 |
15 |
10m |
28,00 |
387,04 |
2,20 |
14,69 |
15 |
When you add this circuit to one previously existing, the pi lowpass capacitor (on the antenna side) will have to be lowered by the coupler value. As an example in a 40 m TX we have a 450pF capacitor in the pi low pass cell, by the table our capacitor will be 51.7pF, so the 450pF capacitor will have to be replaced by a 400pF unit (450-51.7 approx.).

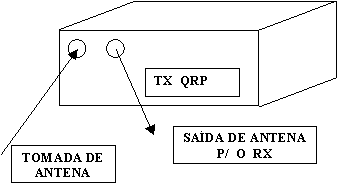

This way the connection with a QRP transmitter for the ham with an existing receiver or a commercial appliance QRO receiver is easy.
These calculations and suggestions were based on the following internet articles:
http://www.qrp.pops.net/funster.htm
http://www.qrp.pops.net/transmit.htm
and another article by JA9MAT that now has the link broken.
73 de PY2OHH Miguel
TRANSMISSORES + RECEPTORES FULL BREAK IN
Método simples do compartilhamento pelo transmissor e receptor, da mesma antena sem o uso de chaves ou reles.
Esquema :
Tanto o capacitor como o indutor devem ter o mesmo valor de reatância (garantindo a ressonância), praticamente adotamos um valor comercial para o indutor com XL próximo ao valor ideal de 450 Ohms e calculamos o valor do capacitor para a mesma reatância.
Valores de referencia (tabela)
Freqüência |
XL=XC |
L µH |
C pF |
|
160m |
1,80 |
450 |
39,79 |
196,49 |
80m |
3,50 |
450 |
20,46 |
101,05 |
40m |
7,00 |
450 |
10,23 |
50,53 |
30m |
10,10 |
450 |
7,09 |
35,02 |
20m |
14,00 |
450 |
5,12 |
25,26 |
18m |
18,07 |
450 |
3,96 |
19,57 |
15m |
21,00 |
450 |
3,41 |
16,84 |
12m |
24,89 |
450 |
2,88 |
14,21 |
10m |
28,00 |
450 |
2,56 |
12,63 |
Tabela com valores de indutores comerciais
Freqüência |
XL=XC |
L µH |
C pF |
C paralelo ou C comercial |
|
160m |
1,80 |
441,08 |
39,00 |
200,46 |
100 + 100 |
80m |
3,50 |
483,81 |
22,00 |
93,99 |
82 + 12 |
40m |
7,00 |
439,82 |
10,00 |
51,69 |
47 + 4,7 |
30m |
10,10 |
431,53 |
6,80 |
36,52 |
39 |
20m |
14,00 |
413,43 |
4,70 |
27,50 |
27 |
18m |
18,07 |
442,79 |
3,90 |
19,89 |
22 |
15m |
21,00 |
435,42 |
3,30 |
17,41 |
18 |
12m |
24,89 |
422,25 |
2,70 |
15,14 |
15 |
10m |
28,00 |
387,04 |
2,20 |
14,69 |
15 |
Ao adicionar este circuito a um existente, o capacitor do tanque pi (do lado da antena) deverá ter seu valor diminuído, do capacitor do acoplador. Exemplo num tx de 40 m temos um capacitor de 450pF no tanque pi, pela tabela o nosso capacitor será de 51,7pF, portanto o capacitor de 450 pF deverá ser substituído por um de 400pF (= 450 - 51,7)
Assim para quem tiver um receptor ou mesmo utilizar o receptor do QRO comercial, a conexão de um transmissor QRP fica fácil.
Estes cálculos e recomendações foram baseadas nos seguintes artigos da NET :
http://www.qrp.pops.net/funster.htm
http://www.qrp.pops.net/transmit.htm
e mais um artigo de JA9MAT que esta com o link interrompido.
73 de PY2OHH Miguel
