O projeto é de meu xará o Onno PA2OHH, ele quando montou este pequeno receptor me escreveu contando maravilhas, realmente para um projeto tão simples o resultado é ótimo.
Vamos a primeira de tres versões :
Ela foi baseada neste artigo
http://www.qsl.net/pa2ohh/05simrx.htm

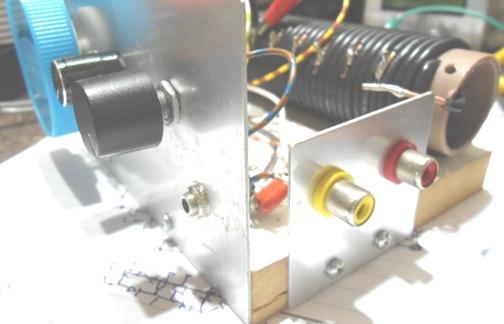

Esta montagem é com apenas um transistor

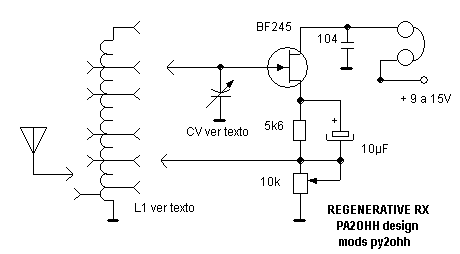

Nosso esquema :
Como funciona
O sinal de antena entra com muito pouco acoplamento em L1 (sempre no tap abaixo do tap ligado ao potenciometro de 10k). A sintonia é feita pelo circuito formada basicamente pelo capacitor variavel e a bobina L1 (com o tap slecionado sempre acima dos outros taps). O sinal é realimentado pela derivação da bobina conectada ao potenciometro, fazendo o circuito oscilar (na frequencia determinada por L1 e CV). O potenciometro de 10k ajusta a oscilação ou regeneração ele tem que ser ajustado logo abaixo do ponto em que o ruido (de oscilação) do oscilador se inicia ... é o ponto de maxima sensibilidade.
O consumo é de cerca de 0,5mA e pode ser usada uma bateria de 9V.
Construção
Como em toda a montagem devemos colecionar TODOS os componentes antes de inciar a montagem.
Sempre comece pela parte mais dificil de achar, no nosso caso é o capacitor variavel, o transistor BF245 e o fone de ouvido.
O Transistor BF245 deve de preferencia ter o sufixo C (este tem maior ganho) ou seja BF245C, mas caso não seja encontrado podemos usar o BF245A (pior) ou BF245B (intermediario). Ainda servem o J310 (figura rara) ou o MPF102.
Confira como ligar, procurando o datashhet (folha de dados) na internet, geralmente em formato PDF
MPF102
BF245 A B ou C
No circuito original o Onno utilizou o BF256C que tambem não é facilmente encontrado por aqui.
O segundo item é o capacitor variavel de 365 ou 410pF, que ainda é facilmente encontrado em sucatas de radios AM FM.
Caso voce não consiga um, eu tenho alguns por aqui, pode me escrever um email.
Foto de um capacitor variavel de radios AM-FM

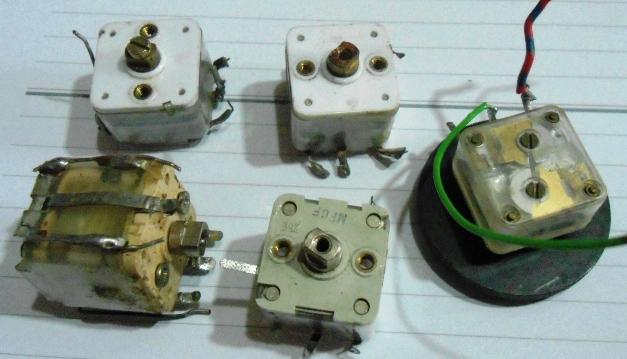

Outros capacitores variaveis retirados de sucata
O terceiro item é o fone de ouvidos, o Onno usou um caro e que ainda requer um transformador, eu preferi simplificar usando um fone retirado de telefones comuns ou um buzzer de cristal (encontrado nos circuitos internos do telefone para campainha) os dois funcionam bem.

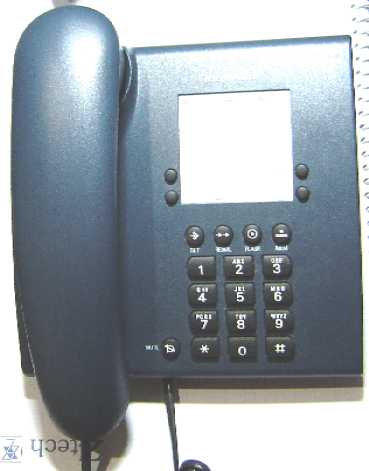

Este é um telefone comum tipo euroset, é facilmente encontrado em sucatas demontando a parte movel vc pode retirar um microfone de eletreto e tambem o fone de ouvido dinamico (eletromagnetico).

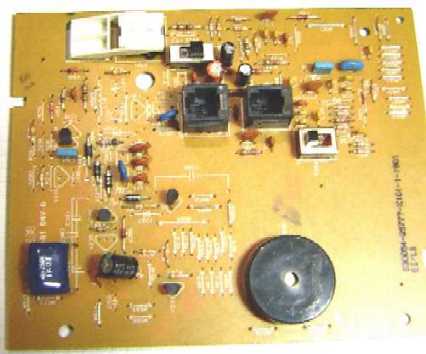

Internamente tem uma placa de componentes
Nesta placa alem de muitos componentes uteis temos um buzzer, redondo preto embaixo a direita.

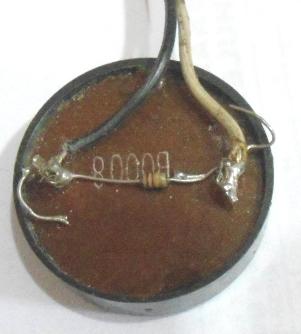

Este buzzer serve de fone, basta ligar um resistor de 47 a 220K entre seus terminais.
Outros componentes :
resistor de 5k6 pode ser de 1/4W ou de 1/8W
potenciomentro de 10k, procure com eixo estriado são mais baratos.
capacitor de 104 ou 100nF ceramico (ou poliester) de 50V ou mais, pode ser 47nF 403 .
capacitor eletrolitico de 10µF deve ser de 6,3V ou mais.
A Bobina (ou indutor) L1 deve ser enrolada e é para muitos a parte mais dificil de fazer, mas é simples requer apenas paciencia e não ter pressa em terminar.
Eu enrolei a minha assim :
A forma da bobina foi feita com um tubo de PVC de 32mm (1 polegada) com 15cm de comprimento, enrolei 32 voltas de fio 18 encapado com diametro de 4mm perfazendo 13cm de enrolamento as derivações (taps) eu fiz como indicado pelo Onno, mas procurei aumentar o numero de taps no inicio com derivações em 1/4, 1/2 e 3/4 da primeira volta. Esta bobina é a melhor.
Para fazer um tap cortei a capa do fio com um estilhete e soldei um fio dobrado para facilitar ao ligar a garra jacaré.
É possivel fazer outros tipos de bobina, a bobina ao todo tem cerca de 22µH, em outra montagem eu enrolei outras bobinas usando fio esmaltado 0,7mm de diametro fio awg21 com 36 voltas em forma de 25mm de diametro (PVC 3/4) .... ou com fio de 0,5mm de diametro fio awg24 com 34 voltas em forma de 25mm de diametro (3/4 PVC). Usando cerca de 3m de comprimento de fio, em cada bobina.
Voce ainda vai precisar de outras coisas, confira enquanto montamos :
Um pedaço de placa de circuito impresso virgem de 15mm por 30mm, corte com uma serra deitada, somente o cobre fazendo 4 ilhas de 7,5x10mm, eu fiz um furo de 3mm para fixar na placa de madeira que servira de base.

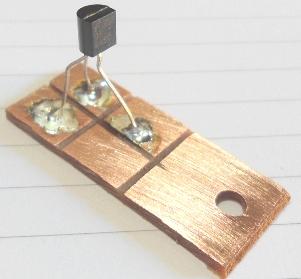

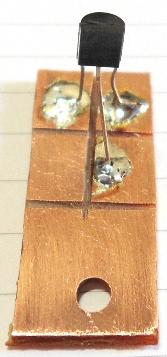

Soldar o transistor conforme foto
Soldar o capacitor de 10µF, observe o traço preto, no corpo que indica o lado negativo do capacitor.
Soldar resistor de 5k6
Soldar capacitor de 100nF (104)

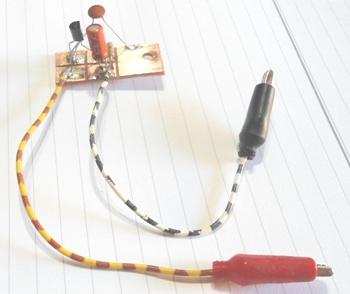

Soldar garras jacaré

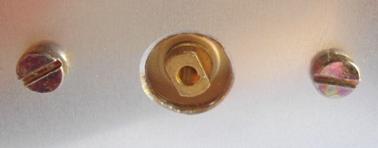

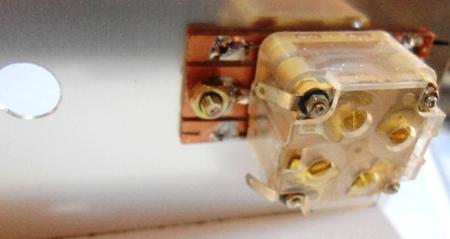

Fotos mostrando como montar o capacitor variavel que tem a fixação pela frente
O Variavel deve ser fixado em um painel metalico, e o radio (bobina e placa pode ser montado em uma placa de madeira
O variavel fixado ao painel.

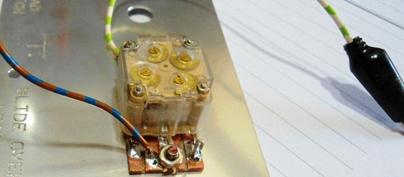

Soldamos o terra e outra garra jacaré para o capacitor variavel.

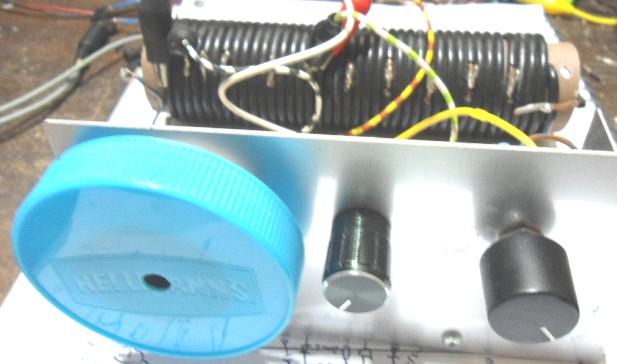

Como é muito dificil sintonisar estações de CW ou SSB, montamos uma sintonia fina, que pode ser feita de varias formas, ilustramos duas
Versão 2a
Um novo capacitor variavel é adicionado, mas ligado a seção de FM (no variavel esta estampado C3 ou C4 ou FC1 ou FC2), esta seção do variavel tem cerca de 30pF e cobre 10% da faixa. com a modificação o radio passa a operar sem problemas.

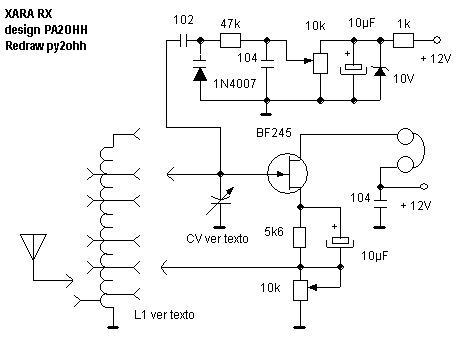

Versão 2b
Esta modificação tem o mesmo objetivo da anterior mas usa um diodo 1N4007 (pode ser 1N400x onde x=2 3 ou 4 ...ainda pode ser um led pequeno vemelho) note que este diodo esta ligado invertido a posição de condução. O capacitor de 102 (1nF) deve ser ceramico, o resistor de 47k pode ter um valor até 220k. o potenciometro pode ter um valor até 220k, o diodo zener pode ser de 8,2V até 10V, o capacitor eletrolitico pode ser de 1µF e acima.
xxxxxxxxxxxxxxxxxxxxxx
Aumentando o volume de audio
O nosso amigo Onno aperfeiçoou o pequeno radio adicionando um amplificador de audio com dois transistores um NPN e outro PNP, vejam o link do artigo original
http://www.qsl.net/pa2ohh/08regrx.htm
note que ele adicionou uma sintonia fina com uma regua de circuito impresso !

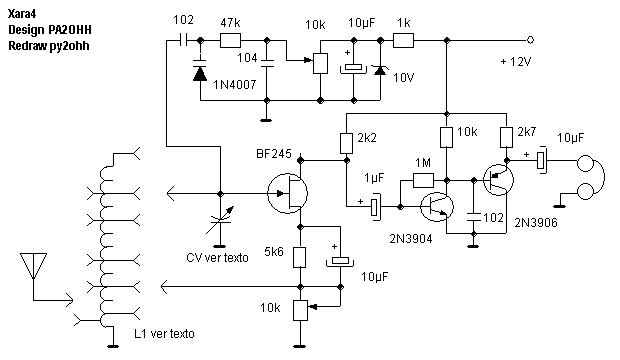

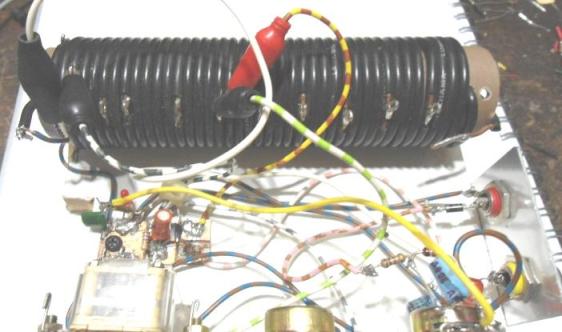

o nosso esquema ficou assim
com esta configuração, na epoca montamos uma unidade e gravamos tres videos, a qualidade não esta boa SRI !
http://www.youtube.com/watch?v=4AHwnhGl5_w
http://www.youtube.com/watch?v=kCpgnbBIrGU
http://www.youtube.com/user/py2ohh#p/u/6/L7e3k-Jb29Y
Link para a pagina de novatos, o xará2 feito com indutores comerciais XARÁ2
Novos videos com indutores comerciais
https://www.youtube.com/watch?v=CKgCL8NJZ8k&list=UUtbztigNg30H-b1k2CoiMUQ
https://www.youtube.com/watch?v=Yq12EXhLb2g&list=UUtbztigNg30H-b1k2CoiMUQ
xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx
Outra alteração de projeto do Onno
A ultima adição ao pequeno radio feita pelo Onno foi para receber PSK31 (com muitos componentes agora), que requer uma alta estabilidade de recepção.
http://www.qsl.net/pa2ohh/08rxmo.htm
xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx
Confira na seção de novatos um radio regenerativo como este para 40m ou 80m montado com resitores comerciais ....
73 de py2ohh miguel
