SOVINA TRANSMISSOR CW CLASSE  "E"

Ola amigos, tentei levar o pão duro até 14MHz , mas não gostei do resultado. Parti então para um novo projeto.
Baseado nos artigos e projetos do David Cripe NM0S,  apresentação em slides , no famoso kit, do mesmo colega, de transmissor NS40 , e na planilha de calculo (baseada em formulas do NM0S) do WA0ITP, desenhamos um transmissor simples de CW muito parecido como pão-duro, mas os valores dos componentes são muito proximos do real e nos prototipos de 40 e 20m se comportaram bem.

Para 40m :

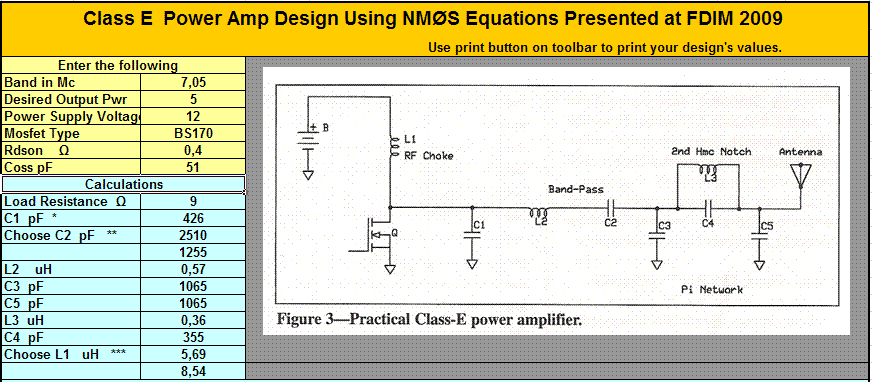

 Copia da planilha - resultados para 40m - fizemos uma pequena alteração após o valor de C2  2510 temos outro valor 1255 que são os valores em pF dos valores maximo e minimo admissiveis idem para L1.

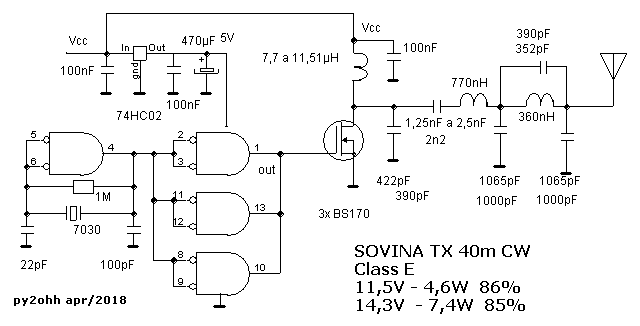

Esquema do transmissor para 40m

Os toroides foram enrolados em toroides T50-2, o choque de RF (7,7 a 11,5 µH) não é critico e pode ser enrolado em um toroide simples de ferrite duro (retirado de lampadas economicas, 8 voltas é suficiente, o meu ficou com 100 µH).
Para os testes não chaveei o PA.
Tentei substituir os toroides por toroides com nucleo a ar, do mesmo valor, e os resultdos foram piores que os com toroides normais, o rendimento ficou em 74%.
Alimentei com 11,55V o consumo ficou em 0,47A e a potencia em 4,6W com um redimento de 85%.
Já com 14,75V o consumo ficou em 0,6A e a potencia foi para 7,4W com um rendimento de 86%.

Para 20m :

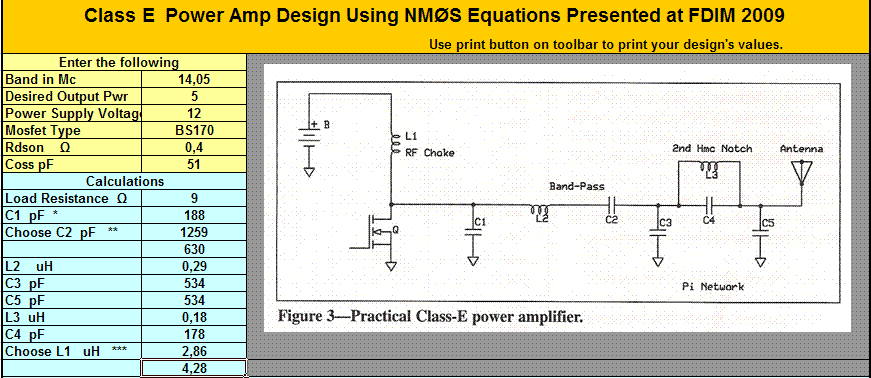

Copia da planilha - valores para 20m

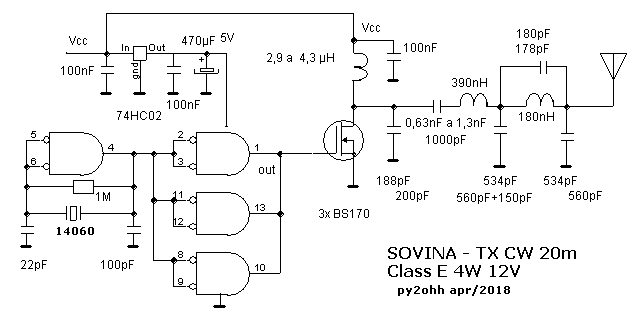

Esquema do transmissor para 20m


Nesta frequencia os valores ficaram dentro do esperado, apenas em um ponto que um capacitor de 150pF aumentou o rendimento.
Os toroides forma enrolados em T50-2 e o choque de RF (2,9 a 4,3µH) tambem não é critico.
Alimentei com 11,5V, o consumo ficou em 0,43A com uma potencia de saida de 3,2W e um rendimnto de 82%.
Com 14,3V de alimentação o consumo foi de 0,43A e a potencia de saida ficou em 4,8W com um rendimento de 80%.

73 de py2ohh miguel
