SOVINA2 TRANSMISSOR 40m CW
CLASSE "E"
Aqui mais um transmissor de CW, simplificamos o SOVINA ... retirei o
7805 e o 74HC02 ...substitui por um 2N7000 que funciona como oscilador
a cristal e driver.

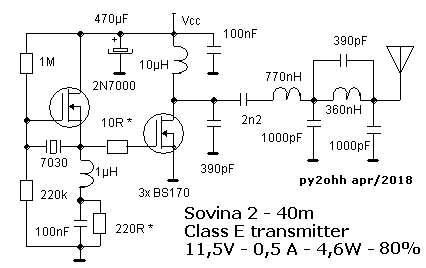

O circuito ficou assim :
A novidade é o oscilador ...qualquer semelhança com o NS40 não é mera
coincidencia, este oscilador foi baseado naquele projeto. As
modificações foram feitas de acodo com a necessidade,
assim o valor do resistor de 220R foi selecionado em
função do rendimento do TX, ou seja da corrente de
entrada e da potencia de saida, o valor do resistor de 10R foi da mesma
forma.
Consegui um otimo rendimento já que o NS40 puxa cerca de 750mA !

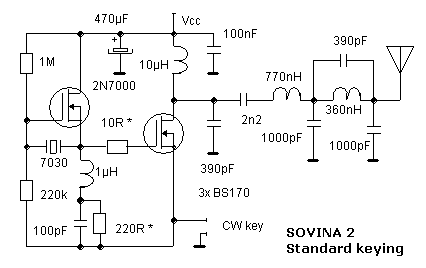

Como ligar o manipulador de CW
Não é a forma ideal de manipular, devido a alta corrente
(0,5A) na chave de CW ...mas é como o
NS-40 faz!
Vou fazer mais algumas coisas antes de montar em definitivo e
fotografar o prototipo... aguardem !
73 de py2ohh miguel πξ
