BEESAT-4

Berliner Experimental and Educational Satellite



por PY4ZBZ     em 09-09-2016     rev. 10-09-2016





Em 09-09-2016 o BEESAT-4 foi liberado do satélite BIROS as 11:00:15 UTC.

Essa foi a mensagem (via e-mail) de confirmação da liberação recebida as 11:18 UTC:

Hi all,

the deployment of BEESAT-4 is confirmed. BIROS experienced a small thrust, when the picosatellite was ejected, which means BEESAT-4 is in deployed now.

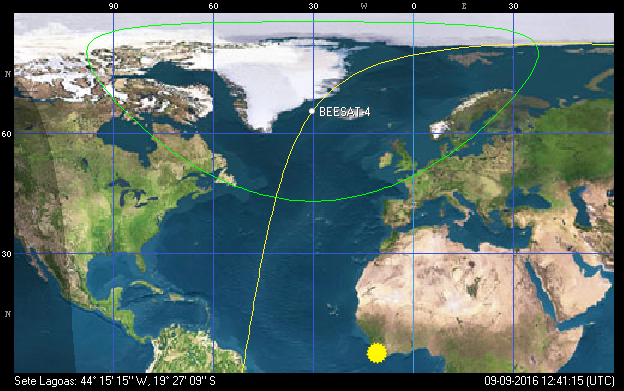

O seu beacon CW em 435,950 MHz foi ativado as 12:41:15 UTC, com o BEESAT-4 na seguinte posição:

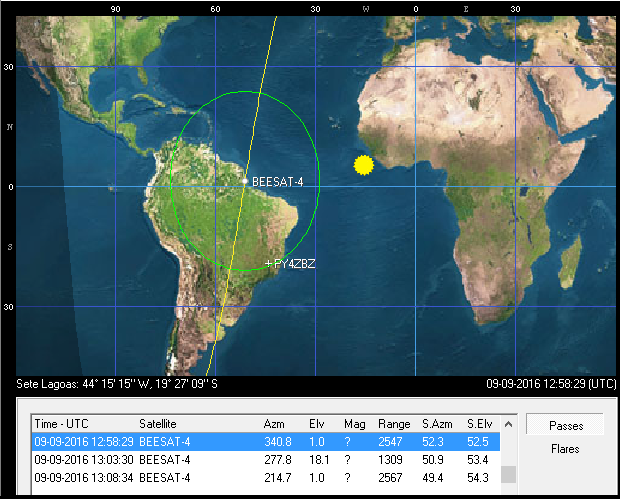

17 minutos depois, ele estava no AOS para a minha estação PY4ZBZ no Brasil, como mostra a figura seguinte:

O sinal do BEESAT-4 foi captado com sucesso as 13:01 UTC !

Eu estava esperando CW on/off mas a portadora do Beesat-4 é modulada em FM por um tom de 800 Hz CW e ocupa uma banda de 7 kHz:

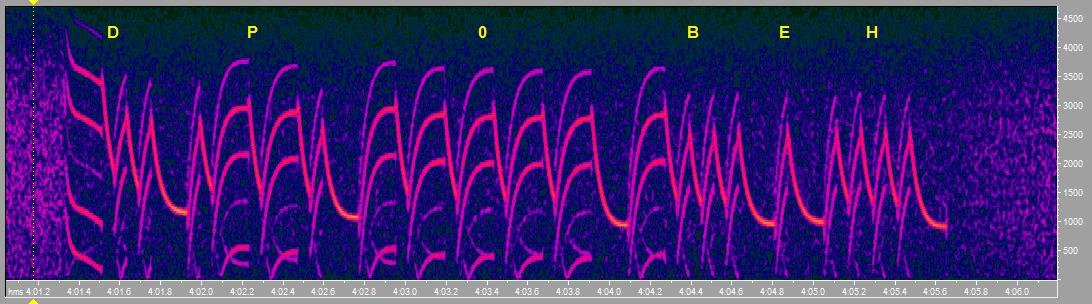

Sinal de áudio demodulado em SSB:

Sinal de áudio demodulado em FM (click para ouvir) copiado com o satélite quase no horizonte:

No mesmo dia 09-09-2016 e na próxima passagem sobre o Brasil na orbita #9 (21:44 local), copiei o sinal em melhores condições.

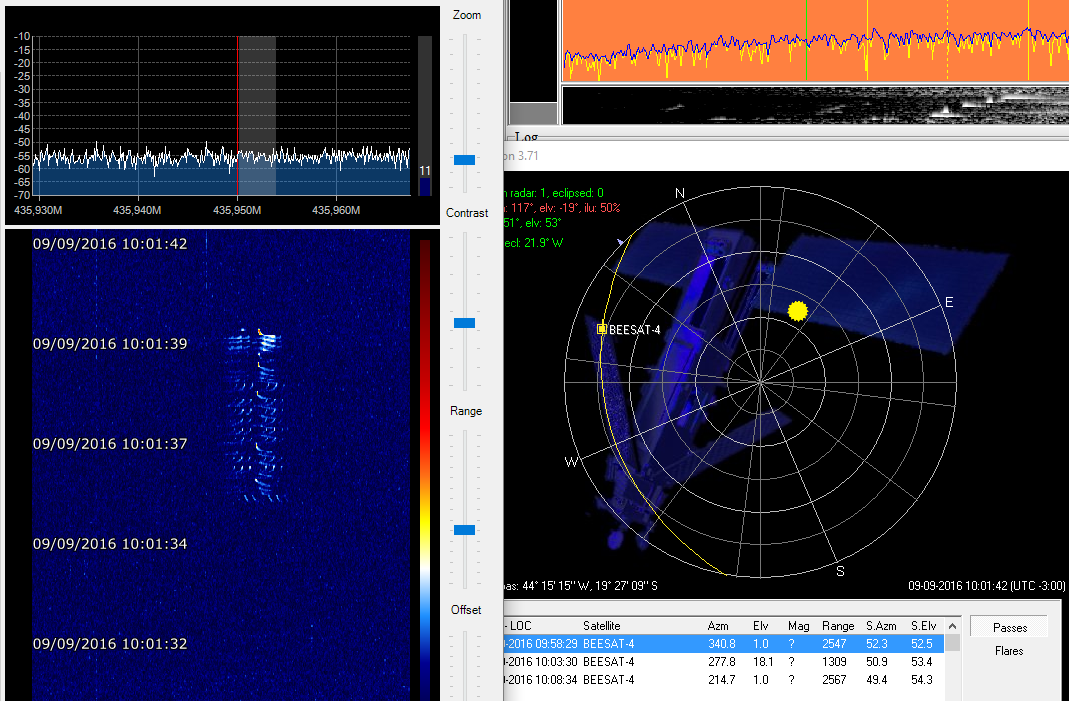

A figura seguinte mostra o espectrograma em UHF do sinal FM CW:

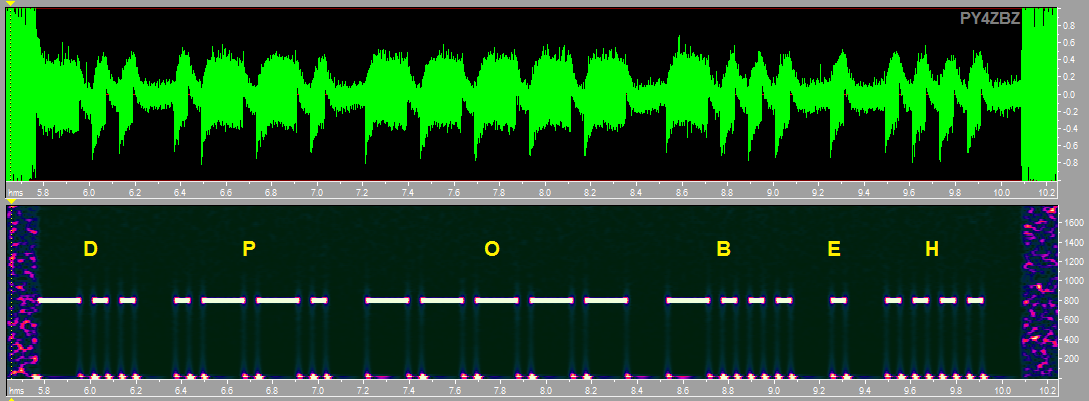

A figura seguinte mostra a forma de onda e o espectrograma do sinal de áudio de 800 Hz CW demodulado. Click para ouvir:





73 de Roland.
