por PY4ZBZ       em 28-07-2014        rev. 13-11-2015



Recepção de 15-07-2015

Acionado o digipeater !

QSL recebido !



Duchifat-1 4X4HSL Herzliya Space Laboratory é um projeto dos estudantes do Herzliya Science Center, Israel.

Em 28-07-2014 na orbita #572, copiamos o sinal CW + 1k2 BPSK do Duchifat-1 em 145,980 MHz:

O sinal CW é o seguinte : HI DE DUCHIFAT e pode ser visto no espectrograma da figura abaixo:

A figura seguinte é do sinal BPSK a 1k2, demodulado, onde aparece o indicativo 4X4HSL:

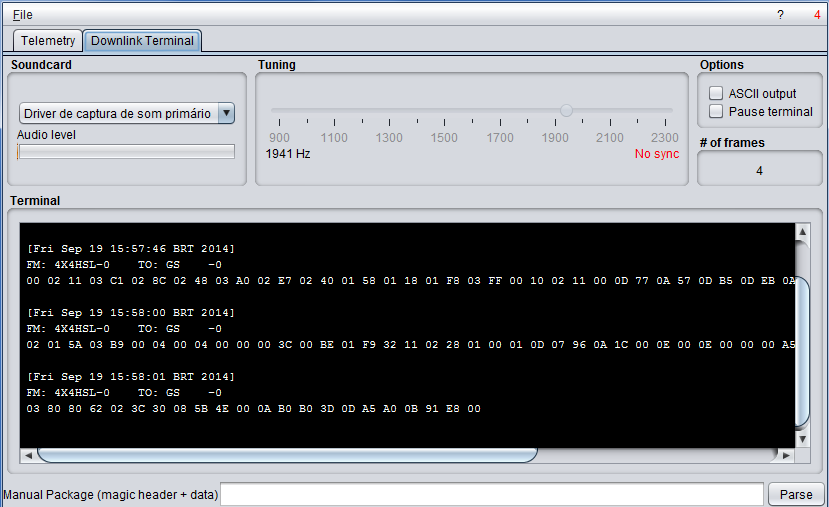

Em 19-09-2014 demodulei o Duchifat com o Move telemetry receiver:

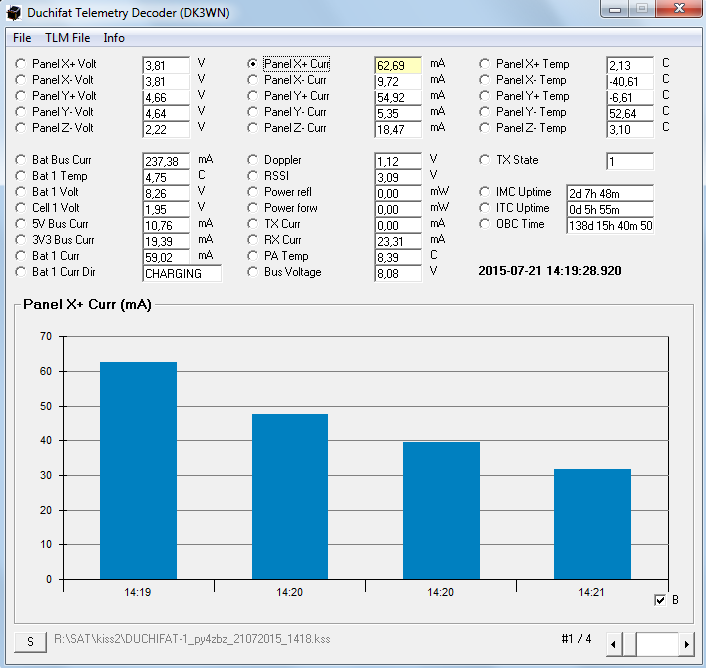

O arquivo gerado foi decodificado com o decoder do DK3WN:

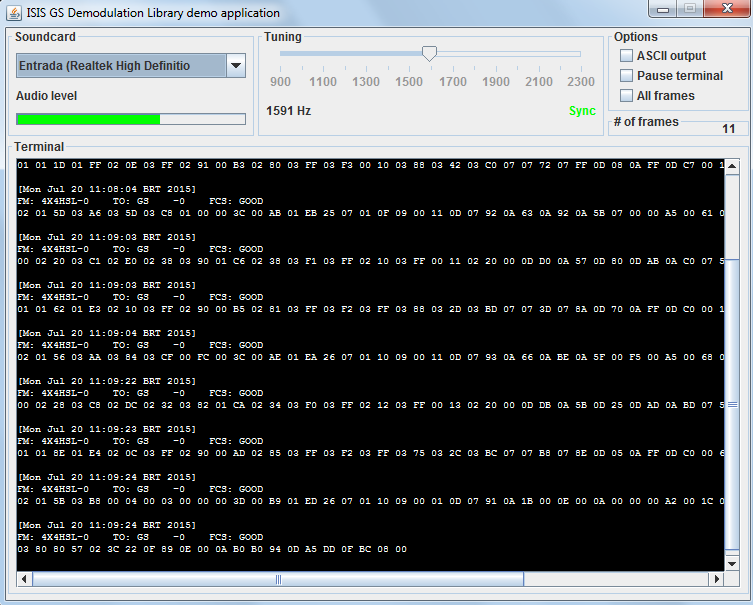

Recepção da telemetria de 15-07-2015, com o software Duchifat Ground Station Softwrare do Herzliya Science Laboratory:

Espectrograma do sinal BPSK 1k2 do Duchifat-1:

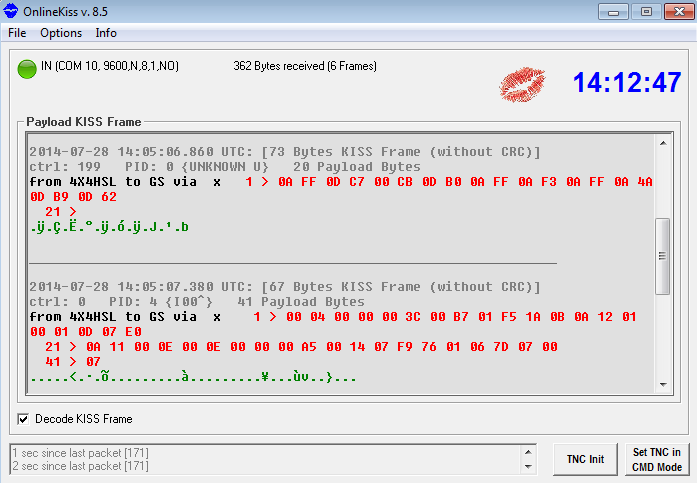

Nos dados em formato KISS recebidos, é possível ver a posição do satélite:



Em 21-07-2015, na orbita #5892, acionamos o APRS (compressed) Digipeater do satélite Duchifat-1.



(AFSK 1200bd uplink em UHF 435,220 MHz FM, BPSK 1200bd downlink em VHF 145,980 MHz USB)

Apos o devido registro no site do HSL Herzliya Science Laboratory, recebemos o nosso código APRS comprimido:

Congratulations! You have been assigned Symbol Table ID: " , Symbol Code: Z

Your APRS compressed packet is:  !"X>kVC=.xZ!!_

(onde aparecem o " e o Z, representando o PY4ZBZ,  X>kV a latitude e C=.x  a longitude, de forma comprimida)

Essa string de 14 bytes significa o seguinte (indicativo, latitude e longitude) : PY4ZBZ -19,4526 -44,2542

Transmitimos essa string usando o MixW e o FT857D (20W) com correção Doppler pelo Orbitron e uma Yagi UHF de 6 elementos, durante os intervalos das transmissões (20 em 20 segundos) de telemetria (TLM) do satélite:

Depois de uma dessas transmissões obtivemos a resposta contendo a string enviada. O espectrograma seguinte, do sinal recebido, mostra isso:

Infelizmente, a resposta chegou muito fraca na nossa antena VHF de apenas 4 elementos e FT100D, durante um fading... Mas com o Warbler configurado como PASSALL, conseguimos decodificá-la com apenas um caractere errado: o " foi decodificado como . o que pode ser visto na figura seguinte, onde aparecem corretamente os demais caracteres da string APRS comprimida  !"X>kVC=.xZ!!_, assim como o remetente 4X4HSL e o destino GS (Ground Station) !. Obviamente, o erro nesse único caractere valeu o FCS: BAD...:

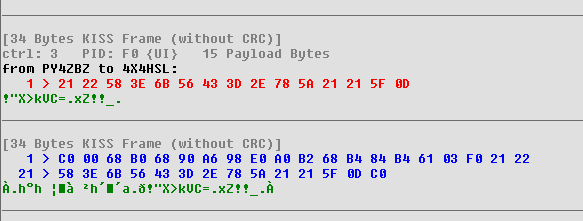

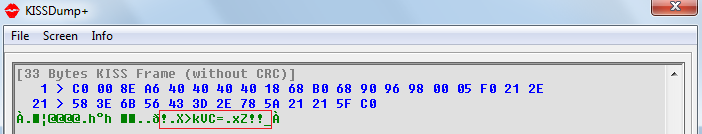

A figura seguinte também mostra a string recebida com o erro:

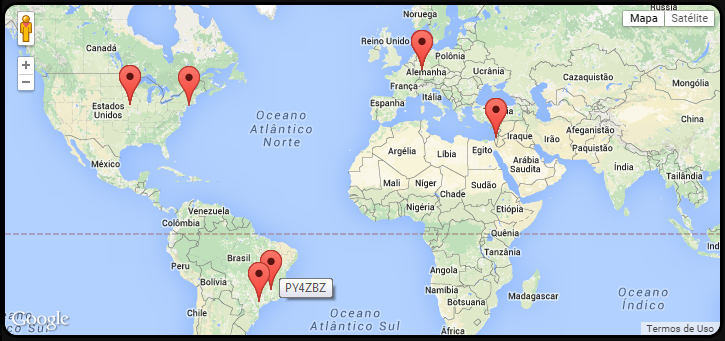

O nosso sinal em seguida foi recebido pelo HSL na passagem do satélite sobre Israel e a nossa posição mostrada no mapa:

A titulo de curiosidade, a figura seguinte mostra como é feita a compressão/descompressão dos dados de posição APRS:

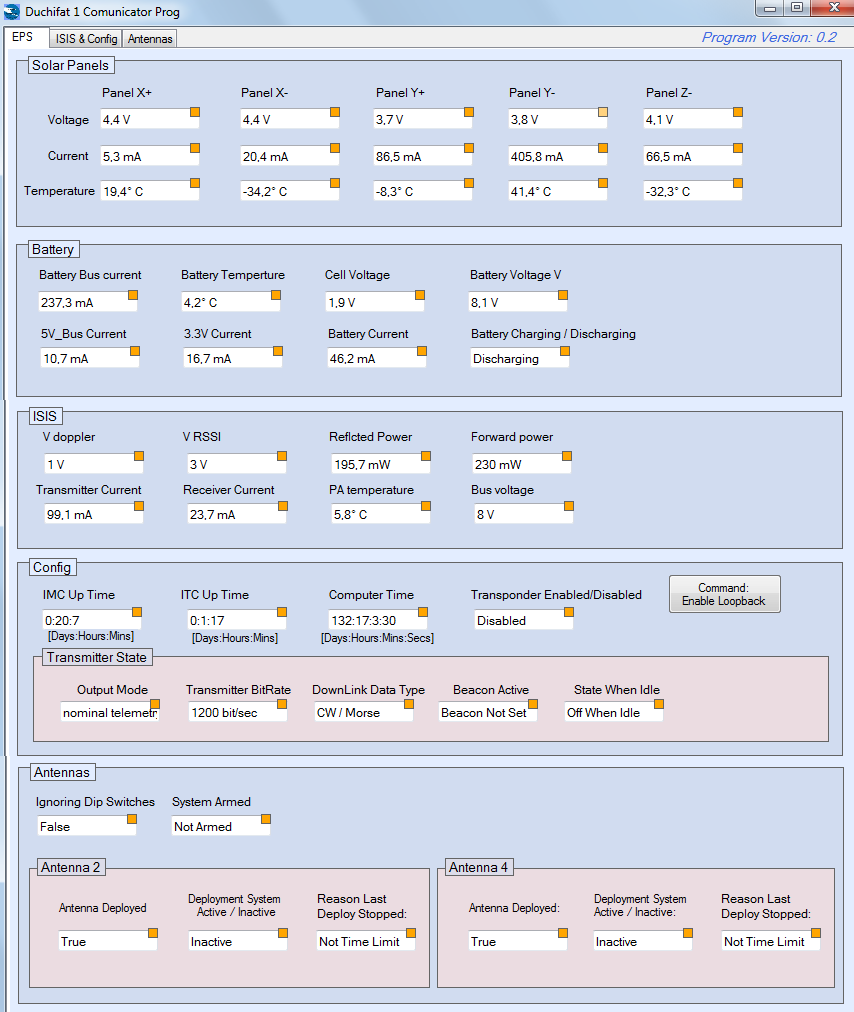

A figura seguinte mostra a telemetria recebida:



Em 13-11-2015 recebemos o QSL pelo acionamento do APRS (compressed) Digipeater do satélite Duchifat-1 :

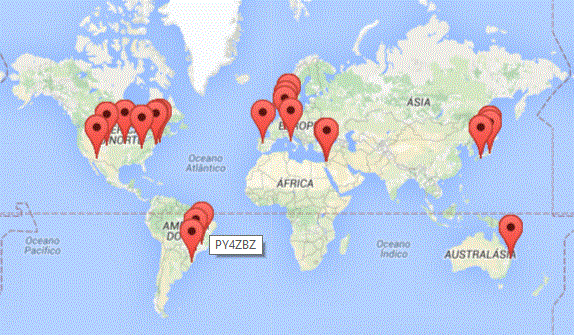

O acionamento foi feito em 21-07-2015, e até agora, 13-11-2015, somente 19 estações no mudo inteiro conseguiram isso ! sendo apenas 3 do Brasil: PY2SDR, PY4ZBZ e PU3XGS:



73 de Roland.
