MinXSS   e   NODES



por PY4ZBZ  em 17-01-2016   rev. 02-04-2017







Em 16-05-2016 as 14:40 UTC foram ejetados da ISS 4 cubesats:



CADRE (CubeSat investigating Atmospheric Density Response to Extreme driving)


MinXSS (Miniature X-ray Solar Spectrometer)


Nodes (Network & Operation Demonstration Satellite)


STMSat (St. Thomas More Cathedral School
 Satellite)



As freqüências são as seguintes:

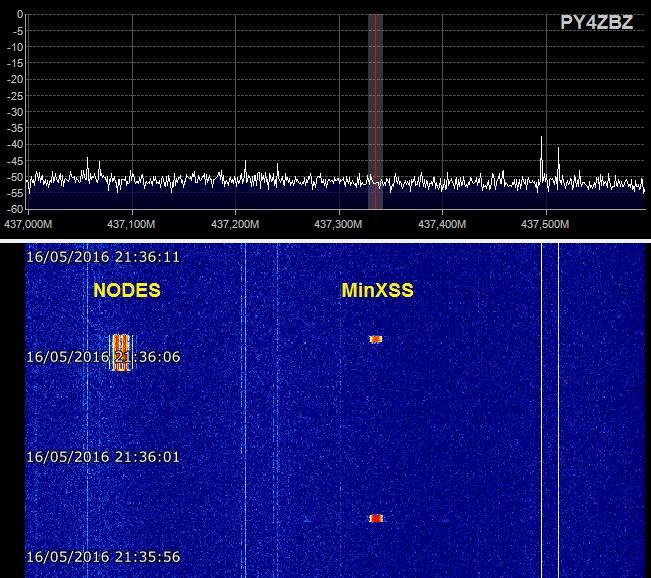

Na primeira passagem sobre o Brasil no mesmo dia (orbita #6) captamos os sinais do MinXSS e do NODES, que podem ser vistos no espectrograma seguinte:

O MinXSS transmite a cada 9 segundos e o NODES a cada 30 segundos.

O CADRE e o STMSat não estavam transmitindo.

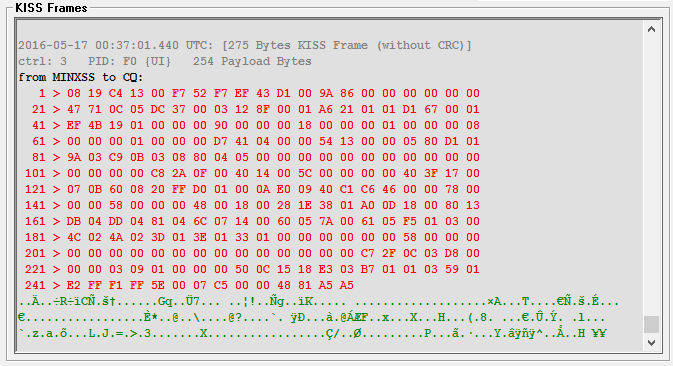

Demodulamos os sinais de dados a 9k6 bps do MinXSS e a 1k2 do NODES (KE6QLL), como mostram as figuras seguintes, onde aparecem os indicativos:



Recepção ao vivo em 17-05-2106

MinXSS com TLE do objeto 1998-067HV:

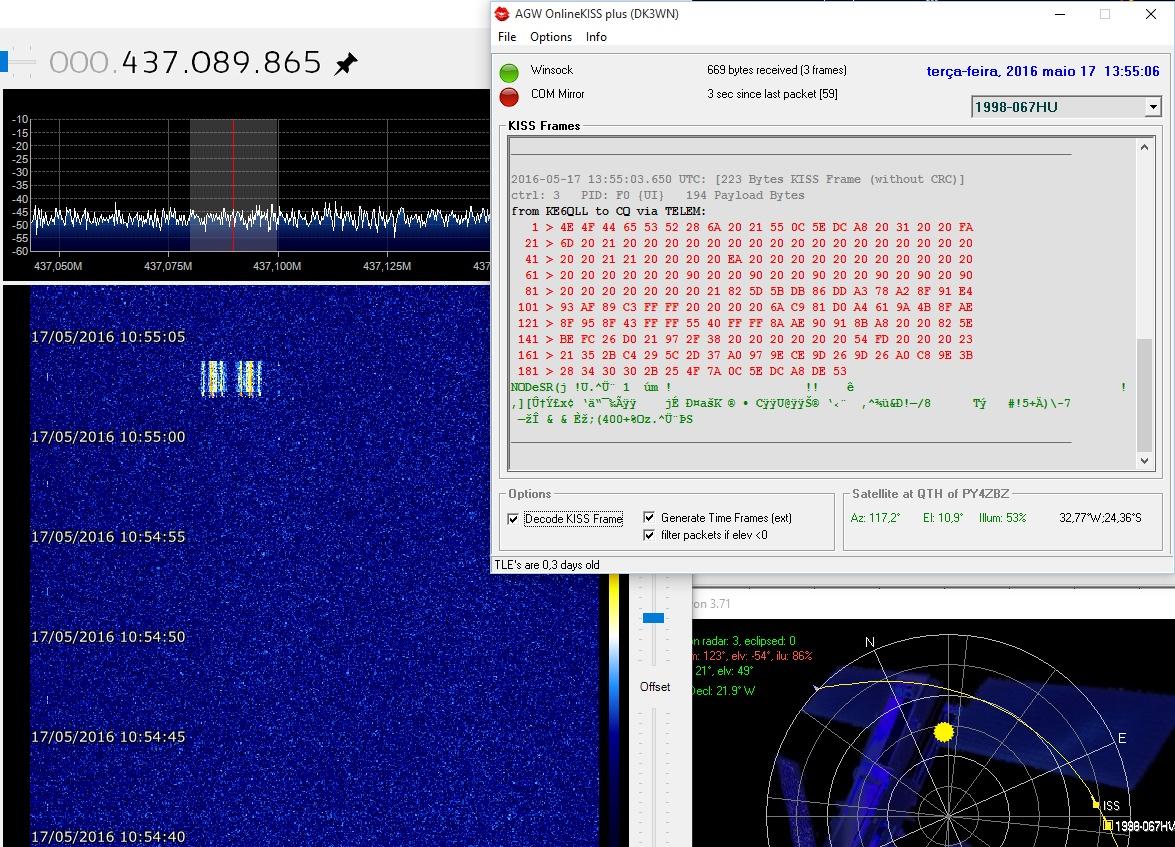

Nodes (KE6QLL) com TLE do objeto 1998-067HU:

QSL recebido pelo envio de dados do Nodes:

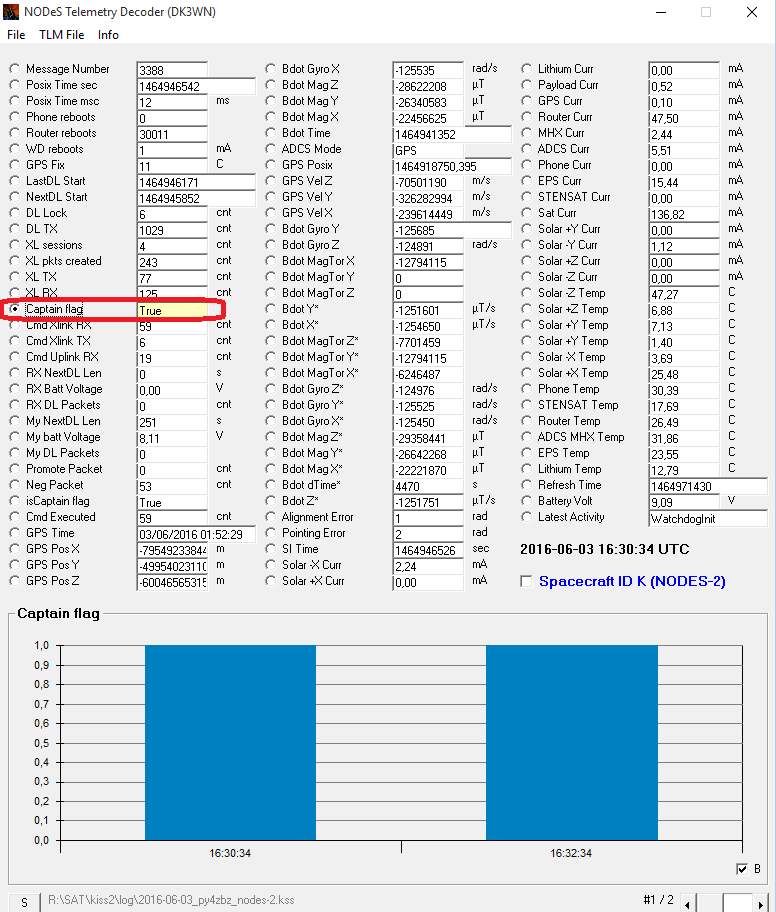

Conforme telemetria recebida em 03-06-2106 as 16:30 UTC, o NODeS-2  passou como "captain", que é o sat que faz o download de dados para a terra:

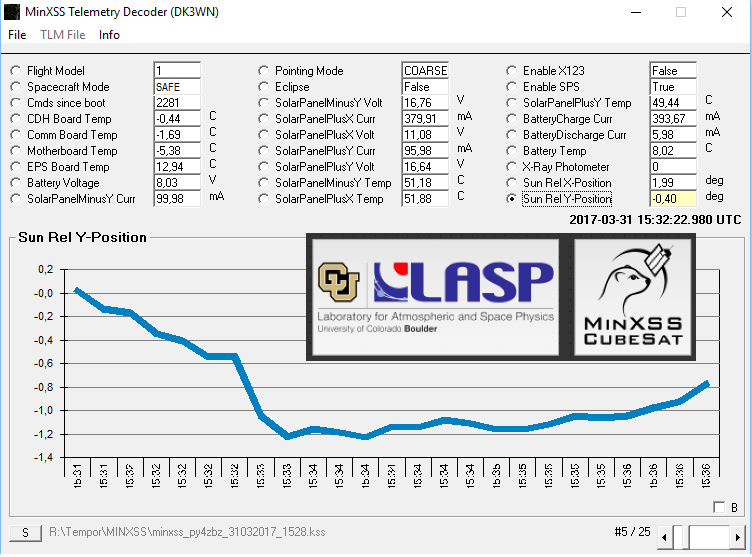

Recepção do MinXSS em 31-03-2017  a 9k6:

Dados do MinXSS decodificados:



73 de Roland.
