Antena Yagi OWA UHF com 12 elementos



Por  PY4ZBZ    em 01-02-2017    rev.  03-02-2017



Diāmetro dos elementos = 6,4 mm  (para 9,5 mm veja aqui)

Comprimento do boom = 2,7 m

Ganho = 16,13 dBi      F/B = 27 dB    Z = 50 ohms

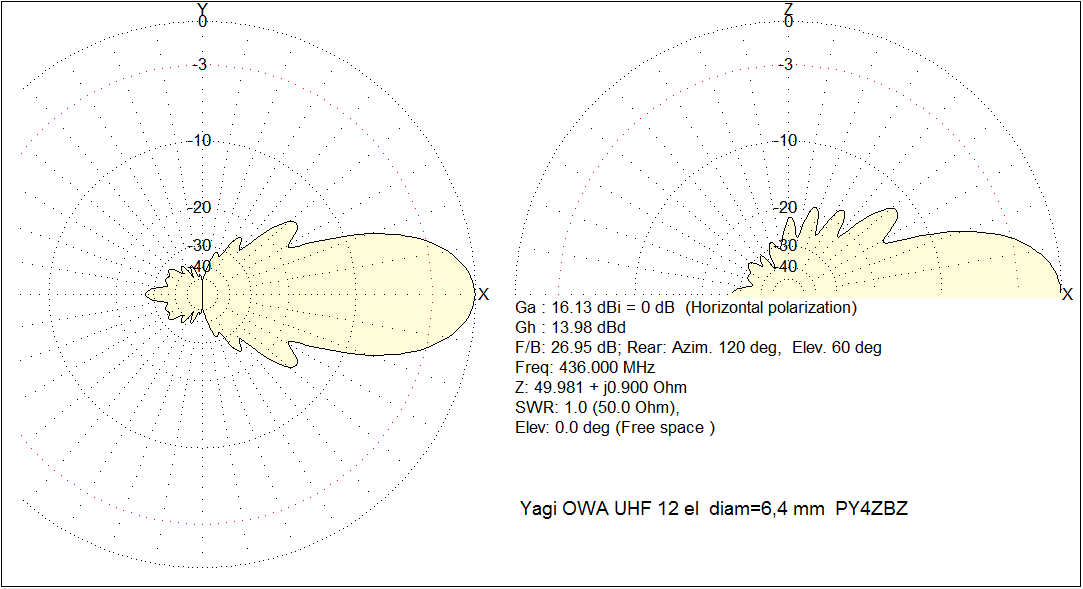

Modelo com maior ganho:

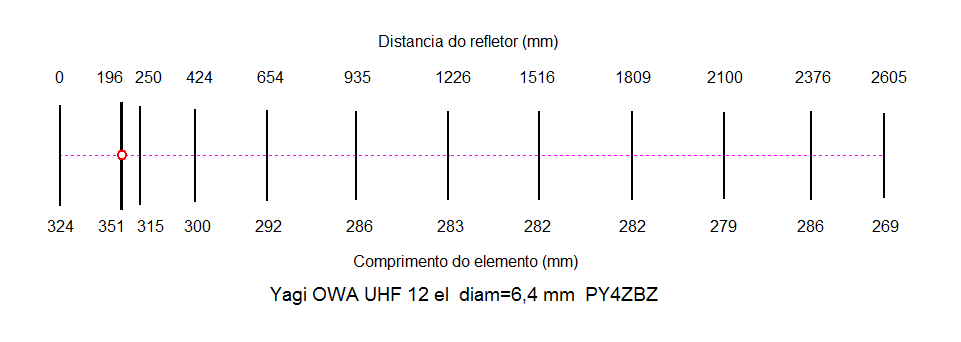

Medidas : (sim, o refletor é menor que o radiador! )

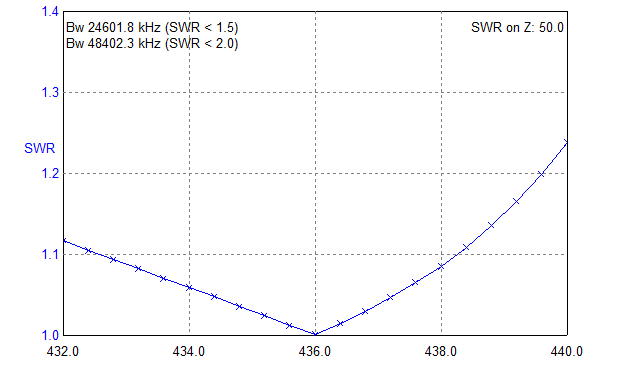

ROE  (SWR) :

O arquivo para o MMANA estį aqui.

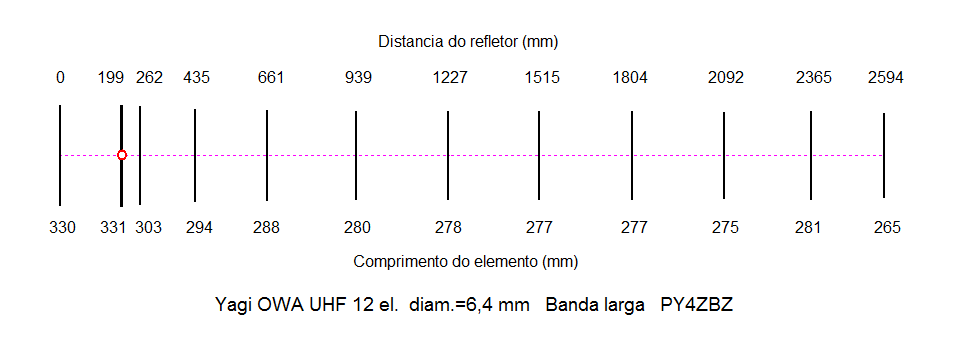

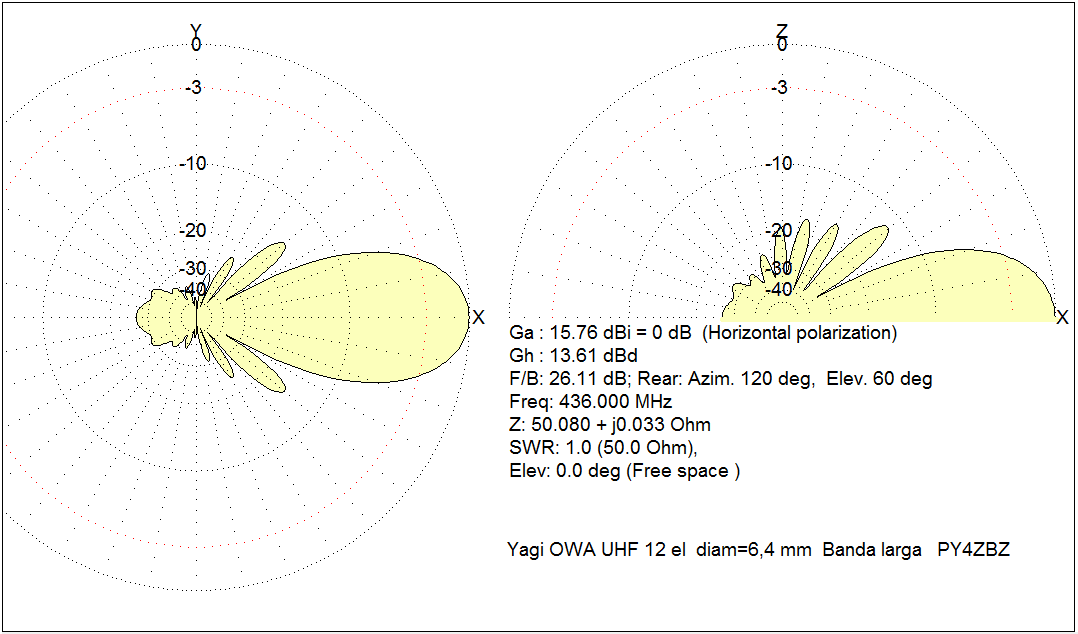

Modelo com banda mais larga e ganho ligeiramente menor:





Medidas para elementos com 9,5 mm de diāmetro:



73 de Roland.
