Pré-amplificador VHF/UHF de baixo ruído



Por PY4ZBZ    em 23-03-2016



Aproveitei o CI retirado de um RadarBox AirNav danificado: o LNA Max2640 e cujo numero de ruído NF é de 0,9 dB.

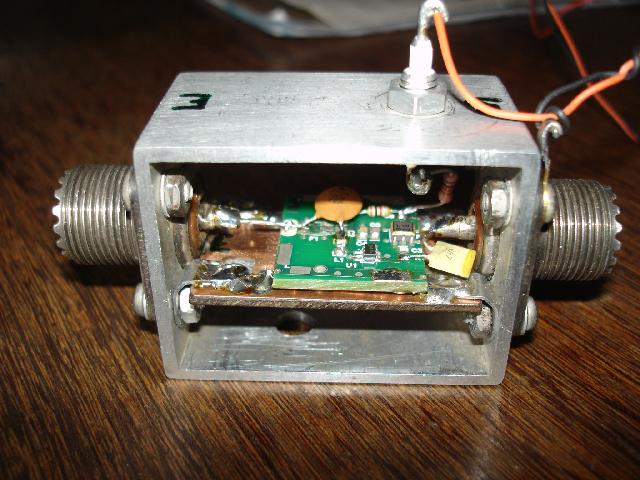

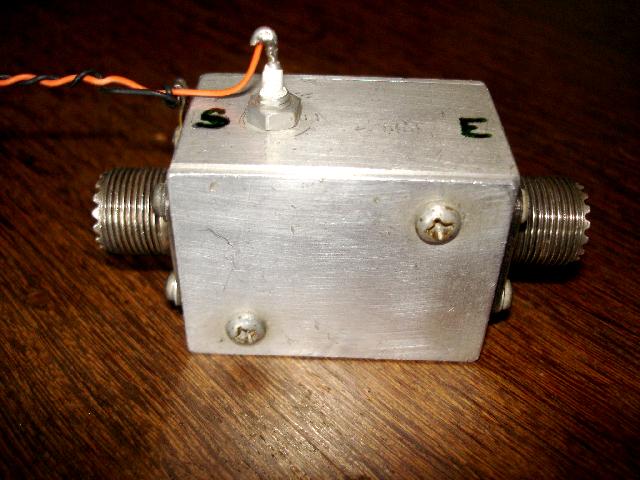

Montei-o numa pequena caixa blindada, e o resultado foi ótimo, melhorando muito a NF do FCD (FunCubeDongle).

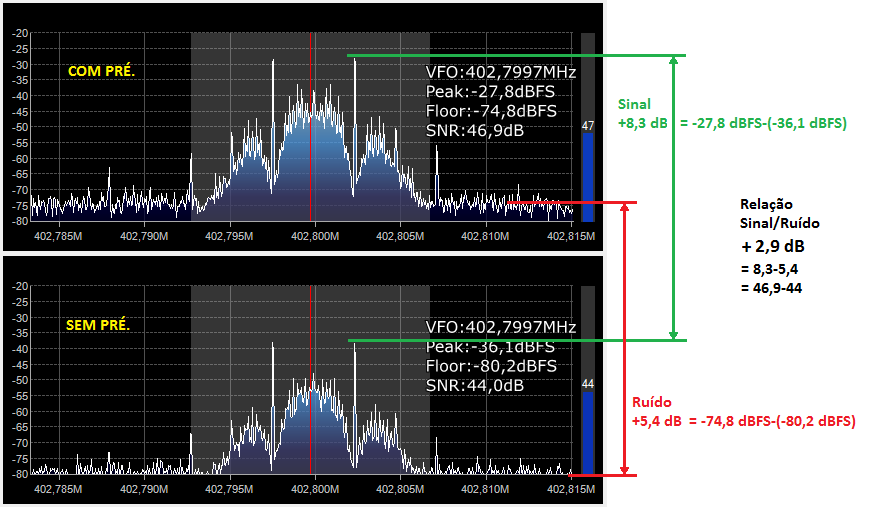

A figura seguinte mostra uma melhora de 2,9 dB na NF resultante Pré+FCD. O ganho do pré é de 8,3 dB, visível no aumento do sinal.

Como o ruído com o pré aumentou 5,4 dB, temos um aumento na SNR de 8,3-5,4=2,9 dB.

Como o NF do FCD é da ordem de 4 a 5 dB, com o pré passou a ser da ordem de 1,1 a 2,1 dB, o que é ótimo.

O teste acima foi feito com o sinal de uma radiossonda que estava a 70 km de distancia e 20 km de altura, com sinal constante, antena LFA e filtro passa banda UHF.



73 de Roland.
