SKEW
por PY4ZBZ em 03-03-2019
O skew, ou inclinação do LNBF em torno do seu eixo de irradiação, é um parâmetro ajustável importante na recepção de sinais de satélite GEO (geoestacionário) que usam polarização LINEAR (Vertical ou Horizontal) da onda.(o skew evidentemente não existe com polarização circular). Lembramos que um satélite GEO está sempre posicionado a 35786 km acima do equador, ou seja, em latitude zero, e numa determinada longitude que caracteriza o satélite. A figura seguinte mostra os três ajustes básicos de uma antena para satélite GEO que são Azimute, Elevação e Skew :
O skew é causado simplesmente pelo fato da terra ser redonda, o que faz com que as horizontais (ou as verticais) em dois pontos distantes na terra não sejam paralelas ! A figura seguinte mostra como chegam a uma determinada estação terrestre, os sinais polarizados horizontalmente transmitidos por dois satélites GEO situados em longitudes diferentes, sendo que o satélite A está no mesmo meridiano que a estação terrestre (mesma longitude) e o satélite B está em longitude diferente. O sinal recebido Ar do satélite A chega polarizado horizontalmente, mas o sinal Br recebido do satélite B não ! O sinal Br chega inclinado (skew em inglês) por um angulo em relação á horizontal local, chamado skew, o que causaria uma queda do sinal por despolarização, caso não fosse ajustado o skew, assim como interferência do sinal que está na mesma freqüência mas com polarização vertical (muito comum em satélite para TV comercial por exemplo). Nessa figura a estação terrestre tem latitude diferente de zero, ou seja, não está situada no equador.
A formula acima permite calcular o angulo de skew.
Esse angulo só é NULO quando as longitudes do satélite e da estação forem IGUAIS (estação e satélite no mesmo meridiano, portanto com L=0, qualquer que seja a latitude da estação).
O valor máximo do skew é +90° e somente se a estação estiver no equador (latitude 0°) e a leste do satélite, e -90° com a estação no equador e a oeste da longitude do satélite. (Obs.: +90 de skew tem o mesmo efeito que -90 !)
Para longitudes da estação terrestre a leste do satélite e latitude norte, ou longitude à oeste do satélite e latitude sul, o skew será positivo e maior que zero e menor que 90 graus.
Para longitudes da estação terrestre a oeste do satélite e latitude norte, ou longitude à leste do satélite e latitude sul, o skew será negativo e entre zero e -90 graus.

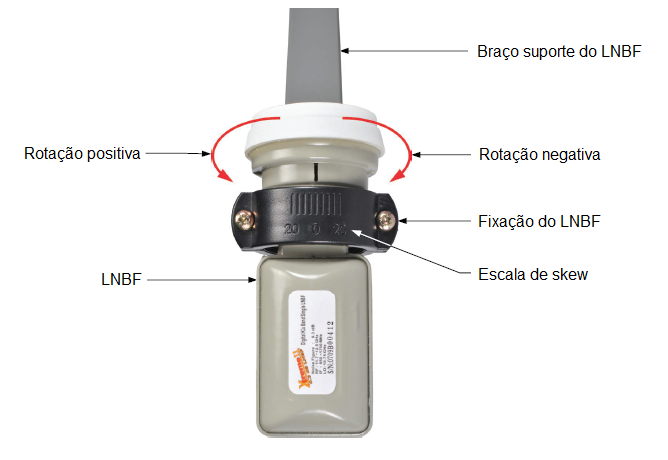

A figura anterior mostra um exemplo com ondas polarizadas horizontalmente. Obviamente o mesmo acontece com ondas polarizadas verticalmente. A figura seguinte mostra o ajuste de skew visto por cima e um pouco atrás do LNBF. Alguns LNBF tem uma escala graduada para o angulo de skew. Não existindo a escala, o ajuste deve ser feito para máximo de sinal recebido na polarização desejada, ou mínimo (nulo) do sinal na polarização oposta, o que é mais preciso:
A maioria dos programas que permitem determinar azimute e elevação de um satélites GEO também calculam o skew, como por exemplo o SATLEX, onde o skew é indicado como "Inclinação LNB (enviesamento)" e pode ser visto na figura seguinte:
Obs.: O ajuste de skew não depende do tipo do refletor, seja ele offset, simétrico (focal point), Cassegrain, etc...
Veja também:
Satellites, Orbits, Coverage and Antena Alignment
73 de Roland PY4ZBZ
