Identificador para Waterfall do MMSSTV no modo FM demodulator.


    O programa FMID.EXE, de minha autoria, permite gerar um arquivo de audio (fmidzbz.mmv) e configurar automaticamente o setup do MMSSTV, para transmitir imediatamente após o fim da transmissão de uma imagem, o prefixo do radioamador emissor, que será visualizado no Waterfall.

    Este arquivo de audio é o resultado da transformação do texto que ira aparecer no waterfall, por uma varredura linha por linha, de baixo para cima. Para cada linha é gerado um sinal de audio cuja freqüência instantânea é proporcional a posição horizontal de cada pixel das letras do texto, e cuja duração é inversamente proporcional a quantidade de pixels existentes na linha que esta sendo varrida, de forma tal que todas as linhas tenham a mesma duração, o que garante a linearidade na reprodução no waterfall. (somente são levados em conta os pixels do texto, não do fundo). É importante também que a mudança de freqüência que ocorre entre cada pixel não provoque descontinuidades na forma de onda gerada, ou seja, não gere variações bruscas de fase, para que o sinal FM resultante tenha um espectro mais limpo possível. O nível do sinal gerado é exatamente o mesmo usado no ajuste "digital output level", feito pelo usuário no setup do MMSSTV, porque o programa FMID lê este valor no arquivo mmsstv.ini.

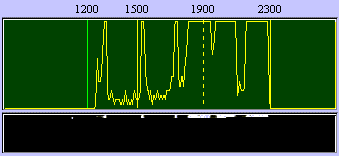

    Este sistema foi criado por mim especialmente para poder ser visualizado no Waterfall do MMSSTV, no modo FM Demodulator. Neste modo, o waterfall mostra apenas a freqüência dominante do sinal, ou seja, a freqüência do sinal de maior amplitude se este for complexo.
    Os meus outros sistemas anteriores (Germmv e Picfall) somente podem ser visualizados em qualquer waterfall que funcione em FFT (Transformada rápida de Fourrier). (por ex. MixW e MMSSTV no modo FFT). Neste modo, o waterfall  mostra todas as freqüências componentes de um sinal complexo, simultaneamente, ou simplificando, de um sinal multitonal. Visualiza também, além das freqüências de cada componente, a sua amplitude numa escala de cinza.

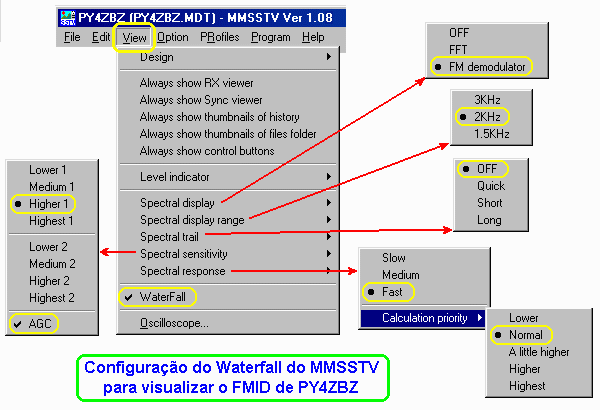

    Apesar do programa fazer todo o setup do MMSSTV de quem transmite, é preciso que o MMSSTV do correspondente (receptor) esteja corretamente ajustado, como mostra a figura seguinte: ( o que obviamente será feito automaticamente se o correspondente também executar o FMID.EXE ).

    Faça o Download do programa FMID.EXE aqui.  (zipado, junto com outros)  E LEIA o seguinte:

    IMPORTANTE : o programa somente funciona se for instalado (copiado) na mesma pasta (ou diretório) onde está o MMSSTV.EXE. O programa, além de gerar o arquivo fmidzbz.mmv, ainda faz o setup do MMSSTV, ajustando o arquivo mmsstv.ini. Porém, antes deste ajuste, faz um backup dele com o nome mmsstv.inb. Portanto, se houver algum problema, é só deletar o mmsstv.ini criado pelo FMID.EXE e renomear o arquivo de backup para mmsstv.ini.
    O programa pega o prefixo informado no setup do MMSSTV. Este prefixo pode ter até 7 caracteres sem espaços.
    O MMSSTV devera estar desligado durante a execução do programa FMID.EXE.
