Контроллер VHF
Контроллер усилителя мощности позволяет контролировать выходную мощностью, входную мощность, обратную мощностью, КСВ, ток, напряжение, температуру, при необходимости можно добавить другие индикаторы. Программный секвенсор - задержки в миллисекундах между включением сигнала смещения и переключением антенных реле RX/TX, разные для приема и передачи, устанавливаются пользователем в окне настройки, автоматическое управление вентиляторами охлаждения в зависимости от температуры. Подключается практически к любому усилителю, как транзисторному, так и ламповому. При желании дисплей можно сделать внешним, в то время как управление осуществляется всего четырьмя проводами. Есть возможность отображения индикатора температуры в градусах Фаренгейта или Цельсия.

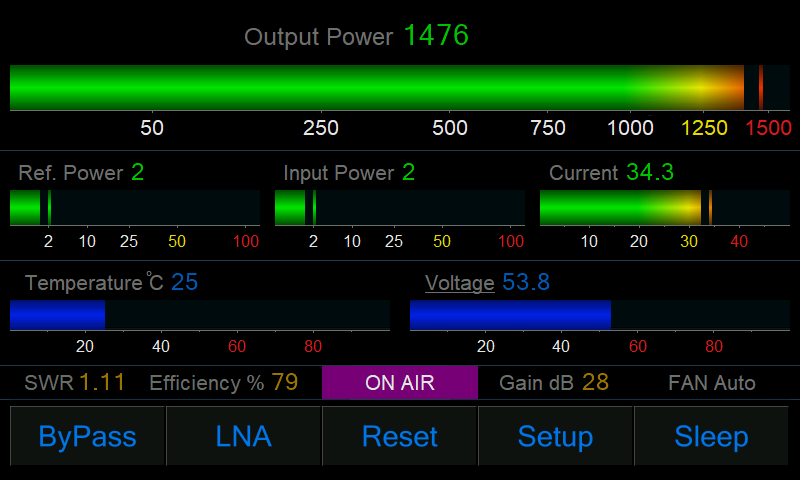

Главное окно

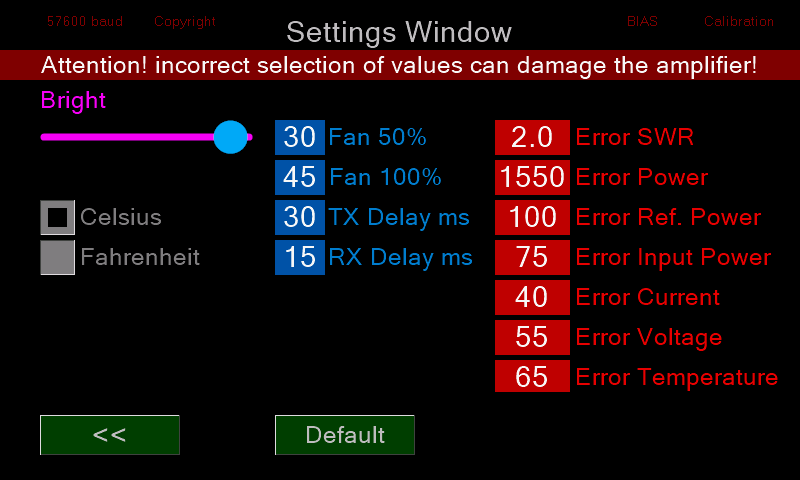

Окно настроек

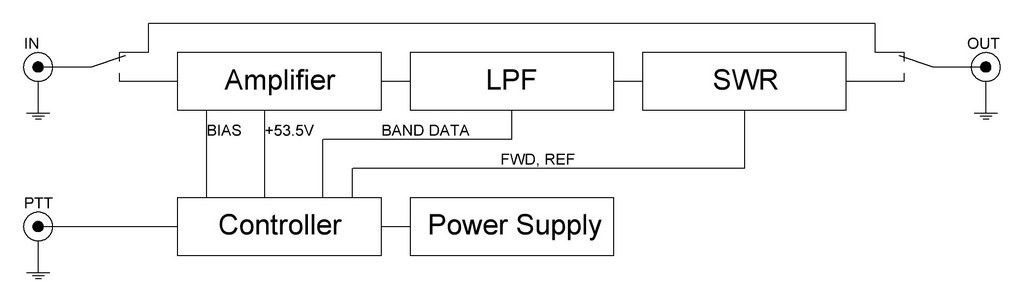

Структурная схема усилителя

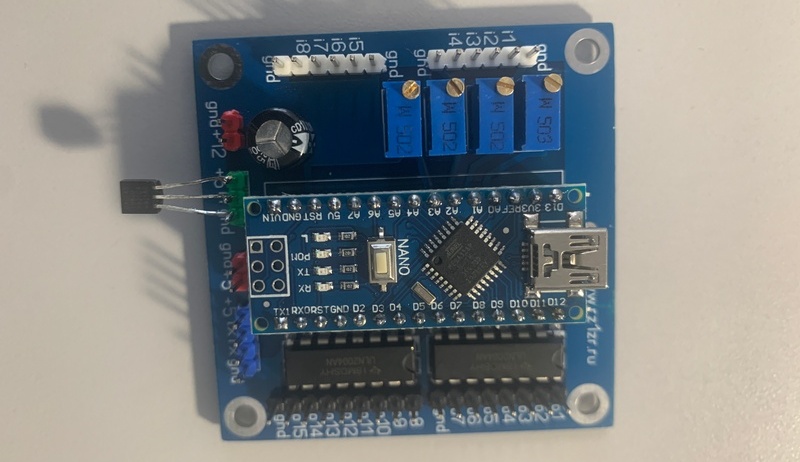

Controller board
Цена контроллера C5Mini, без дисплея 4900 руб. ($95)

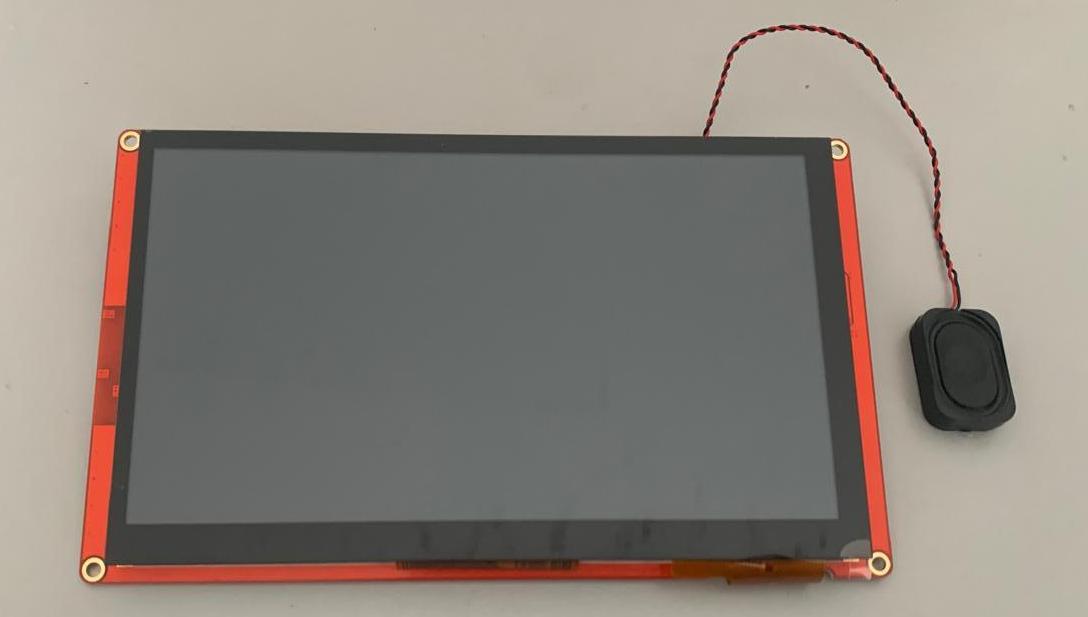

Nextion 7-дюймовый дисплей с динамиком для полноценного звучания
Цена дисплея с динамиком 8 900 руб. ($139)
