ŞemasıCANON EOS DİJİTAL FOTOGRAF MAKİNALARI İÇİN IR UZAKTAN KUMANDA
Canon EOS dijital fotograf makinalarının deklanşörüne kumanda etmek için RC-1 ve RC-6 isimli IR uzaktan kumandalar satılmaktadır. Bu devreleri kendisi yapmak isteyenler için internet üzerinde birçok kaynak var. Bunlardan en meşhuru bir fotograf elektroniği sayfası olan DOC-DIY net. Bu sitede, orijinal bir Canon RC-1 uzaktan kumanda ameliyat masasına yatırılmış ( http://www.doc-diy.net/photo/rc-1_hacked ) ve sonuçta devrenin teknik özellikleri ortaya konularak ATTINY25 ile çalışan bir devre kurulmuştur. ( http://www.doc-diy.net/photo/eos_ir_remote/ )
Aynı amaçla PIC ile yapılmış bir devre de http://sappa.livejournal.com/13006.html adresinde yeralmakdadır.
Devre, SMD elemanlarla yapılarak denenmiş olup, gayet iyi çalışmakdadır.

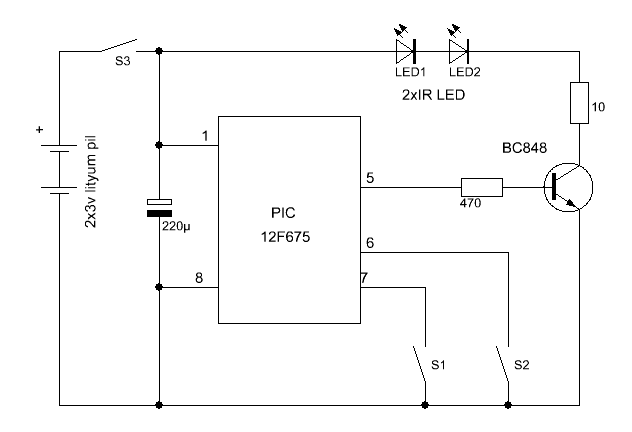

Devrenin
Şeması

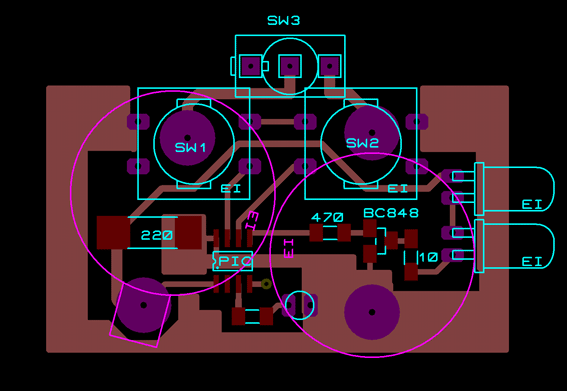

Yerleştirme
plânı
Aşağıdaki resimlerde görüldüğü üzere, devrenin üst yüzüne SMD elemanlar lehimlenecek, alt yüzüne ise 2 adet CR2032 Li pil yuvası monte edilecekdir.
Pil yuvalarını elektronik malzeme satıcılarından "Bios pil yuvası" olarak isterseniz kolayca bulabilirsiniz. Pil ömrünü uzatmak için devreye bir adet açma kapama anahtarı (S3) ilâve edilmişdir.
S1 butonu, hemen çekim içindir.
S2 butonu, 2 sn. gecikmeli çekim içindir.
Devre,
65x41 mm. ölçülerinde küçük bir kutuya yerleştirilmiştir.

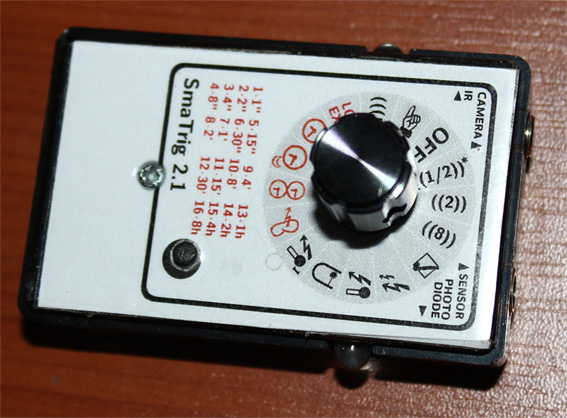

DSLR MAKİNALAR İÇİN ELEKTRONİK TETİKLEME DEVRESİ
Devre, Luk adlı bir alman tarafından tasarlanmış olup; http://www.doc-diy.net/photo/smatrig21/ adresinde her türlü yapım bilgileri yeralmakdadır.

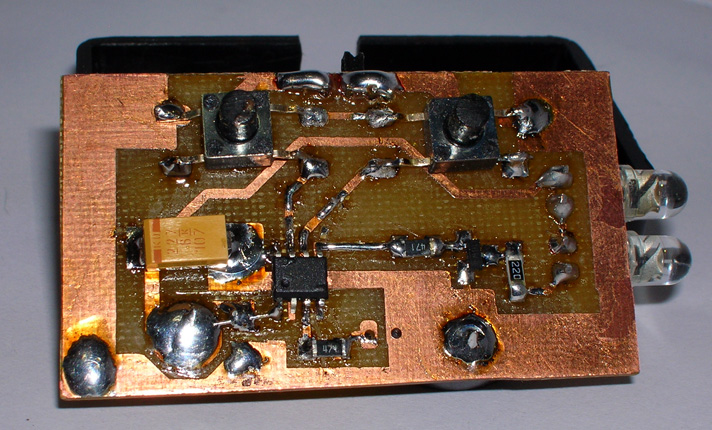

Benim yapdığım devrenin bir fotografı aşağıdadır.
