ÇEYREK DALGA BOYUNDA KOAKSİYEL UYGUNLAŞTIRMA TRANSFORMATÖRÜ

İki ayrı empedansı uygunlaştırmada, çeyrek dalga boyunda koaksiyel kullanma tekniği çok yaygındır. Bunun için, birbirine uyumu sağlanacak iki empedansın ortalama değerinde bir empedansa sahip, koaksiyel kabloya gerek vardır.

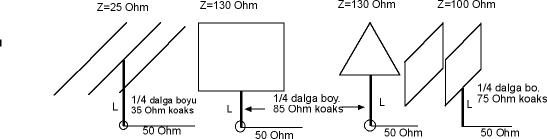

Şekillerde görüldüğü gibi, her  durumda da 50 Ohm’a uyum sağlanmıştır. 25+50=75 ,   75 / 2 =  35  Ohm (yaklaşık),

                                                                                                           100 + 50 = 150   ,     150 / 2 = 75 Ohm .

Çeyrek dalga boyunda uygunlaştırma kısımları, kullanılan frekanstaki dalga boyunun ¼ ‘ ü uzunluğundadır. Bu uzunluğu hesaplamak için kullanılan formül , metre olarak;

L=75 / f (Mhz) * HF ( hız faktörü )

L metre cinsinden uzunluk, f  Mhz olarak frekans , HF ise , ¼ dalga boyu kısmında kullanılan kablonun üreticisinin verdiği

Orta uclar cok iyi lehimlenip bantlanacak, blandajlar ayni resim 1 deki gibi bir tarafta toplanip iyi bir lehimden sonra iyi bir izolasyon yapilacaktir. Enpedansi farkli iki kablo bu sekilde eklenir. Ek yeri mumkun oldugu kadar kisa olmalidir

Örneğin; 14.225 Mhz deki bir kare veya üçgen (quad loop ve delta loop) anten için L uzunluğu

    75 / 14.225 = 5.27 m       ve kablonun hız faktorü 0.66 ise    5.27*0.66 = 3.47 m bulunur. Bulunan bu uzunluk çevre şartlarına, anten elemanları olarak kablo ve alüminyumun kalitesine, antenin yerden yüksekliğine, bağlantı noktalarının ve izolasyonun kalitesine bağlı olarak değişiklik gösterebilir. Bunları göz önüne alarak, uygunlaştırma kısmının uzunluğu biraz uzun kesilerek işe başlanmalı, azar azar kısaltılarak, ince ayar yapılmalıdır.Bütün antenler, aşağıda ayarları yapılıp yüksek bir yere monte edildiğinde merkez frekansları yükselir. Başarılar dilerim.

Ömer Kavas                              TA2IB                        Üsküdar                           04-11-2001
