balanced) tel un câble coaxial, d'où son nom.
Dans une antenne en transmission, c'est accompli en présentant une haute impédance (résistance) aux courants RF qui circulent à l'extérieur de la gaine du coax. Ceci force le courant à être égal de chaque côté de l'élément alimenté. Dans un beam, ceci évite une distorsion du patron de radiation dû à un courant inégal sur les branches de l'élément alimenté, dans une dipôle, le balun nous assure que l'antenne seulement est radiante et non la ligne d'alimentation.
Quand vous alimentez une antenne par le centre tel que Dipôles, V inversé, Yagis, Rhombiques, Quads, Loops etc.. par un câble coaxial, votre ligne d'alimentation devient radiante. Non seulement la perte de puissance peut être significative, mais les caractéristiques de rayonnement de l'antenne peuvent être sérieusement compromises.
Lorsque la ligne devient partie de l'antenne, le courant circulant à l'extérieur du câble peux se propager dans le circuit électrique domestique, les câbles de télévision, les mâts métalliques et les booms, causant multiples problèmes d'interférences difficiles à diagnostiquer. La plus part du temps le problème d'interférence est dû à la ligne d'alimentation non-balancée et la solution demeure l'utilisation d'un balun.
Fabrication domestique d'un Balun 50 ohms haute performance peu dispendieux.
La longueur du tuyau de PVC qui servira de forme dépends de son diamètre et du type de coax utilisé pour sa fabrication. Avec du RG-213/U, vous aurez besoin d'environ de 12 pouces de tuyau de 5 pouces de diamètre mais à moins de vouloir transmettre dans l'ordre de quelques kilowatts, du RG-58/U sera grandement suffisant et pour les 18 à 21 pieds de coax nécessaire, vous pourrez utiliser un tuyau de 8 pouces ayant 2 pouces de diamètre. Ce balun couvrira les bandes de 10 mètres à 160 mètres.
Le nombre de tour n'est pas critique, car l'inductance dépend principalement de la longueur du coax utilisé. Ce nombre de tour variera évidemment dépendant du diamètre du tuyau utilisé.
Vous devez enrouler le coax en
rang serré sur le tuyau de PVC. Le premier et le dernier tour pénètreront à l'intérieur du tuyau par un trou où vous pourrez faire les raccordements au type de connecteur que vous voudrez utiliser. Le modèle présenté ici utilise un connecteur SO-239 et des écrous et boulons à l'autre extrémité afin de servir de support à une Dipôle. Vous auriez pu aussi utiliser un connecteur SO-239 à chaque extrémité.
Vous aurez certainement vu des choke-balun fabriqués tout simplement en enroulant le coax sur lui-même sur un diamètre de 8 à 12 pouces et en l'attachant avec des Tye-Wrap. Le problème avec ce type de balun, est que le premier tour et le dernier tour peuvent se toucher causant ainsi une augmentation de la capacitance et que l'enveloppe de vinyle des coax est très affectée par le haut voltage RF. En se servant d'un support sous forme d'un tuyau, ce problème est évité en divisant le haut voltage RF et la capacitance de façon égale le long des tours de coax sur le balun.
Construction :

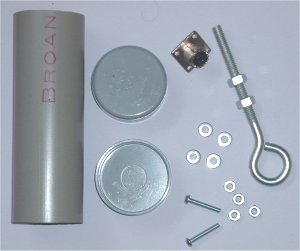

Matériaux :
- Un tuyau de PVC 2" de diamètre x 8" de long
( tuyau de balayeuse centrale)
|
 |
- 2 capuchon pour tuyau de 2 pouces
|
|
|
- 18 à 21 pouces de coax RG-58
|
|
|
|
|
- Un œillet fileté avec ses écrous.
|

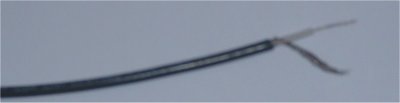

A chaque bout du coax, enlevez l'isolant et séparez la gaine du conducteur central sur un pouce de long, enlevez l'isolant du conducteur central sur ½ pouces.
|
|
Dans le tuyau, percez un trou d'un diamètre suffisant pour passer le câble coax à ¾ de pouces d'une extrémité. |
|
|
Passez 1 pouce ½ du câble coaxial dans le trou et enroulez le coax en rang serré autour du tuyau. |
 |

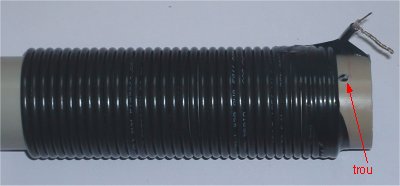

A l'autre extrémité, à 1 pouce ½ de l'extrémité du câble coaxial, percez un autre trou et passez le bout du câble à l'intérieur du tuyau. |
| Sur un des capuchons, percez un trou de ⅝ de pouce au centre, insérez le connecteur coaxial et fixez-le. |
 |
|
Connectez le conducteur central au centre du connecteur SO-239 et connectez la gaine au corps du connecteur. Un fil de raccord peut être utilisé, mais le plus court possible. |
|
Collez le capuchon sur le tuyau. |
|
Sur l'autre capuchon, percer deux trous diamétralement opposés et insérez les deux vis que vous fixerez avec un boulon. |
|
Percez aussi un trou au centre et fixez l'œillet qui servira de support d'antenne |
|

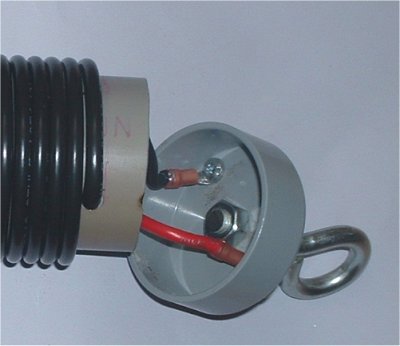

Connectez le conducteur central du coax à un des boulons et la gaine à l'autre boulon toujours un utilisant des fils de raccord le plus court possible. Serrez bien le tout. |
Collez le capuchon sur le tuyau.
|
Vous pouvez enrouler du ruban électrique isolant tout le long du balun pour assurer une protection maximale aux intempéries.
|
Le balun servira aussi d'isolateur central et de support pour l'antenne dipôle.
|
Connectez chaque branche de la dipôle à un des boulons.
|
  |
|

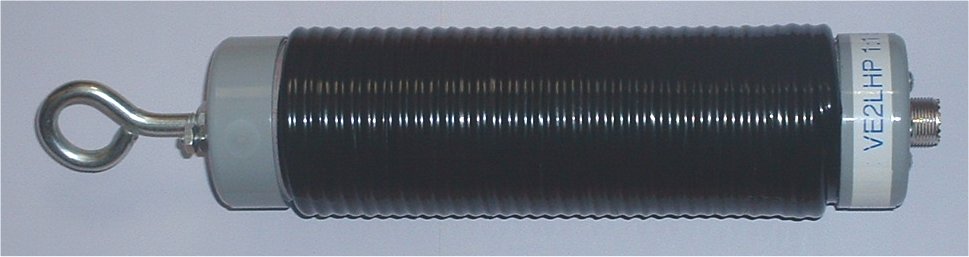

Vous avez en main un Choke BaLun qui est aussi l'isolateur central et le support de la dipôle. Reste à étendre l'antenne, de bien la syntoniser et le tout est prêt à fonctionner. Ce balun est l'article idéal à utiliser pour l'antenne 40-80 mètres à trappe décrite sur ce site. |
Pierre VE2LHP
