在測量過一部接收機的 10dB 訊噪比後, 繼續下來便是

- 靈敏度 Sensitivity 之 : 12dB SINAD (Signal In Noise And Distortion)

	在FM模式時則會採用另一個參數(SINAD)來作標準. SINAD 的意思是訊號+噪音+失真(signal plus noise and distortion), 這是一個用來量度訊號質量的指標.	…………(2)
	而 SINAD 亦是以dB作單位. 在以上的方程式中, 各個數字都是以volts 來做單位運算, 然後再以該比數的對數函乘以20來轉換成dB, 即是 ……

由於失真也可算是像噪音般加在訊號中的一種我們不想要的成份之一, 所以也應被一併考慮在內. 假如我們想要接收的訊號比噪音來得很強大時, SINAD 就會和 S/N 非常之接近了. 而業界中一致採用的12dB SINAD則剛好是4 : 1 S/N訊噪比, 即是25%的失真率就是12dB SINAD.

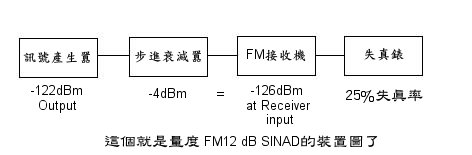

要量度SINAD的基本設置如上圖般, 把訊號產生器以1kHz音頻調頻及用3kHz deviation設定, 然後把輸出調較至接收機的輸出產生一個25%的失真率, 這個訊號強度就是12dB SINAD的數據了.
