Gigatron TTL Microcomputer

Na web stranici https://gigatron.io objavljen je kompletan projekat: Gigatron TTL Microcomputer.
Mikrokompjuter bez mikroprocesora napravljen sa prostim 7400-serijom logickim kolima, sledećih karakteristika:

  • 8 bitni RISC sistem clock na 6.25MHz
  • 32 Kbyte SRAM, 64 Kword EPROM
  • 60 Hz video izlaz u 64 boje (VGA)
  • 4 bitni audio izlaz, 4 softverska kanala
  • 4 LED diode "Blinkenlights"
  • 1 Retro Game Controller

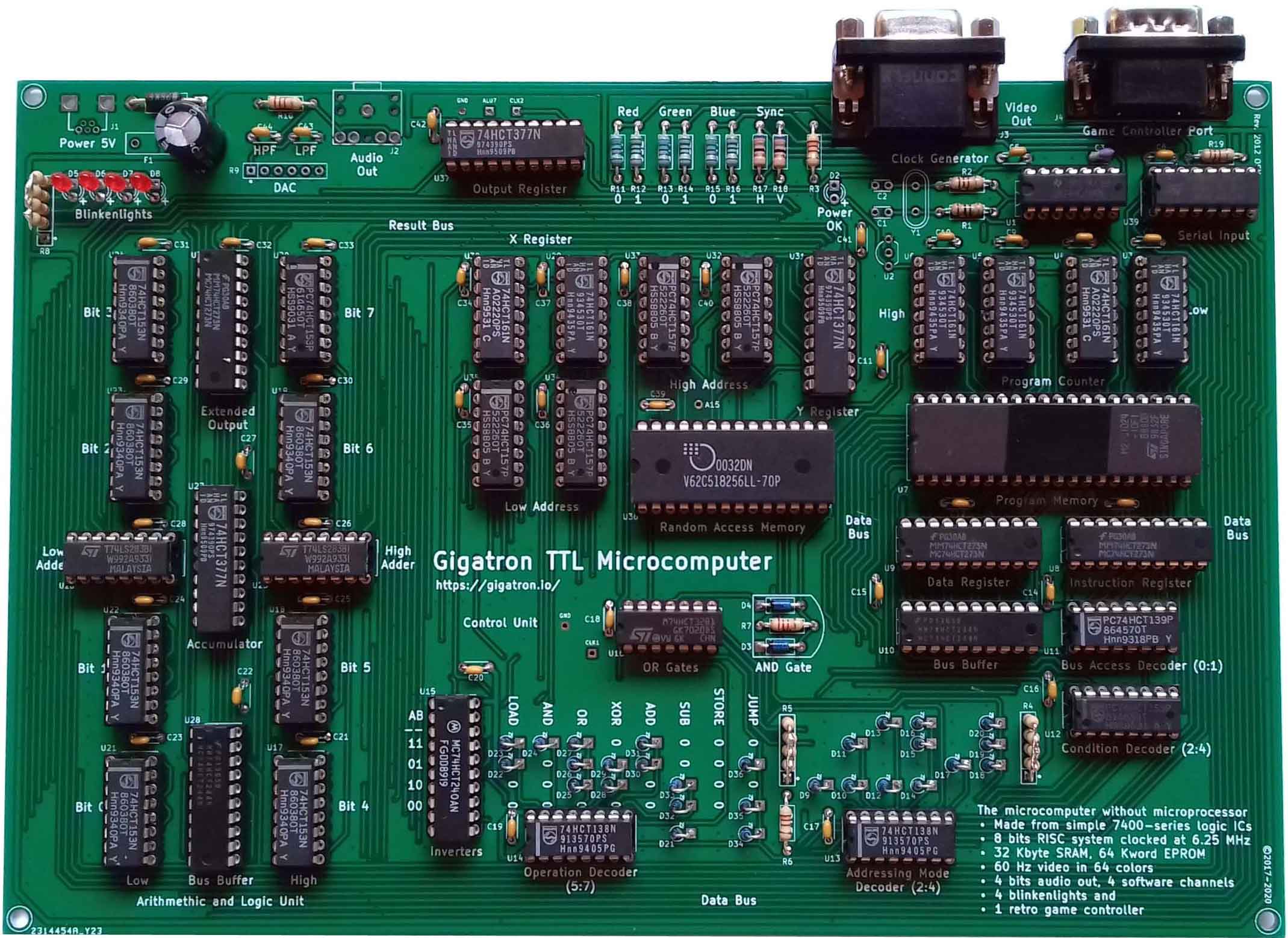

    • Dvoslojna štampana ploča sa zalemljenim komponentama:


    Struja potrošnje ploče je oko 130mA.

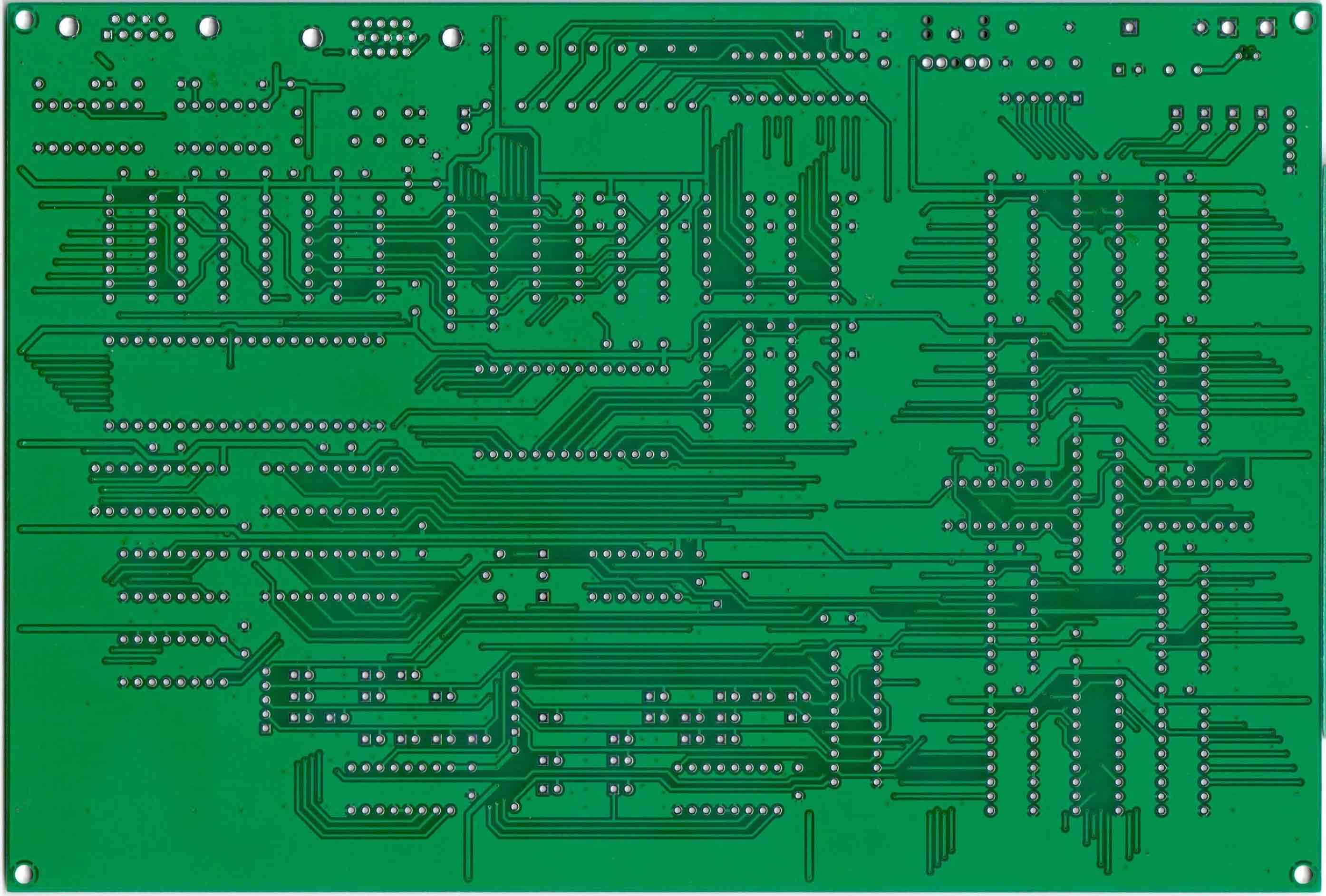

    Izradu PCB možete uraditi preko on-line kompanija: EasyEDA - JLCPCB, Seeed ili PCBWAy

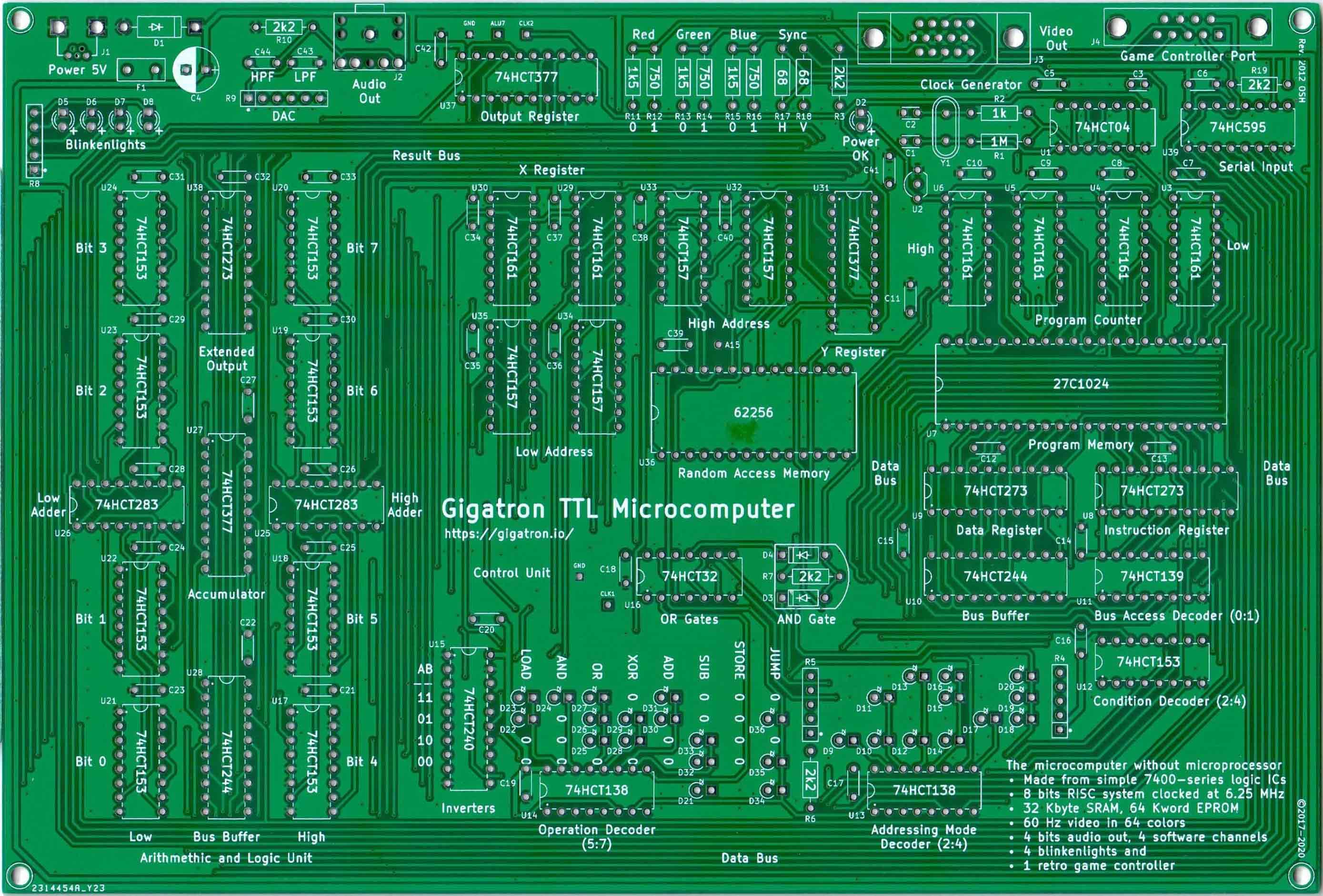

    Dvoslojna PCB štampana ploča je dimenzije 235x160mm.

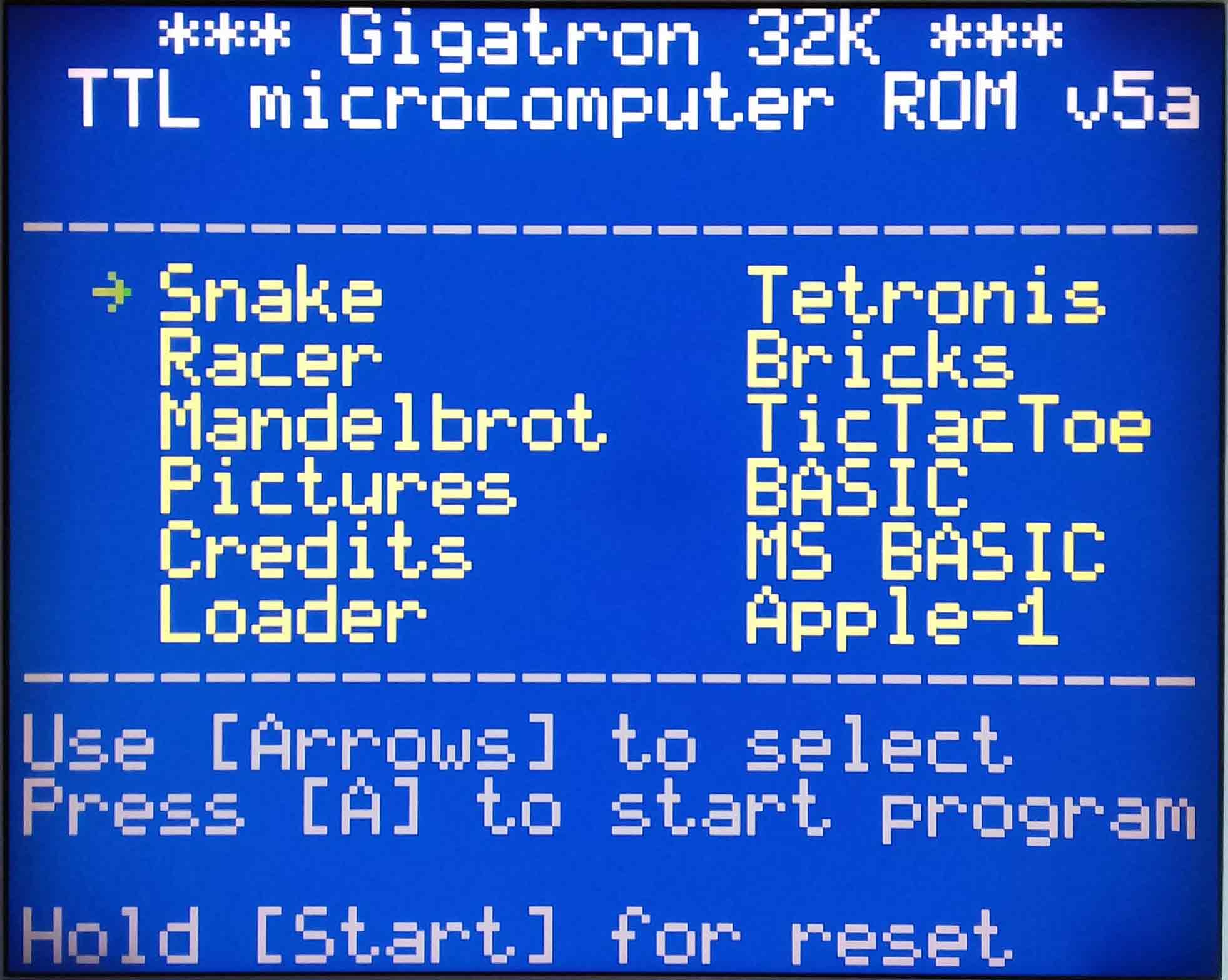

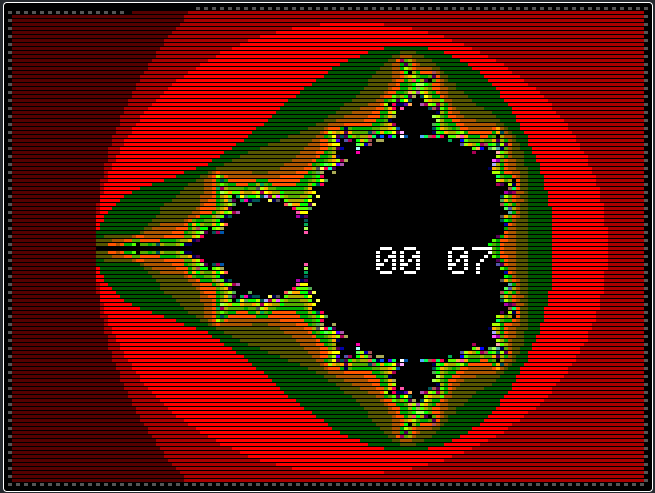

    Izgled menija Gigatron TTL microcomputer ROM verzije v5a:








    U nedostatku kvarc kristala 6.25MHz, clock se može se napraviti od oscilatora 25MHz i delitelja sa 74HCT74,
    u nedostatku reset kola MCP100-450DI može se koristiti otpornik i kondezator:

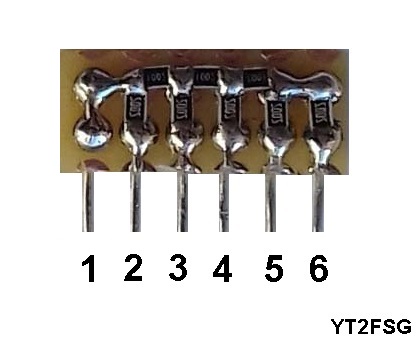

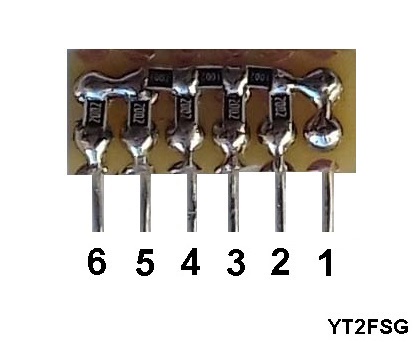

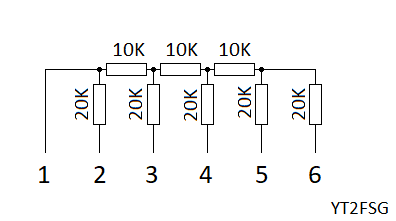

    U nedostatku R2R mreže otpornika R9 (DAC), može se napraviti od SMD otpornika 3 kom. 0805 10K i 5 kom. 0805 20K:


    Šema i štampana ploča Retro Game Controller-a:



    Štampana ploča "Pluggy McPlugface" adaptera za PS/2 tastaturu:
