                                  A. Stabilizator cu 7812


Fig.1 Stabilizator cu 7812 si tranzistoare 2N3772 sau 2N3055

                 Mai intai am construit un stabilizator cu 7812. Aici am intalnit urmatoarele probleme :
- dupa finalizarea constructiei am incercat sa masor curentul debitat de alimentator si am constatat ca utilizand ca sarcina un bec de 12 V/ 45 W scade tensiunea de 13.8 Vcc de la iesirea stabilizatorului, foarte mult ( 8 Vcc );
- am adaugat in paralel condensatoare, dupa redresor ( la intrarea stabilizatorului ) pana am ajuns la valoarea de 23.000 microF/ 40 V;
- in acest moment am reusit sa obtin un curent de aprox. 8 - 9 A fara sa scada tensiunea de la iesirea stabilizatorului ( sigur ca tensiunea din transformator scadea foarte mult, riscand sa deteliorez transformatorul );
- in concluzie nici transformatorul nu era adecvat, ceva de genul 3.3 cm X 4.5 cm, sarma din primar cu diametrul de 0.5 mm si cea din secundar cu diametrul de 1.8 mm, tensiunea din secundar fiind 20.5 Vca ( poate si ea prea mica, in orice caz dupa filtrare, in gol sunt 30.5 Vcc - tensiunea maxima de la intrarea 7812 este 35 Vcc).

                                  Concluzie !

                 La un stabilizator de la care se cer curenti mai mari este necesar un transformator care sa debiteze o tensiune de circa 20 - 21.5 Vca si un curent cat mai mare - la un curent stabilizat de 20 A este necesar un transformator de 400 VA ( dar trebuie tinut cont si de dimensiunea transformatorului ).
                 De asemenea este necesara o filtrare cat mai buna la intrarea stabilizatorului ( a se vedea tabelul de mai jos ).

AmperiCapacitate
11500µF
57500µF
1015000µF
1522500µF
2030000µF
2537500µF
3045000µF
3552500µF
4060000µF

                 Daca exista un transformator de 30 - 50 A la 18 Vca se poate adopta varianta sursei de alimentare Vectronics PS - 30 F sau PS - 50 F, de 30 si respectiv 50 A la 13.8 Vcc ( vezi manualele din www.mods.dk ). La aceste surse condensatorul este are o valoare mai mica, ne mai fiind necesara o compensare a tensiunii, deoarece transformatorul debiteaza un curent suficient pentru ca tensiunea din transformator sa nu scada in consum. In acest caz scade pretul de cost al condensatorului scade foarte mult, dar creste mult prea mult costul transformatorului, care oricum este mult mai mare decat al condensatorului - varianta nerecomandata.

                                  Bibliografie !

- Sursa de tensiune 13.8 Vcc/ 20 A - cu 7812 + BD236 PNP si 6 x 2N3055
Radioamatorul nr. 2/ 1996/ pag. 9
- Alimentator stabilizat 5 - 15 Vcc/ 20 A - cu LM324 + tranzistor TO220 de 7 A + 4 x 2N3772
Radioamatorul nr. 3/ 1996/ pag. 17
- Alimentator 13.2 Vcc/ 20 A - cu 7812 + BD238 + 3 x SDT2908
Radioamatorul nr. 4/ 1996/ pag. 17
- Alimentator 13.5 Vcc/ 20 A cu 7812 + BD? + 2 x 2N3772
Radioamatorul nr. 2/ 1993/ pag. 3 si 2 si nr. 2/ 1996/ pag. 9

                                  B. Stabilizator cu 723

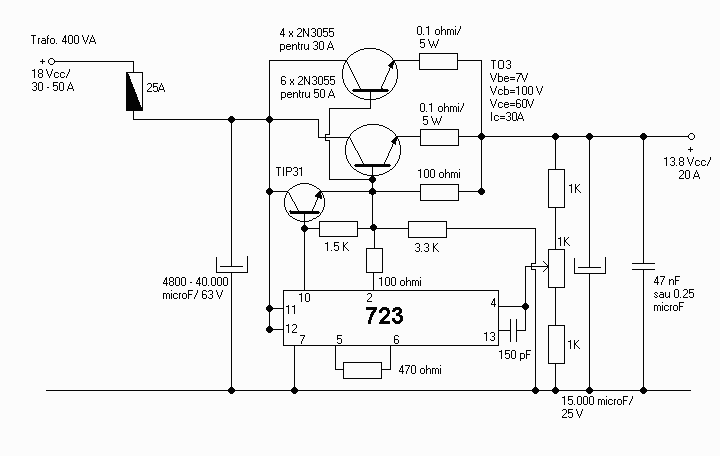

Fig.2 Stabilizator cu 723 si tranzistoare 4 x 2N3772 sau 2N3055

                 Dupa finalizarea constructiei montajului, masurand curentul debitat de stabilizator si utilizand ca sarcina un bec de 12 V/ 21 W am constatat ca tensiunea de la iesirea stabilizatorului scade foarte mult pana la 0.65 Vcc. Am incercat acest test cu un bec de 12 V/ 5 W si in acest caz tensiunea era de 11.0 Vcc. Ce se intampla?
Am schimbat transformatorul ( care cu toate ca avea sarma litata cu diametrul de 0.5 mm in primar si in secundar sarma de CuEm cu diametrul de 1.2 mm, nu aveam dupa redresor mai mult de 13.4 Vcc - tensiune mult prea mica pentru stabilizatorul 723 ) cu transformatorul de la pct. -ul A. ( stabilizatorul cu 7812 ). Am obtinut un curent de 8 - 9 A la o tensiune de 13.8 Vcc.

Concluzia este aceeasi cu cea de la punctul A.

                                  C. Stabilizator de mare putere, usor de realizat

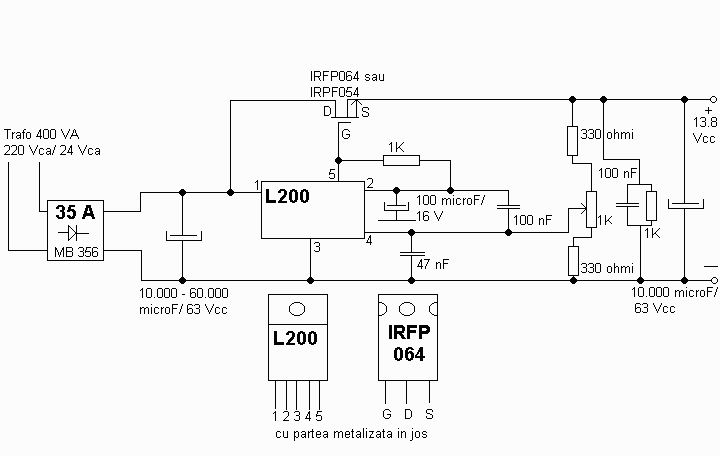

Fig.3 Stabilizator cu C.I. L200 ( 2 A/ 40 V ) si tranzistor N - Fet IRFP 064 ( 70 A/ 60 V/ 300 W )

                 Pentru ca montajul sa nu fie costisitor se poate inlocui tranzistorul N - Fet cu tranzistoare 2N3055, ca si in schema lui OK1AYU, vezi http://www.qsl.net/ok1ayu/projects/zdroj.html.

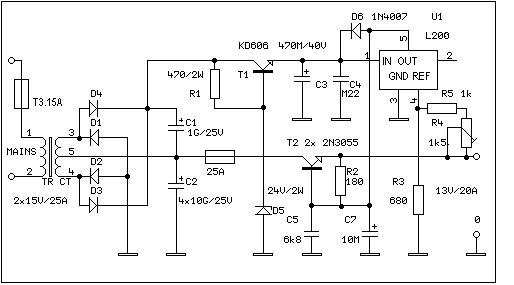

Fig.4 Stabilizator cu C.I. L200 ( 2 A/ 40 V ) si tranzistoare KD606 ( 10 A/ 60 V/ 50 W NPN ) si 2N3055 sau 2N3772

                 In continuare se poate vedea un stabilizator de 2.5 A si tensiune intre 5.1 Vcc si 40 Vcc, cu C.I. L4960. Pentru acest montaj se cere un transformator de 40 VA si o punte redresoare corespunzatoare de 4 - 8 A.

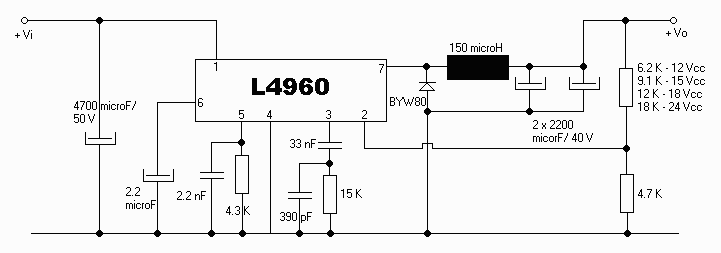

Fig.5 Stabilizator cu C.I. L4960

                 La sfarsitul acestei prezentari, pentru ca materialul sa fie complet in continuare se poate vedea un stabilizator de 4 A si tensiune intre 5.1 Vcc si 40 Vcc, cu C.I. L296.

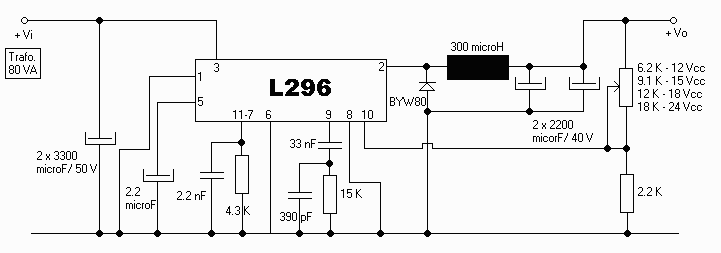

Fig.5 Stabilizator cu C.I. L296

                                  Bibliografie !

Schemele de la C.I. L4960 si L296 au fost preluate din tableta tehnica a producatorului SGS - Thomson Microelectronics.

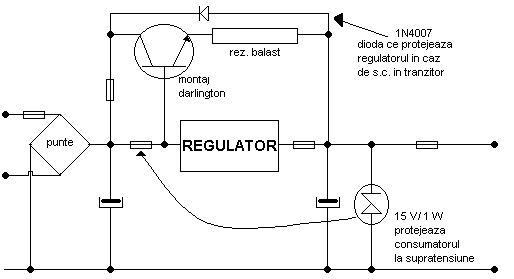

Fig.6 Circuit simplu de protectie a stabilizatoarelor

Scurt calcul al transformatoarelor
Scurt calcul al transformatoarelor

a. Calculul numarului de spirelor necesare infasurarilor primare si secundare

S = a*b = c ( cm ); ( lungimea * latimea pachetului de tole )

50 : c = n ; ( nr. spire/ volt )



b. Calculul puterilor

P - puterea din secundar

P = I * U rezulta I = P/ U

P - puterea din primar

P = 1.25 * P

S – sectiunea transformatorului

S = a * b ( lungimea * latimea )

S =

d – diametrul conductorului

d 0.8 * pentru j = 2 A/ mm



Corespondente intre diametrul conductorului si curent debitat



Diametru

( mm )

Curent

( A )

0.2

0.075

0.25

0.125

0.3

0.2

0.35

0.3

0.45

0.5

0.6

1

0.9

2

1

3

1.2

4

1.3

5

1.5

6

2

10

2.5

15

Corespondente intre sectiunea pachetului de tole si puterea debitata



Sectiunea

( cm )

Puterea

( W )

1

1.5

2

6.2

3

15

4

25

5

40

6

55

7

60

8

100

9

125

10

155

11

200

12

225

13

265

14

320

15

350




Exemple de calcul a unui transformator, in cazul puterilor si a curentilor



1. IN MONTAJ SE DA TENSIUNEA SI CURENTUL ( DIN INFASURAREA SECUNDARA A TRANSFORMATORULUI )

Mai intai se calculeaza puterea sectiunii secundare, in functie de tensiune si curentul necesar la intrare in stabilizator . Curentul I2 este cel necesar consumatorului, iar tensiunea este cea indicata de catalog pentru regulator, alegand o tensiune de aproximativ 70 % din tensiunea maxima admisa la intrarea regulatorului, deoarece tensiunea va creste la intrarea regulatorului sub actiunea condensatoarelor de la intrare.

U2 = 24 Vca si I2 = 20 A Þ P2 = U2 x I2 Þ P2 = 24 x 20 Þ P2 = 480 ( W ), reprezentand puterea necesara in infasurarea secundara;

I2 = 20 A Þ diametrul conductorului din infasurarea secundara = f 3 ( mm );

dar, avand in vedere relatia dintre infasurarile primar si secundar :

P1 = P2 x 1.25 si P2 = 480 ( W ) Þ P1 = 480 x 1.25 Þ P1 = 600 ( W ) reprezentand puterea absorbita de infasurarea primara de la retea si care va influenta si aria sectiunii pachetului de tole, astfel :

S = a x b = Þ S = Þ S = 24,5 ( cm) = a x b;

Daca P1 = 600 ( W ) si U1 = 220 ( Vca ), tensiunea de retea, Þ I1 = P1/ U1 Þ I1 = 600/ 220 Þ I1 = 2.72 ( A ) Þ diametru conductorului infasurarii primare = f 1 ( mm ).

2. AVEM UN PACHET DE TOLE CU ARIA SECTIUNII S = 45 cm .

S = Þ P1 = S Þ P1 = 45 Þ P1 = 2025 ( W ), reprezentand puterea pe care poate sa o debiteze sectiunea primara;

P1 = U1 x I1 Þ I1 = P1/ U1 Þ I1 = 2025/ 220 Þ I1 = 9.2 ( A ), reprezentand curentul absorbit de la retea de transformator Þ diametru conductorului infasurarii primare = f 2 ( mm );

dar, avand in vedere relatia dintre infasurarile primar si secundar :

P1 = P2 x 1.25 Þ P2 = P1/ 1.25 Þ P2 = 2025/ 1.25 Þ P2 = 1620 ( W ), reprezentand puterea maxima admisa in secundar;

Stiind ca P2 = U2 x I2 Þ I2 = P2/ U2 Þ I2 = 1620/ 24 Þ I2 = 67.5 ( A ),

Þ diametrul conductorului infasurarii secundarului = f 24 mm.


   In incheierea acestui material, o recapitulare a problemelor :
1) mai intai trebuie facut un calcul al transformatorului, pentru a vedea daca pachetul de tole permite debitarea unui curent cerut in infasurarea secundarului si daca grosimea conductorului din infasurarea secundarului va permite obtinerea unui curent dorit ( se verifica in tabel );
2) toate legaturile trebuiesc facute cu conductoare multifilar groase, diametru 2 - 4 mm, chiar 6 in unele cazuri si conexiunile foarte bine executate, altfel curentul debitat de alimentator pe sarcina va fi foarte mic, chiar daca toate componentele alimentatorului ar anunta un curent debitat foarte mare; ar fi bine sa nu existe intreruperi in conductoare, sa se utilizeze un singur conductor, eliminandu-se cat mai mult conexiunile; conductoarele sarcinii, de asemenea trebuie sa aibe un diametru mare, eliminandu-se pierderile in conductoare;
3) puntea redresoare trebuie sa aibe o valoare corespunzatoare curentului cerut, eventual montata pe un radiator; ea nu se va incalzi daca este aleasa o punte de o valoare putin mai mare;
4) condensatoarele trebuie sa asigure o compensare indestulatoare, sa reziste la o valoare a tensiunii de dupa redresor de cel putin 40 Vcc, iar conexiunile de asemenea facute foarte bine si cu un conductor gros; se recomanda a se utiliza condensatoare cu borne de legatura groase, chiar daca sunt mai costisitoare;
5) se recomanda utilizarea schemei L200 + BD 235 ( eventual alt tranzistor de curent mai mare, aceeleasi tensiuni ) + 6 x 2N3772 ( tranzistorul 2N3055 va stabiliza un curent destul de mic ), chiar daca aceasta varianta de montaj ar implica costuri mai mari;
6) radiatorul trebuie sa fie corespunzator ca si suprafatata si ca si material din care este confectionat ( sa nu fie casant ), altfel tranzistoarele se vor incalzi in timpul functionarii indelungate;
7) rezistoarele din emitoarele tranzistoarelor 2N3772 trebuie sa aibe o valoare cat mai apropiata de 0.1 ohmi si sa reziste la un curent cat mai mare.
