CM WIF-Antenna (Wireframe Inverted F Antenna)

CM Design by Nicolae Crisan - YO5OUC

CM 10 April 2016

CM Resonance at 52 MHz

CM More details at http://qsl.net/yo5ouc

CE

SY f=52.71        'the frequency in MHz

SY D=0.002        'diameter of the radiator's wire in mm

SY lambda=300/f        'wave length in meters

SY A=2.1        'length

SY B=A        'width

SY h=0.088        'distance from ground

SY Dl=A/10        'Grid width

SY nrs=10        'number of segments

GW        1        nrs/2        -A/2        -B/2        h        0        -A/2        h        D/2

GW        2        nrs/2        -A/2        -B/2+Dl        h        0        -B/2+Dl        h        D/2

GW        3        nrs/2        -A/2        -B/2+Dl*2        h        0        -B/2+Dl*2        h        D/2

GW        4        nrs/2        -A/2        -B/2+Dl*3        h        0        -B/2+Dl*3        h        D/2

GW        5        nrs/2        -A/2        -B/2+Dl*4        h        0        -B/2+Dl*4        h        D/2

GW        6        nrs/2        -A/2        -B/2+Dl*5        h        0        -B/2+Dl*5        h        D/2

GW        7        nrs/2        -A/2        -B/2+Dl*6        h        0        -B/2+Dl*6        h        D/2

GW        8        nrs/2        -A/2        -B/2+Dl*7        h        0        -B/2+Dl*7        h        D/2

GW        9        nrs/2        -A/2        -B/2+Dl*8        h        0        -B/2+Dl*8        h        D/2

GW        10        nrs/2        -A/2        -B/2+Dl*9        h        0        -B/2+Dl*9        h        D/2

GW        11        nrs/2        -A/2        -B/2+Dl*10        h        0        -B/2+Dl*10        h        D/2

GW        12        nrs        -A/2        -B/2        h        -A/2        B/2        h        D/2

GW        13        nrs        -A/2+Dl        -B/2        h        -A/2+Dl        B/2        h        D/2

GW        14        nrs        -A/2+Dl*2        -B/2        h        -A/2+Dl*2        B/2        h        D/2

GW        15        nrs        -A/2+Dl*3        -B/2        h        -A/2+Dl*3        B/2        h        D/2

GW        16        nrs        -A/2+Dl*4        -B/2        h        -A/2+Dl*4        B/2        h        D/2

GW        17        nrs        -A/2+Dl*5        -B/2        h        -A/2+Dl*5        B/2        h        D/2

GW        18        1        0        -B/2        0        0        -B/2        h        D/2

GW        19        1        0        -B/2+Dl        0        0        -B/2+Dl        h        D/2

GW        20        1        0        -B/2+Dl*2        0        0        -B/2+Dl*2        h        D/2

GW        21        1        0        -B/2+Dl*3        0        0        -B/2+Dl*3        h        D/2

GW        22        1        0        -B/2+Dl*4        0        0        -B/2+Dl*4        h        D/2

GW        23        1        0        -B/2+Dl*5        0        0        -B/2+Dl*5        h        D/2

GW        24        1        0        -B/2+Dl*6        0        0        -B/2+Dl*6        h        D/2

GW        25        1        0        -B/2+Dl*7        0        0        -B/2+Dl*7        h        D/2

GW        26        1        0        -B/2+Dl*8        0        0        -B/2+Dl*8        h        D/2

GW        27        1        0        -B/2+Dl*9        0        0        -B/2+Dl*9        h        D/2

GW        28        1        0        -B/2+Dl*10        0        0        -B/2+Dl*10        h        D/2

GE        1

LD        5        1        1        nrs/2        1390000

LD        5        2        1        nrs/2        58000000

LD        5        3        1        nrs/2        1390000

LD        5        4        1        nrs/2        58000000

LD        5        5        1        nrs/2        1390000

LD        5        6        1        nrs/2        58000000

LD        5        7        1        nrs/2        1390000

LD        5        8        1        nrs/2        58000000

LD        5        9        1        nrs/2        1390000

LD        5        10        1        nrs/2        58000000

LD        5        11        1        nrs/2        1390000

LD        5        12        1        nrs        58000000

LD        5        13        1        nrs        1390000

LD        5        14        1        nrs        58000000

LD        5        15        1        nrs        1390000

LD        5        16        1        nrs        58000000

LD        5        17        1        nrs        1390000

GN        2        0        0        0        4        1.69e7

EK

EX        0        6        5        0        1        0        0

FR        0        0        0        0        f        0

EN

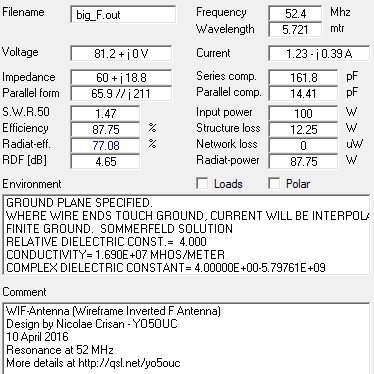

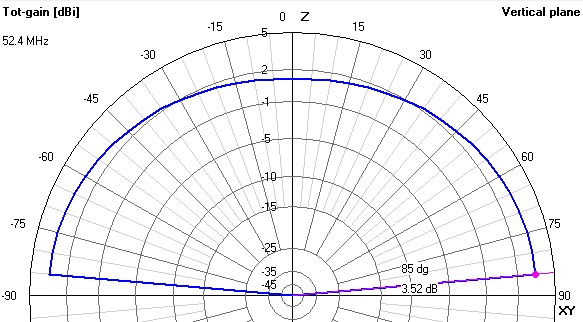

WIFA stands for Wire Frame Inverted F Antenna. It resembles with microstrip inverted F antenna but is redisign according to the wire frame technique derived from computer graphics to confine to the 52 MHz radio band. This reduces the problem from Two-dimensional to One-Dimensional and allowing the design and modeling in 4NEC2. It is a very low profile antenna upon 8.8 cm over a galvanized iron sheet roof. It has a decent gain at very low inclination angle in vertical plane, beeing ideal for the use upon flat roofs insulated with iron sheet. Is derived from shortend to the ground (SGN) antenna class. Unfortunatelly it has a narrow bandwidth under 2% and not covering all 6 meters radio band plan without of an AT usage.
