Acest aparat este un accesoriu foarte important intr-o statie radio, deoarece unele antene nu se pot acorda fara el. Schema folosita se bazeaza pe o bobina cu prize si doua condensatoare variabile duble fara comutator de game, si am preluat-o de pe site-ul lui PA0FRI.
Schema antena tunner

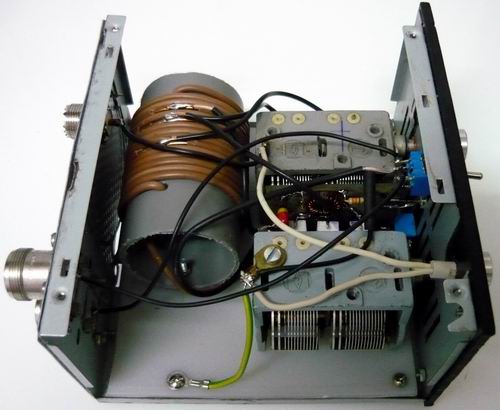

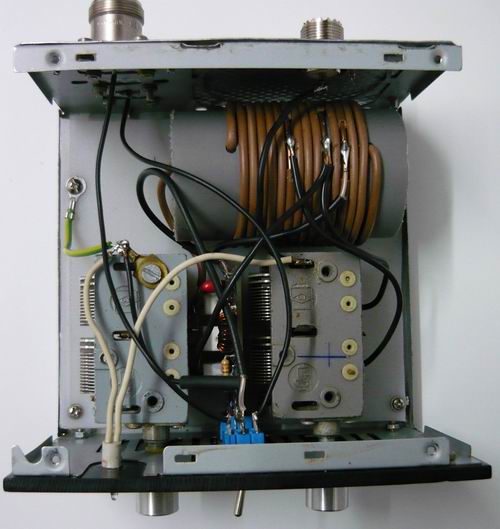

Dupa cum se vede, schema prezinta doua variante de conectare in functie de impedanta antenei folosite. Avantajul acestui antena tunner este ca foloseste o singura bobina fara comutator si doua condensatoare variabile duble. Indicatia acordului exact se face cu un indicator de SWR-minim cu LED. Schema acestui indicator si datele de constructie au fost preluate de la Hendricks QRP Kits: LED SWR Bridge. Toata constructia am introdus-o intr-o carcasa de sursa de PC.
