Dispozitivul prezentat in cele ce urmeaza, este folosit pentru reglarea intensitatii luminoase a unui bec, cu ajutorul unei telecomenzi folosite la aparatura din casa. Comanda data de catre telecomanda, ajusteaza intensitatea luminoasa si opreste sau porneste iluminarea, toate astea facandu-se dintr-un singur buton. Acest buton poate fi oricare de pe telecomanda. Dispozitivul invata butonul telecomenzii in momentul in care se tine apasat mai mult de 2,5 secunde. Apoi toate comenzile se dau succesiv. Momentul in care dispozitivul a invatat semnalul trimis din telecomanda, este marcat de un semnal sonor prin intermediul unui buzzer. Dupa terminarea comenzilor date, se emite din nou un semnal sonor care marcheaza sfarsitul tuturor comenzilor si pierderea comunicatiei cu telecomanda. Un nou ciclu se reia din momentul in care se tine din nou apasata orice tasta de pe telecomanda, un timp mai lung de 2,5 secunde. Acest proiect l-am preluat de pe site-ul:

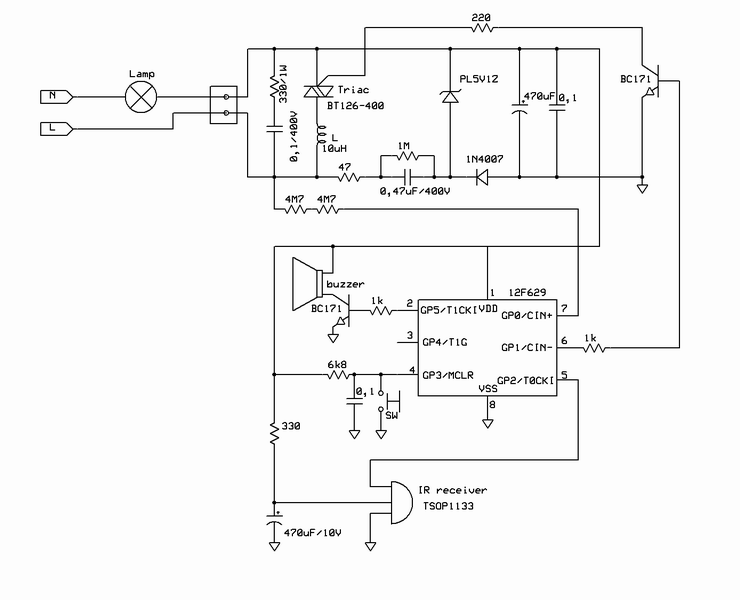

Fata de schema originala, am adus unele modificari, care constau in adaugarea unui tranzistor pentru comanda buzzerului, deoarece sunetul emis se auzea slab. Cu aceasta modificare, sunetul emis este mai tare, iar buzzerul este unul de impedanta mica, 30 Ohmi, recuperat din calculatoare sau placi de modem vechi.

IR Light Dimmer

Dispozitiv pentru controlul luminii din telecomanda cu PIC12F629
