DUAL-TONE Audio Generator

Dual tone generator pentru testarea liniaritatii transceiverelor SSB

26.06.2025

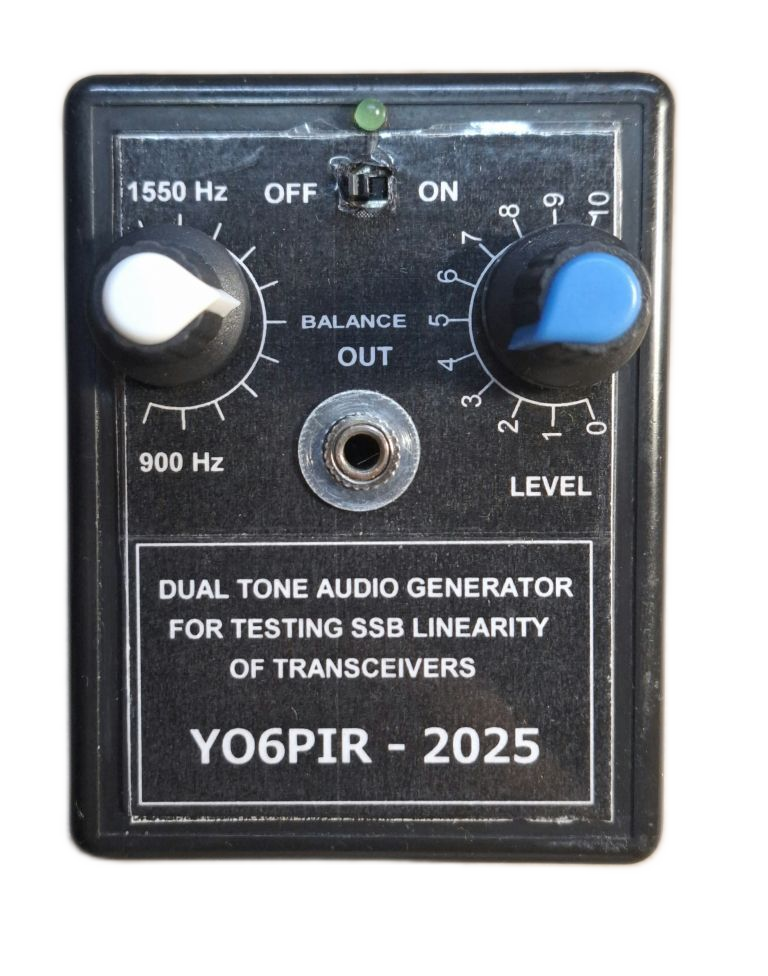

Fig.1: Dual-Tone Generator vedere de ansamblu

Transceiverele SSB (Single Side Band) necesita o calibrare extrem de precisa a linearitatii semnalului de emisie, in special in zona de operare a benzii audio. Linearitatea optima este obtinuta prin reglarea corecta a balansarii mixerului de emisie, astfel incat spectrul rezultat sa respecte cerintele impuse de filtrul SSB utilizat in calea de emisie. Pentru evaluarea si optimizarea acestui parametru se utilizeaza metoda injectarii unui semnal de test format din doua tonuri sinusoidale distincte: primul, situat in proximitatea limitei inferioare a benzii de trecere (aproximativ 800...900 Hz), iar cel de-al doilea, apropiat de limita superioara a benzii (aproximativ (1500...1800)Hz). Acest semnal de test permite observarea comportamentului sistemului de emisie pe intregul spectru audio relevant pentru SSB, in intervalul (500...2500)Hz. Semnalul emis trebuie sa reflecte fidel aceste componente, fara distorsiuni armonice semnificative sau compresii dinamice nedorite, indicand astfel o functionare liniara a lantului de emisie. In acest scop, am realizat un generator audio dual-tone dedicat, care faciliteaza ajustarea fina si reproductibila a transceiverelor construite de mine in regim propriu, precum si a celor aflate in constructie.

Schema abordata este una deosebit de simpla si consta in doua oscilatoare RC cu doua tranzistoare npn obisnuite si cateva piese. Ideea este preluata dela un radioamator german si am descarcat-o de pe site-ul acestuia. Este vorba de:
Peter Rachow, DK7IH

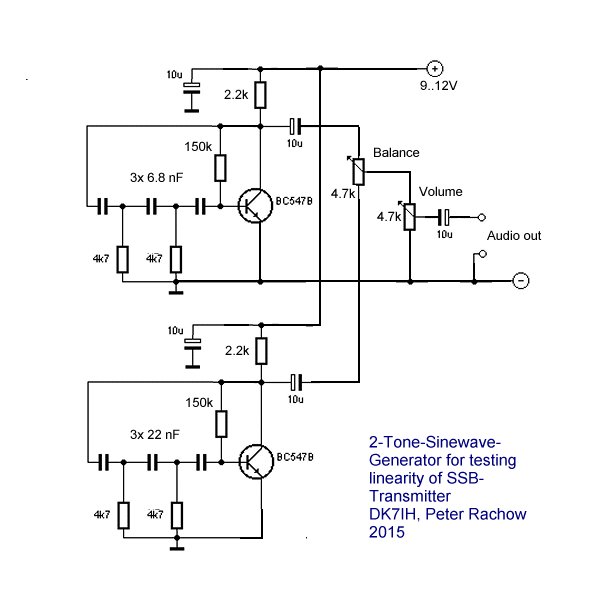

Fig.2: Dual-Tone Generator Schema de principiu

Constructia aparatului

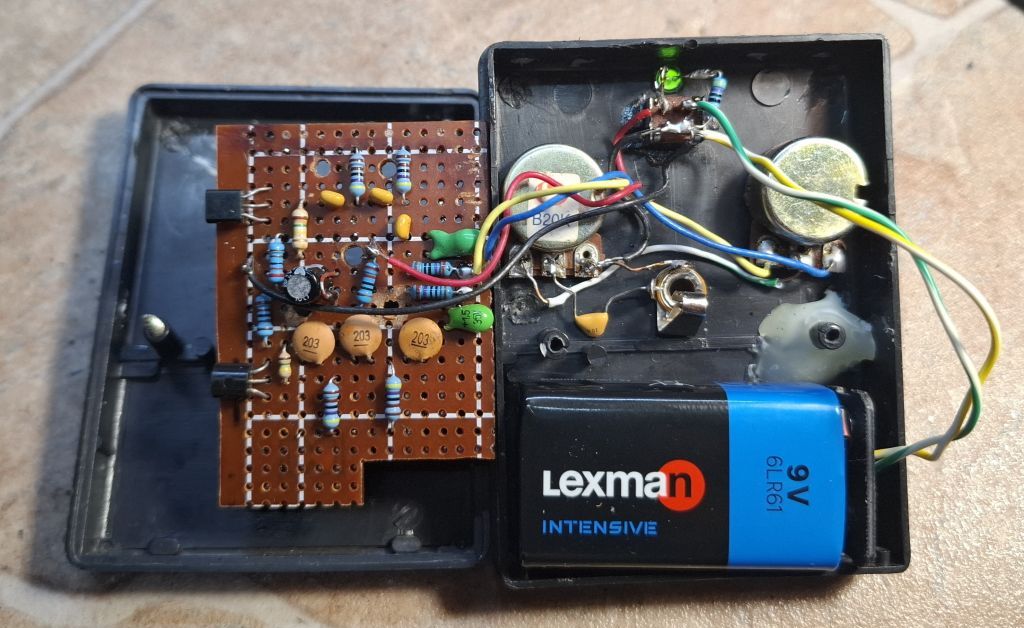

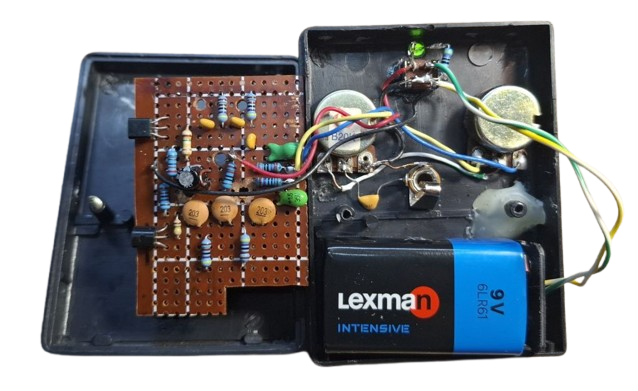

Fig.3: Dual-Tone generator vedere interior

Intreg aparatul l-am incasetat intr-o caseta de mici dimensiuni, mare cat o tabachera de tigari, care a fost recuperata de la un alt aparat vechi ne-utilizat. Nu am folosit cablaj imprimat deoarece intreg aparatul (daca pot sa-i spun asa, HI!) este ridicol de simplu, de construit si de pus la punct. Am folosit o bucata de cablaj cu gaurele, si aceasta, recuperata. Alimentarea se face dela o baterie de 9V careia i-am redus tensiunea cu o rezistenta si o dioda Zenner de 6,8V pentru a compensa scaderea tensiunii bateriei in timp.

Cateva imagini cu testele facute pe transceiver cu semnal dela acest mic generator, se pot vedea in sectiunea Movie Demo.
