Acest transceiver l-am contruit dupa o idee care mi-a venit in timp ce studiam un controller interesant al lui UT5QBC, cu STM32F103 si DDS cu
circuitul Si5351. Afisarea S-metrului sub forma clasica, cu ac, mi-a atras atentia in mod deosebit. Toate datele de constructie ale controllerului,
inclusiv softul, le gasiti pe site-ul autorului: UT5QBC
Multumesc autorului pe aceasta cale.
Fig.2: DDS Controller
Am inceput contructia transceiverului, bine-nteles cu acest controller, pe care l-am plantat pe o placuta cu gaurele perforate fara un cablaj imprimat dedicat. Am fost curios sa vad cum functioneaza in ansamblu cu afisajul, care este un LCD de 160x128 pixeli cu controller ST7735. Langa STM32 se afla circuitele de comutare ale benzilor, cu decodorul CD4028 si ULN2803(optional ULN2003), deoarece iesirile din STM32 sunt in cod BCD pe 3 pini si de aceea are nevoie de decodare.
Odata terminata placa cu microcontroller, m-am gandit ce scherma de principiu sa abordez pentru partea de radio? In trecut am abordat o schema de principiu cu circuite mixer dublu-echilibrat tip MC1496 si mi-a placut calitatea semnalului receptionat precum si cea a semnalului DSB generat cu aceste mixere. Am cautat pe net si am gasit o abordare foarte apropiata de ceea ce am folosit eu in trecut, la un radioamator din Indonezia, YE3CIF. Si el a folosit in constructiile sale proiectul de controller de la UT5QBC.
Iata schema de principiu a transceiverului Fancy510 imprumutata de la YE3CIF care a construit o varianta Monoband cu doua mixere MC1496. Eu am folosit echivalentele romanesti ale acestor mixere, cu denumirea de ROB796-1 pe care le-am primit donatie de la un radioamator amabil.

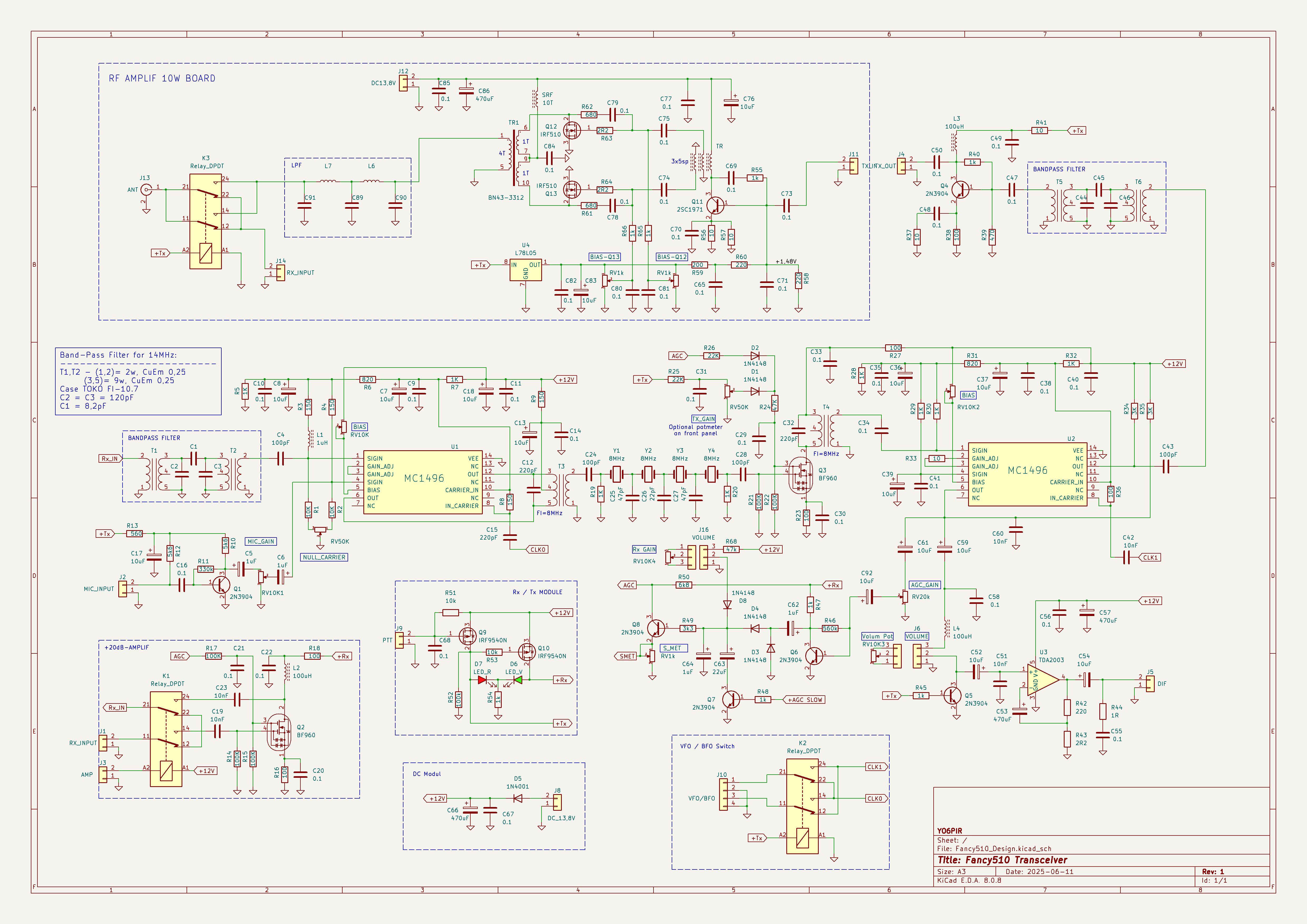

Fig.3: Schema electrica a transceiverului
Pe placa de baza a transceiverului am pus doar un singur filtru trece-banda pentru 14MHz, urmand ca dupa finalizarea transceiverului sa fac o placa de adaptare pentru toate cele 5 benzi pentru care am gandit acest transceiver.

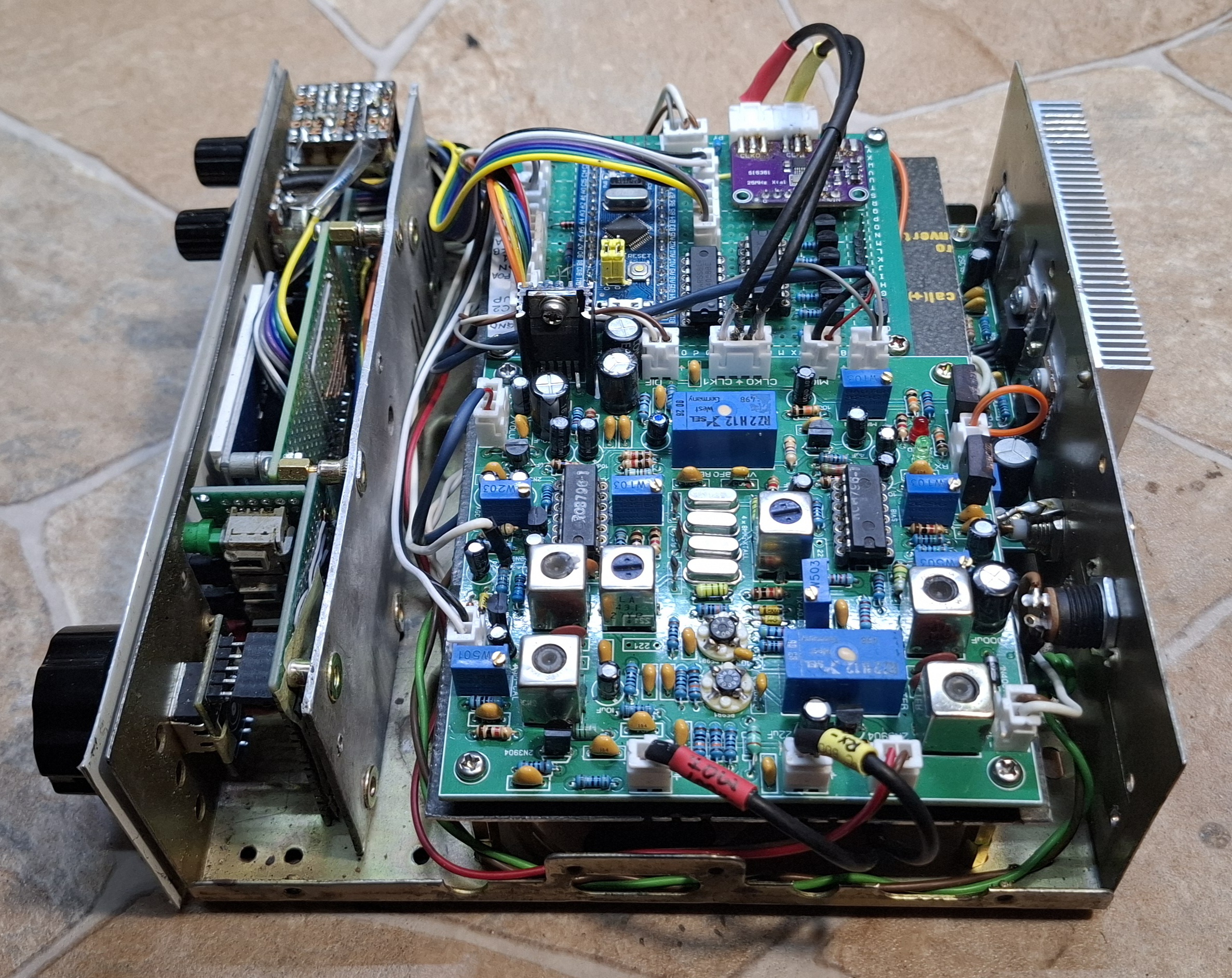

Fig.4: Motherboard-ul transceiverului

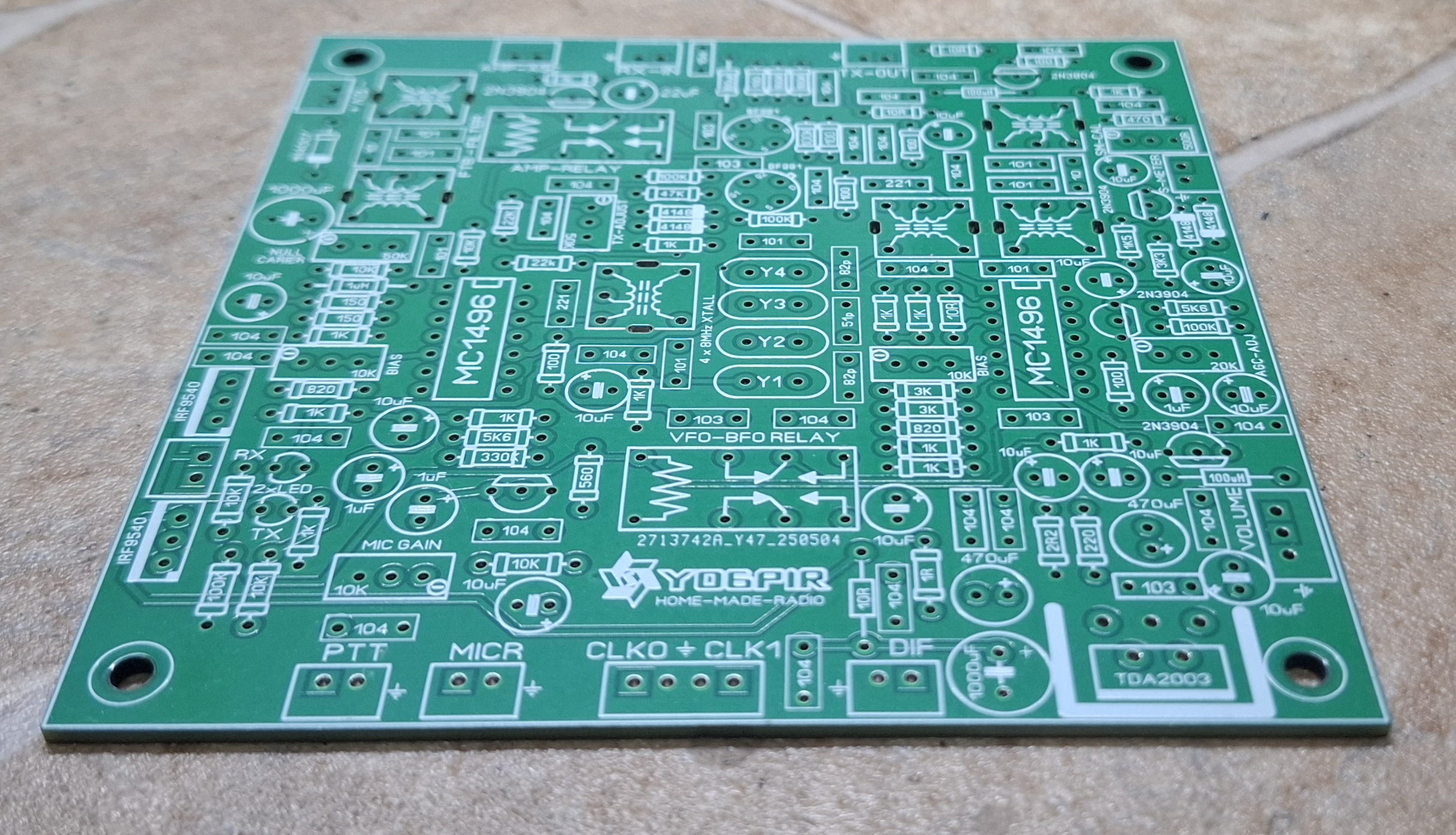

Cablajul acesta l-am executat dupa un proiect propriu la firma JLCPCB din China in conditii foarte bune calitativ. Nu am gasit nicaieri pe site-ul autorului YE3CIF, fisierul de cablaj imprimat pt.descarcare, si a trebuit sa-l proiectez de la zero, inspirandu-ma doar din pozele vazute la el pe site. Deasemenea si cablajul etajului final de 10W l-am executat la fel dupa niste poze vazute pe net. Iata cele doua cablaje: Fig.5: Motherboard-pcb

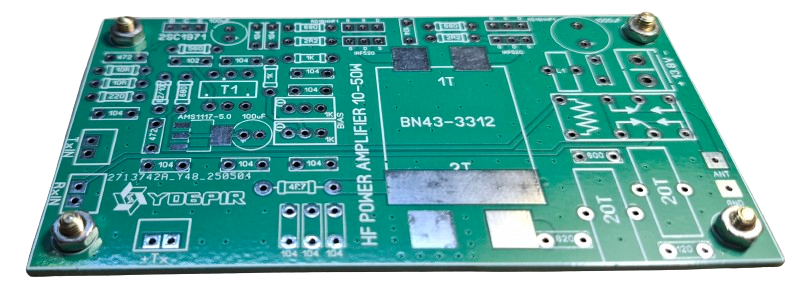

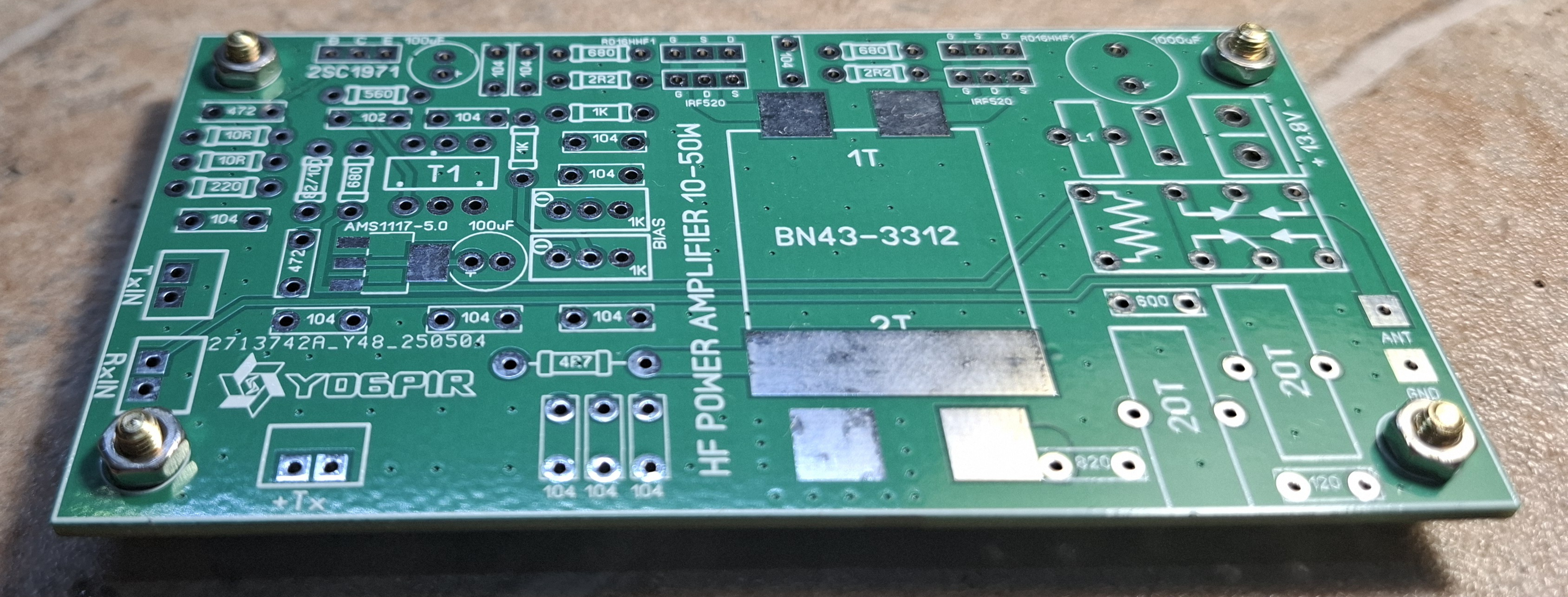

Fig.6: Final 10W pcb
Etajul final l-am concentrat in partea de jos sub placa de baza si am adaptat un radiator recuperat dela o plca video de PC. Trebuie sa mentionez ca folosirea tranzistoarelor finale IRF510 nu sunt tocmai potrivite pentru banda de 14MHz. Pentru frecvente peste 7MHz trebuie utilizate tranzistoare RD16HFF1 pentru putere de iesire de cel putin 10W. Aceste tranzistoare se monteaza izolat cu folie de silicon si distantiere de plastic.

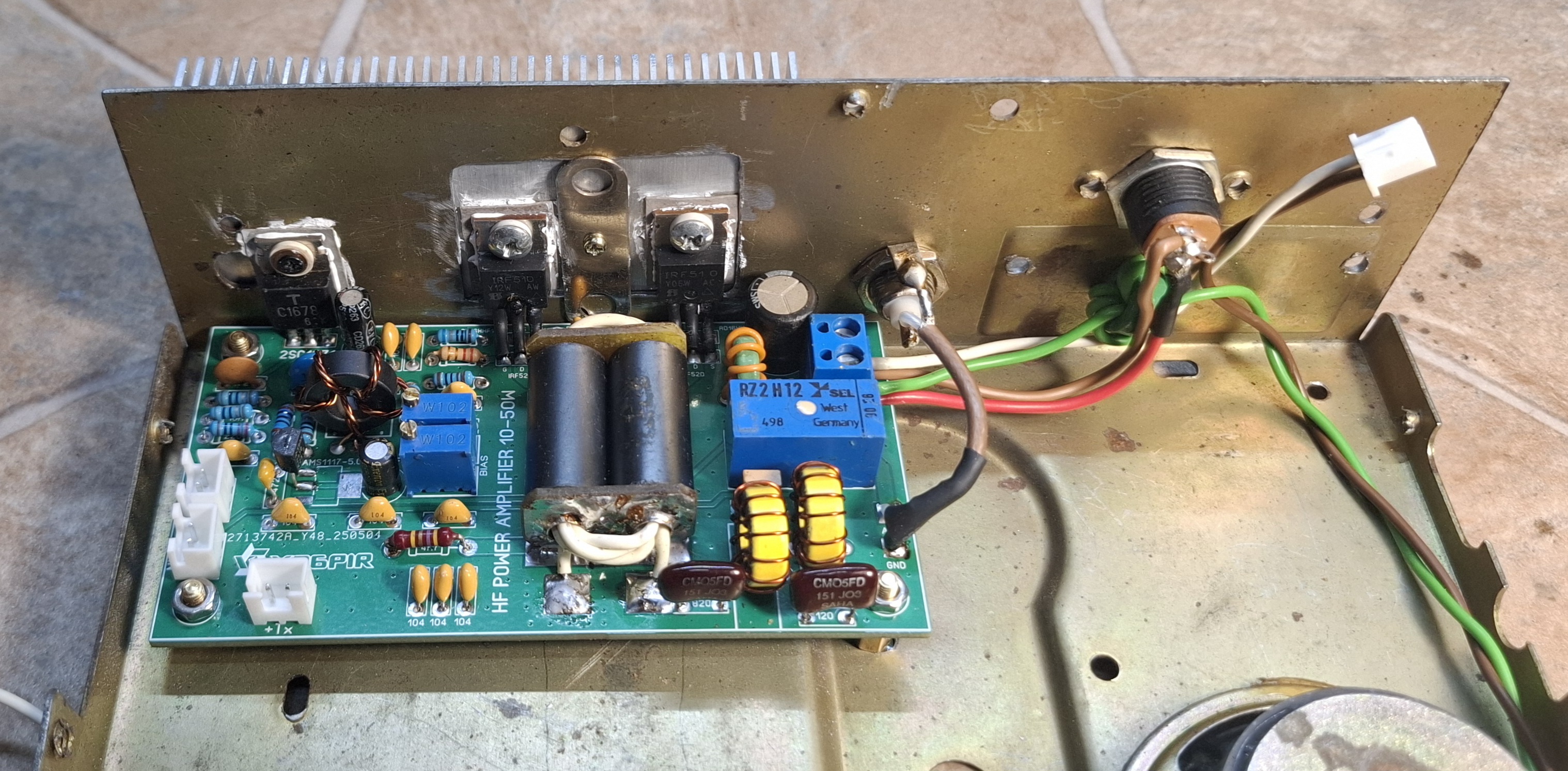

Fig.7: Etajul final

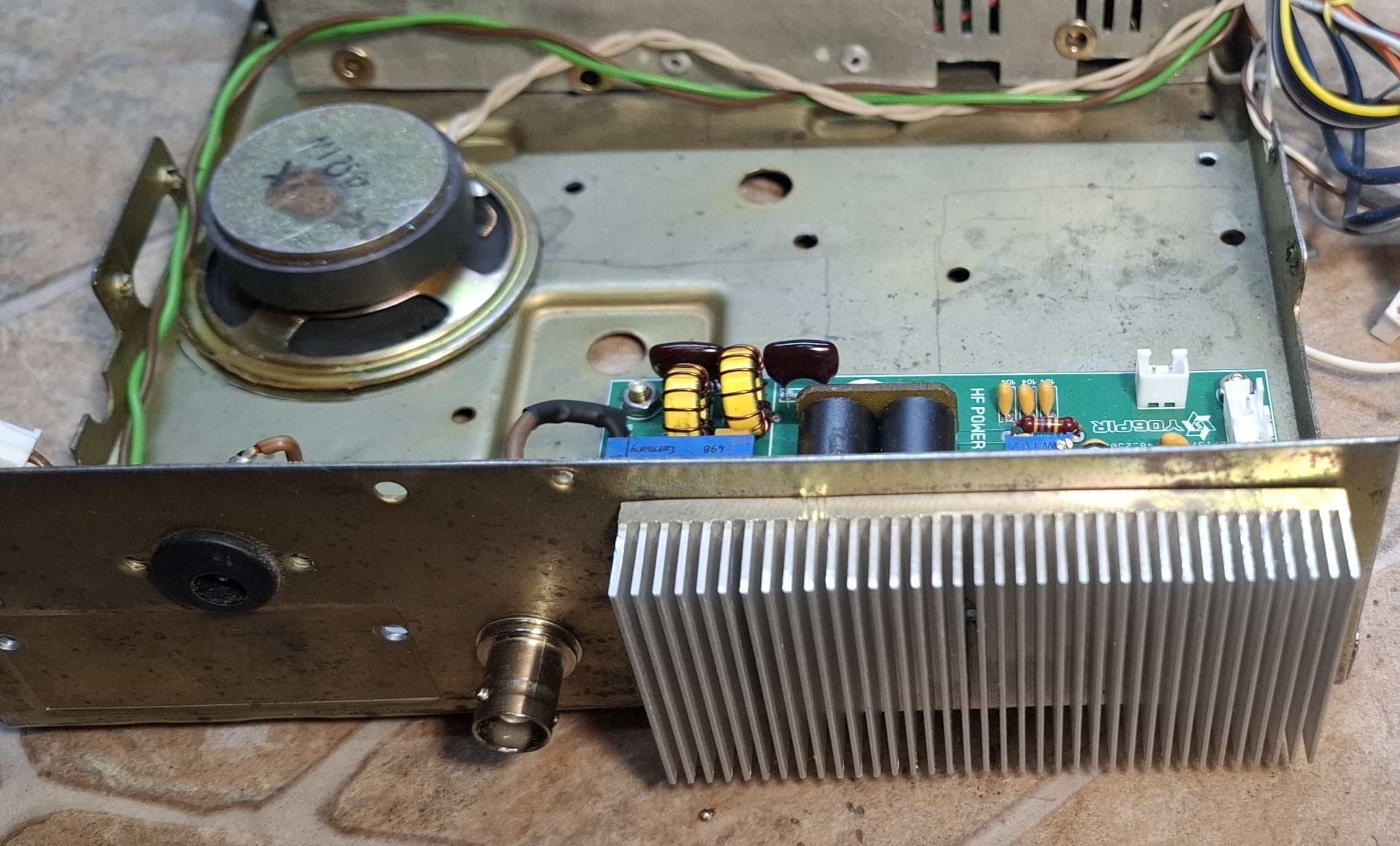

Fig.8: Radiator

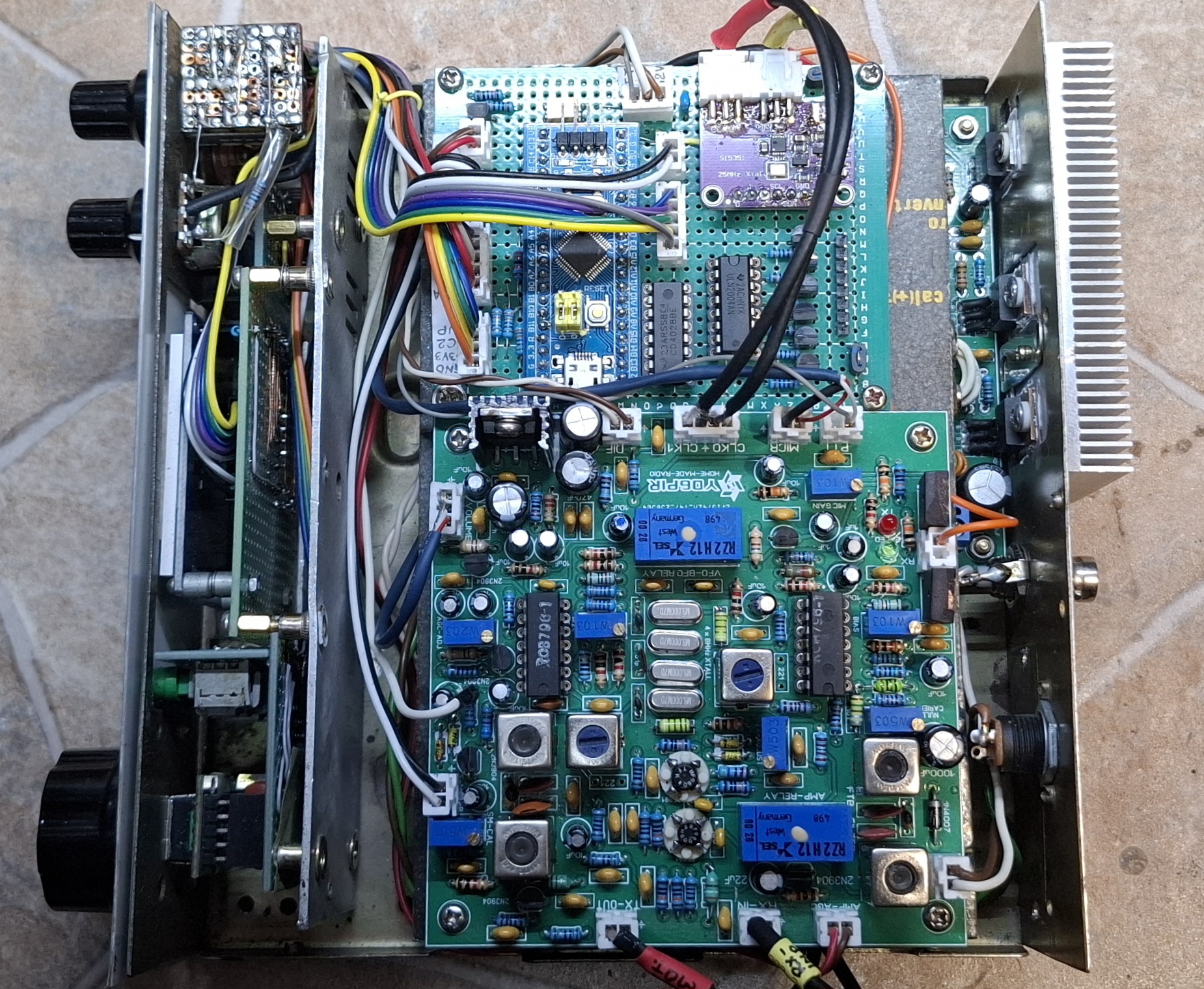

Fig.9: Vedere de sus

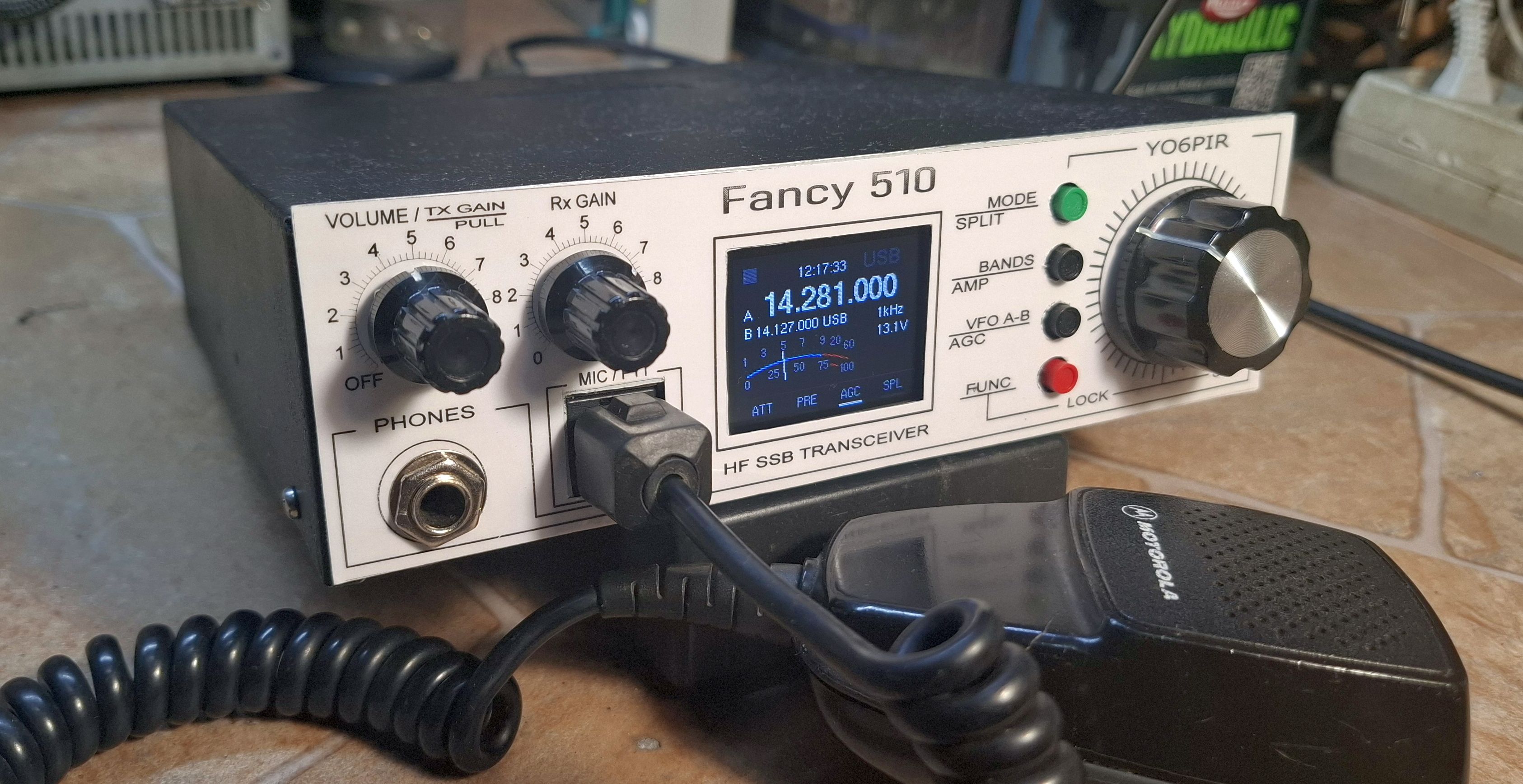

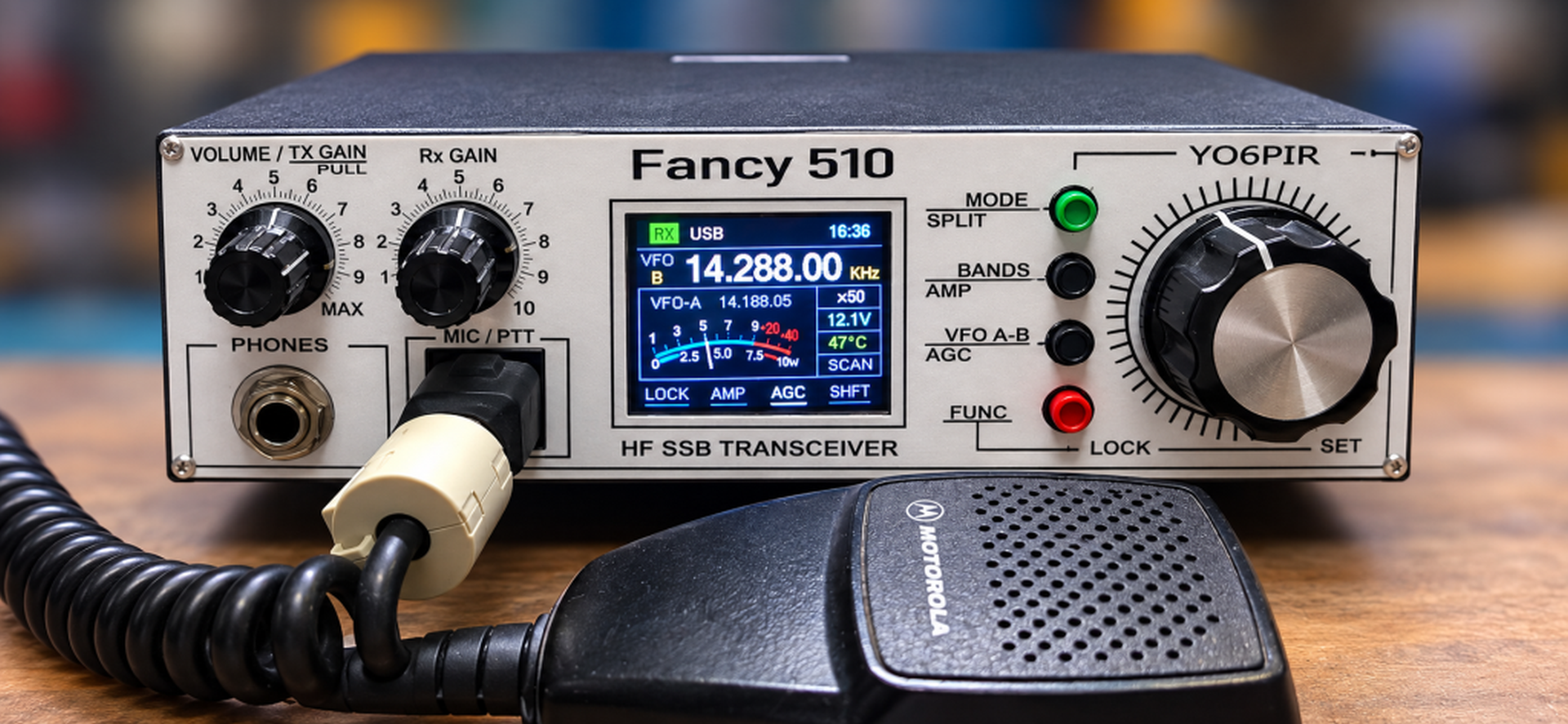

Fig.10: Fancy510 final version
Fancy 2 / 2026
01.09.2026
Controler de transceiver bazat pe STM32F103 si Si5351,
dezvoltat ca o reconstructie software completa si o evolutie functionala
a firmware-ului original Fancy 510. Au mai fost modificate si unele module hardware si au mai fost adaugate module noi cum ar fi: ceas RTC cu DS1337 si senzor de temperatura radiator finali.
Functii principale
Controler STM32F103C8T6
Display TFT ST7735 de 1.8", comandat prin SPI hardware
Reset IF SHIFT si functie de blocare a encoderului
Moduri de lucru LSB / USB / CW
Reglaj fin BFO cu pasi de 10 Hz / 1 kHz
Offset de purtatoare CW in emisie pentru acord si reglajul antenei
Sistem reglabil de pasi VFO, cu pasi selectabili / bypass
Raport configurabil pentru encoder si functie Encoder LOCK
Control multi-functie / tri-state pentru butoane
Feedback vizual la pragul de apasare lunga
Comutare automata a benzilor prin iesiri BCD
Control AGC, PREAMP si ATT
Functii de scanare continua si scanare intre VFO A/B
Logica de oprire a scanarii la semnal / PTT / interventie manuala
S-metru analogic desenat pe display
Monitorizare temperatura PA cu termistor NTC de 10K
Refresh mai rapid al temperaturii in emisie
Monitorizare si calibrare a tensiunii de alimentare
RTC extern ISL12057 cu alimentare de backup
Afisare ceas cu fallback in lipsa RTC-ului
Calibrare frecventa cristal Si5351
Reglaj independent al puterii de iesire pentru CLK0 / CLK1 / CLK2
Setari persistente stocate in EEPROM emulat
Scrieri EEPROM intarziate pentru reducerea uzurii memoriei Flash
Structura versionata pentru setarile persistente, cu suport pentru migrare
Meniuri separate User Settings si System Settings
Indicatori compacti de stare in main screen si footer
Splash screen animat la pornire
SPI hardware si redraw partial optimizat pentru interfata rapida, fara flicker
Compilare STM32 cu LTO activ pentru utilizare mai eficienta a memoriei Flash
Obiective de proiectare
Functionare rapida si raspuns prompt la comenzi
Cod curat si compact
Utilizare minima inutila a memoriei Flash
Calibrare simpla si utilizare practica in exploatare
Persistenta sigura, fara scrieri excesive in Flash
Drivere modulare si reutilizabile pentru proiecte viitoare
Fancy 510 Versiunea 2 este conceput ca un inlocuitor modern,
servisabil si extensibil pentru firmware-ul original inchis, pastrand in
acelasi timp spiritul, aspectul si filosofia de utilizare a transceiverului original.
