Preselector Unde Scurte

Preselector vedere de sus

Acest preselector, este un montaj realizat dupa o schema a lui YO6MD, care il recomanda pentru rezultatele bune obtinute la receptia in benzile de unde scurte. Eu l-am realizat ca un apendice al transceiverului A412. Schema si detaliile de executie ale bobinelor preselectorului:

Schema preselector

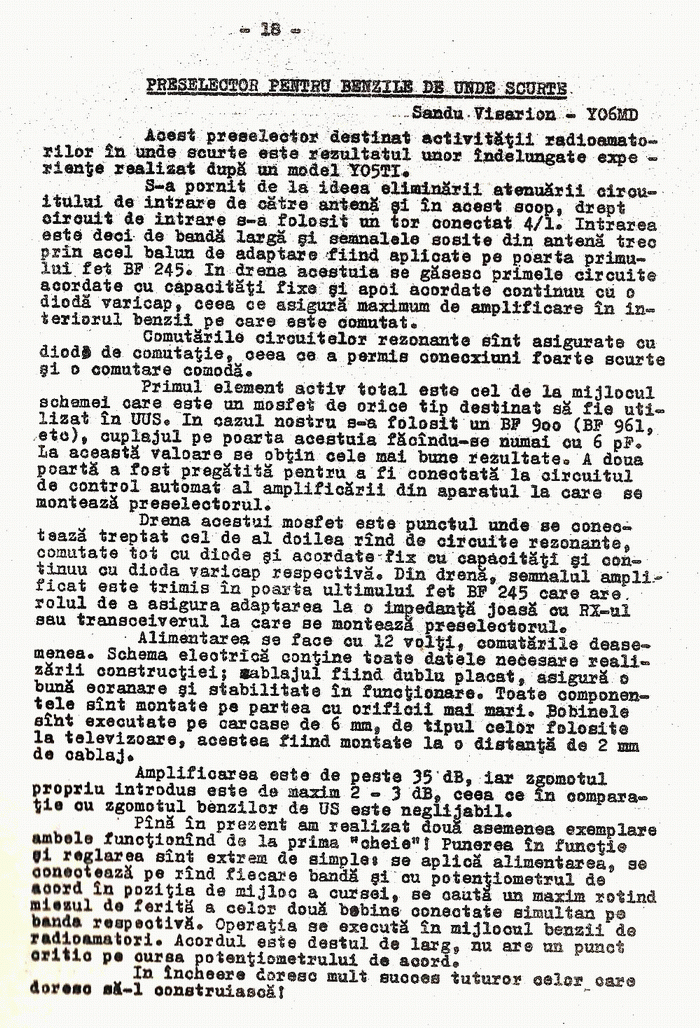

Detaliile de executie ale preselectorului si reglajul acestuia sunt explicate intr-o pagina scrisa de autor aici:

Cablajul original al autorului l-am modificat dupa propriile idei si a rezultat un montaj foarte compact si cu un design modern. In plus am adaugat un releu pentru inserarea in circuitul transceiverului cu ajutorul unei comenzi de pe panoul frontal.

Silkscreen preselector

Alte imagini cu preselectorul:

Cablaj preselector

Preselector vedere de ansamblu

Preselector vedere panoramica
