Super Multi Charger

Acest dispozitiv este un incarcator universal cu ajutorul caruia se pot incarca diferiti acumulatori: NiCd, NiMh, LiPo, LiIon, si Pb(SLA), care necesita curent de incarcare maxim 5A. Proiectul acesta apartine unui spaniol care l-a postat pe site-ul sau, a fost construit de multi altii si s-a discutat pe larg despre el, pe paginile forumului electronistilor ELFORUM.

Super Multi Charger

Schema se bazeaza pe un microcontroler PIC16F877 programat pentru a indeplini toate functiile acestui incarcator. Printre functiile acestuia se numara:

• Setarea tipului de acumulator: NiCd,NiMh,LiPo, LiIon, Pb
• Setarea modului de lucru: Charge, Discharge, Dis-Chr, Chr-Dis
• Setarea curentului de incarcare: 0,1C...1C (C= cap.aku.)
• Setarea curentului de descarcare maxim 999mA
• Monitorizarea temperaturii acumulatorului cu senzor extern
• Monitorizarea tensiunii pe acumulator cu rezolutie de 10mV
• Monitorizarea timpului de incarcare-descarcare
• decuplare incarcare daca temperatura acumulatorului depaseste 40C
• Controlul racirii radiatorului principal cu un cooler controlat de procesor
• Controlul incarcarii/descarcarii se face in comutatie cu PWM la 16KHz

Schema electrica este destul de simpla si este prezentata de autor pe site-ul acestuia.
Schema electrica
Fata de schema originala sunt cateva diferente notabile la modelul construit de mine. Eu nu mai utilizez memoria EEprom atasata procesorului si nu utilizez cipul de transmisie seriala RS232.
Aceste modificari sunt transpuse si pe cablajul imprimat.

Proiectul acestui cablaj imprimat apartine userului "GanMark"- Gabi de pe ELFORUM, caruia-i multumesc pe aceasta cale.

Tensiunile minime de descarcare ale acumulatorilor in functie de tipul acestora:

NiCd (0 la 2550) 800mV

NiMh (0 la 2550) 1000mV

LiPo (2500 la 3500) 3000mV

SLA (1500 la 2500) 2000mV

Tensiunile maxime de incarcare in functie de tipul acumulatorului, sunt:

NiCd 1680mV

NiMh 1680mV

LiPo (3500 la 4500) 4200mV

SLA (2000 la 3000) 2500mV (2.5V x 6 celule = 15V - voltaj maxim pt.SLA de 12V)

Alimentarea se face de la o sursa exterioara capabila sa suporte tensiunea si curentul cerut de catre acumulator. Eu am folosit o sursa de laptop de 19,5V-3,5A care indeplineste cerintele majoritatii acumulatorilor mei. Caseta in care am introdus aparatul este recuperata de la un programator video.

---

---

Galerie foto cu Super-Multi-Charger construit de mine

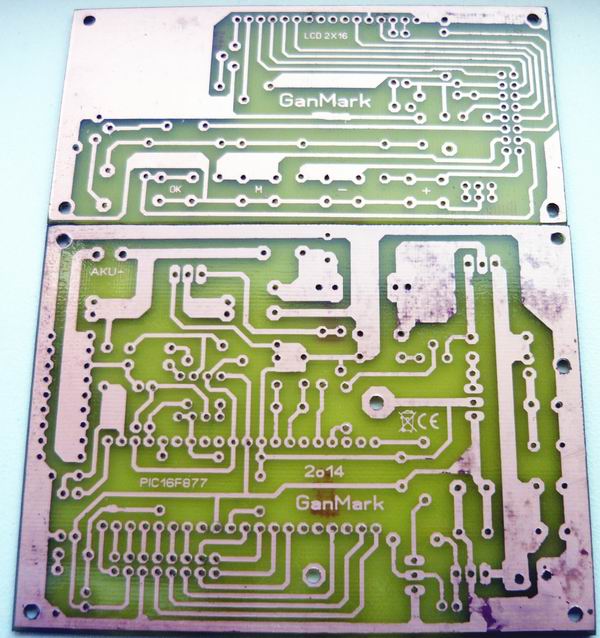

Cablajele imprimate proiectate de GanMark
Adaptor PDIP-TQFP pentru PIC16F877
Firmware Ver.1 Felixls 2009
