iCade JAMMA

Na ploči BLEE CGA/VGA JAMMA Arcade Classics nalazi se: CPU ARM Intel PXA255, SDRAM 8MB (2Mb x 32), FLASH 4MB, podržava CGA/VGA grafiku, audio pojačavač 6W klase AB.
U zavisnosti od softvera u FLASH-u, postoje dve verzije ploče:
  • 60in1 Arcade Classics Vertical Games,
  • 19in1 Arcade Classics Horizontal Games.

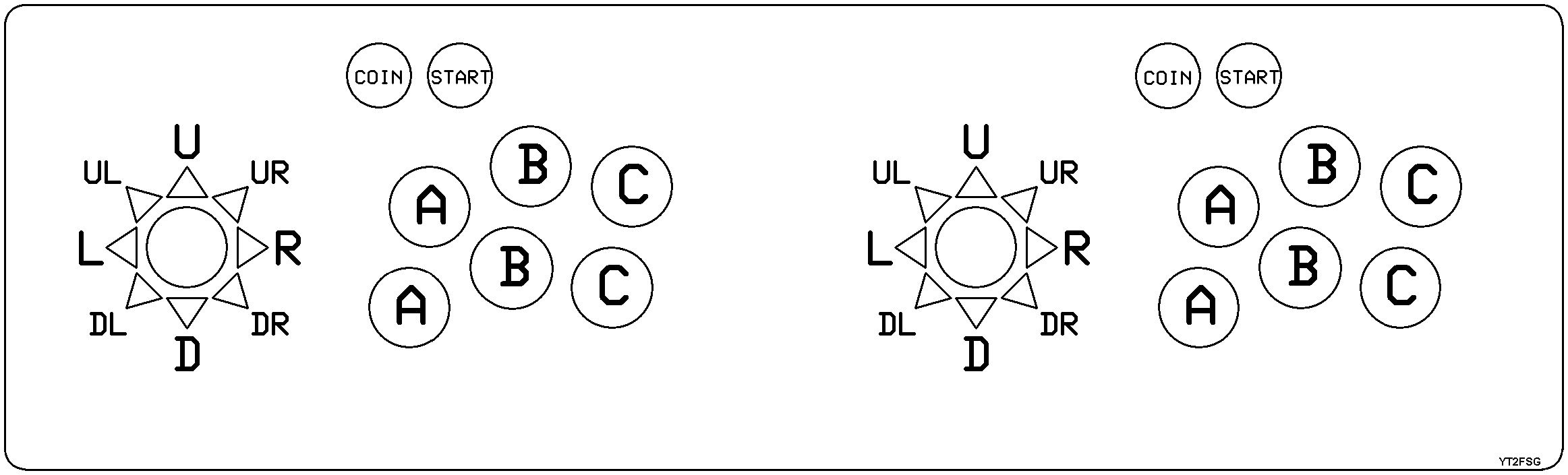

    • Sa desne strane ploče nalaze se: konektori za napajanje 5V i 12V, CGA/VGA video izlaz, 3.5mm pomoćni audio izlaz. Sa donje strane ploče nalazi se JAMMA konektor 2x28pina raster 3.96mm: ulaz za napajanje 5V i 12V, izlaz za brojač žetona, izlaz za zvučnik 6W 8oma, CGA video izlaz, ulaz za tastere TEST i SERVICE, ulaz za komande za 2 igrača po joystick i 3 tastera.
    60in1 Arcade Classics Vertical Game List:

    Ms Pacman, Galaga, Frogger, Donkey Kong, Donkey Kong Junior, Donkey Kong3,
    Galaxian, Dig Dug, Crush Roller, Mr.Do, Space Invaders, Pacman,
    Galaga3, Gyruss, Tank Battalion, 1942, Ladybug, Burger Time,
    Mappy, Centipede, Millipede, JR Pacman, Pengo, Phoenix,

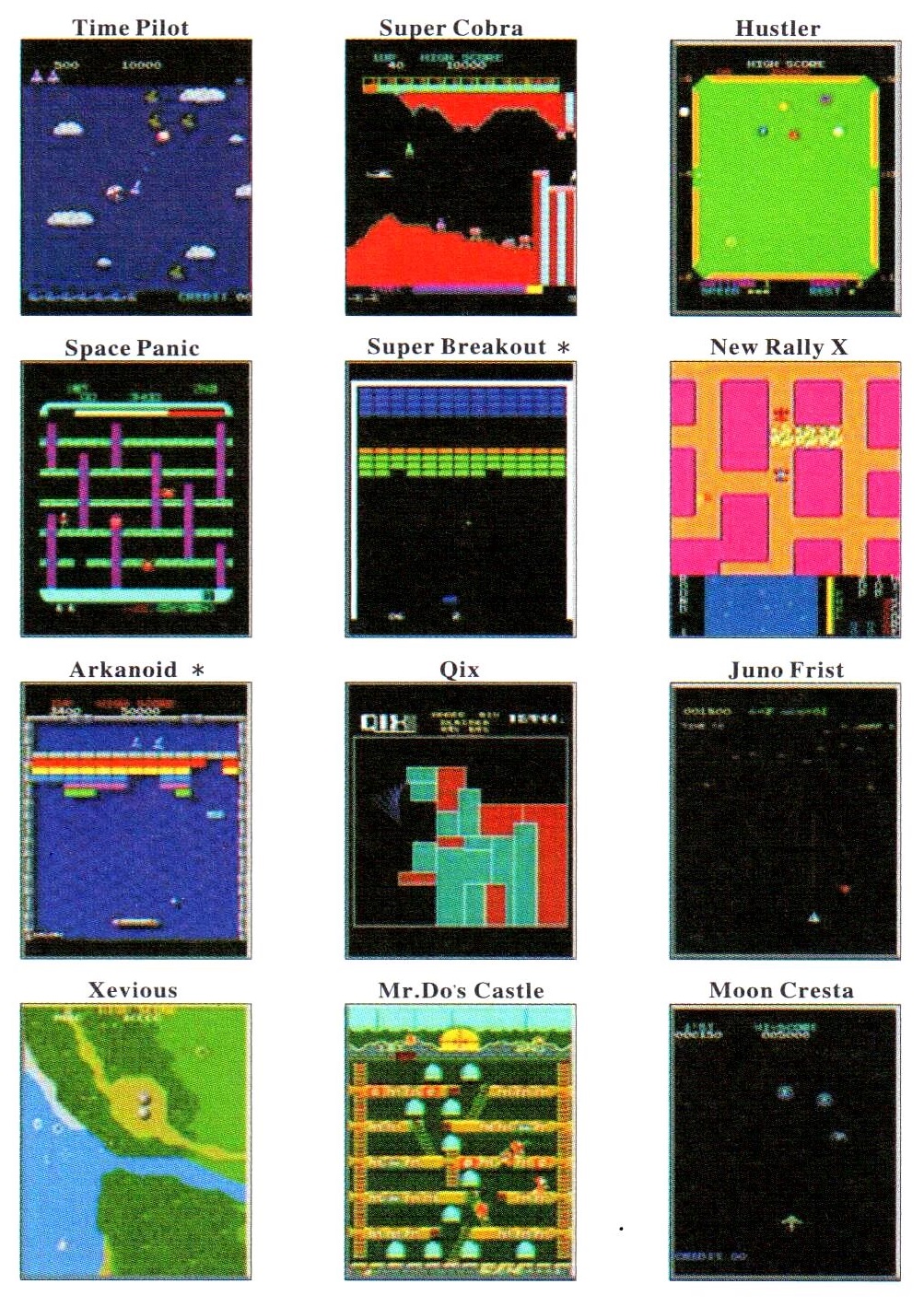

    Time Pilot, Super Cobra, Hustler, Space Panic, Super Breakout, New Rally X,
    Arkanoid, Qix, Juno Frist, Xevious, Mr.Do's Castle, Moon Cresta,

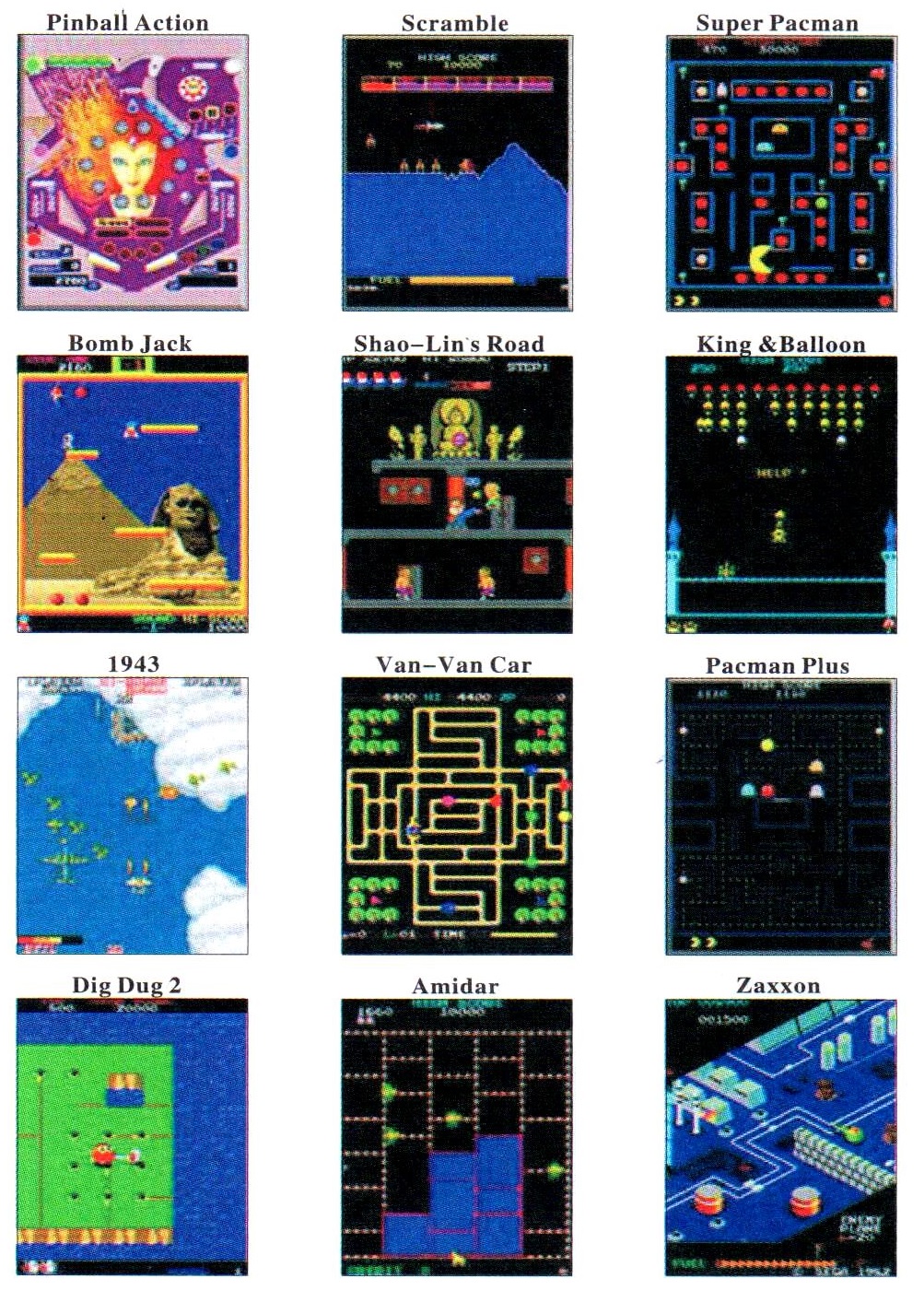

    Pinball Action, Scramble, Super Pacman, Bomb Jack, Shao-Lin's Road,
    King & Balloon, 1943, Van-Van Car, PacMan Plus, Dig Dug 2, Amidar, Zaxxon,
    Pooyan, Pleiads, Gun. Smoke, The End, 1943 Kai, Congo Bongo, Jumping Jack

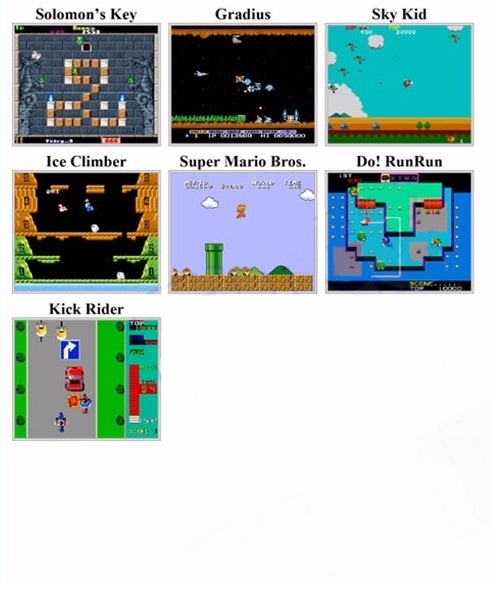

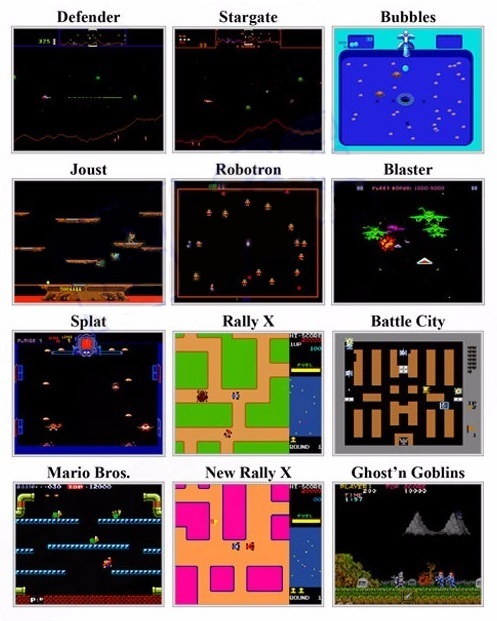

    19in1 Arcade Classics Horizontal Game List:

    Defender, Stargate, Bubbles, Joust, Robotron, Blaster,
    Splat, Rally X, Battle City, Mario Bros, New Rally X, Ghost'n Goblins,
    Solomon's Key, Gradius, Sky Kid, Ice Climber, Super Mario Bros,
    Do! RunRun, Klick Rider

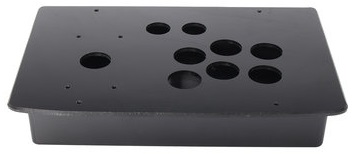

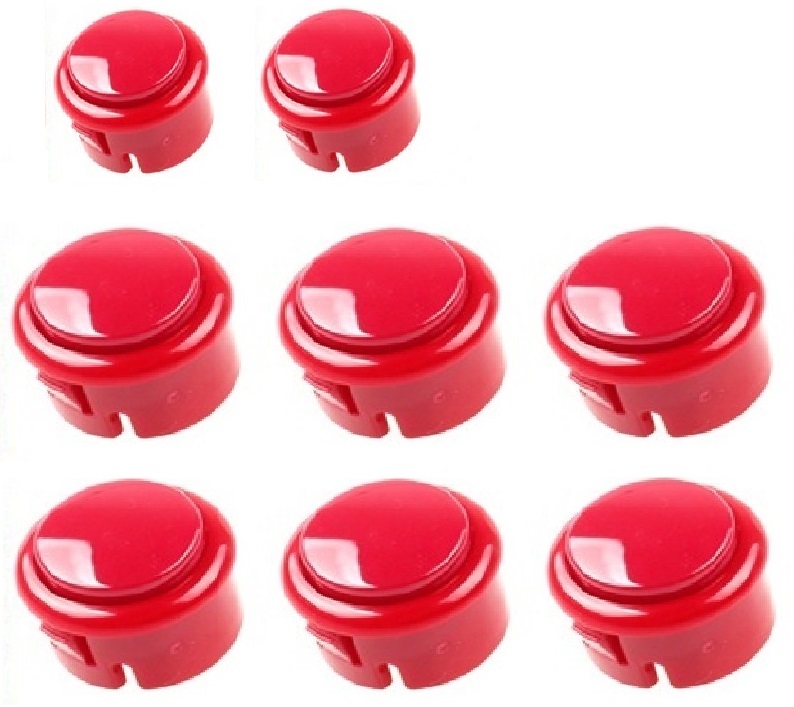

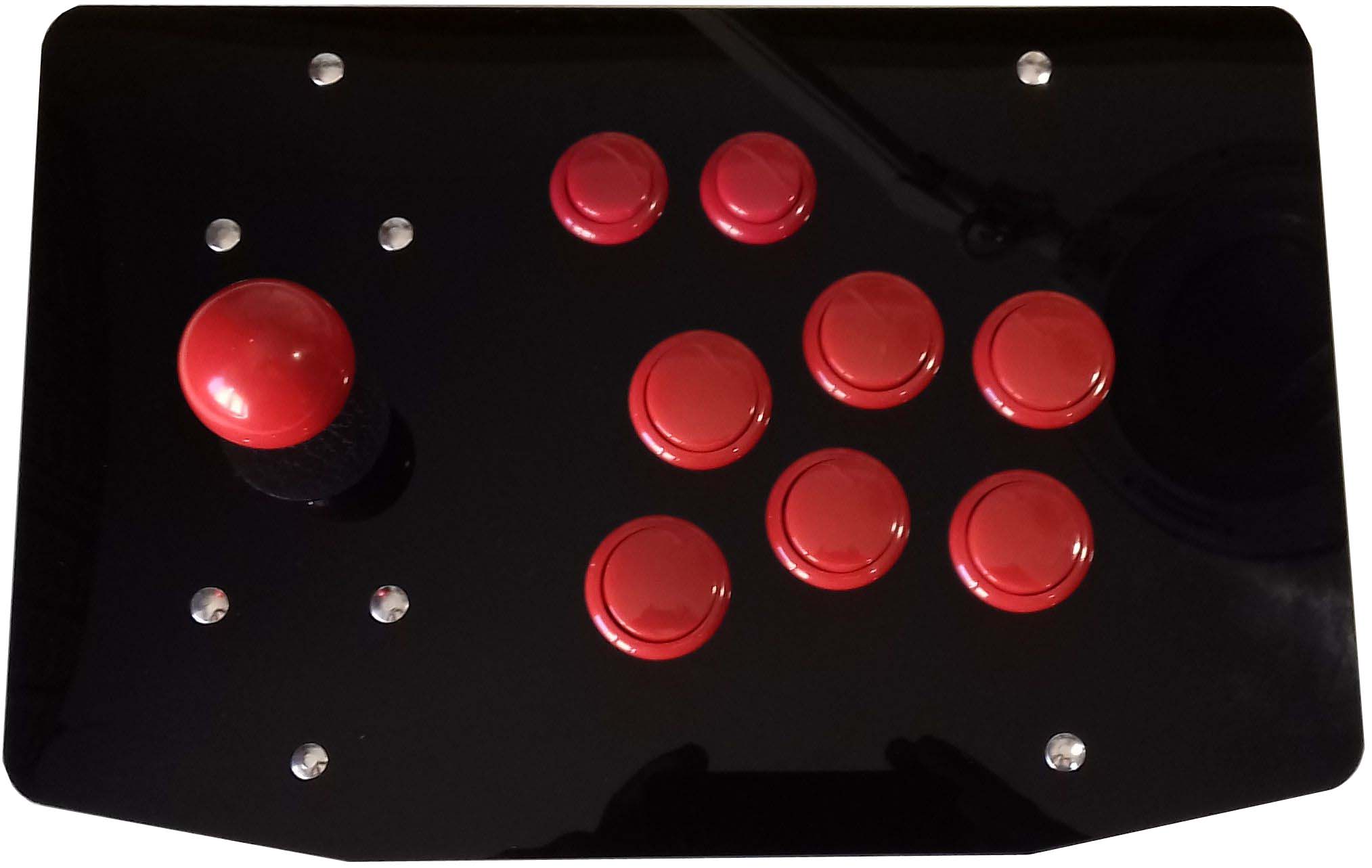

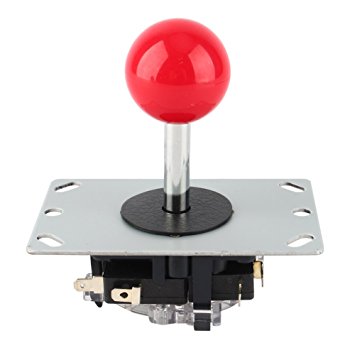

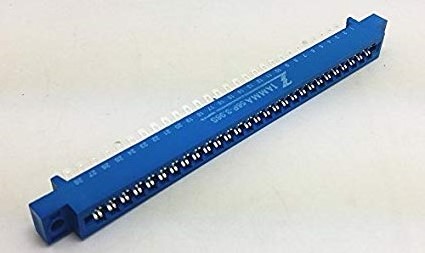

    Za izradu kućne verzije arkadne konzole za jednog igrača, potrebno je: ploča BLEE 60in1 (ili 19in1), JAMMA konektor 2x28pina raster 3.96mm, kutija za arkadne igre, joystick, 6x taster 30mm, 2x taster 24mm, 2x mini taster, zvučnik 6W 8R, izvor za napajanje 12Vdc, konektor za napajanje 12Vdc, prekidač, DC-DC modul za napajanje 12Vdc/5Vdc (LM2596), kablovi za povezivanje, vijci za montažu.
    Pre početka montaže i povezivanja, podesite napon +5V na DC-DC modulu za napajanje.
    Mini tastere TEST i SERVICE montirati na zadnjoj strani kutije.




    Šema povezivanja arkadne konzole sa 1 igračem: JAMMA konektor, modul za napajanje, joystick, tasteri, zvučnik.


    Šema povezivanja arkadne konzole sa 2 igrača:
