Ovo je Tynemouth Software Minstrel ZX80 clone Issue 2 zadnja verzija ploče sa nekoliko ispravki do 2017.
blog.tynemouthsoftware.co.uk/2017/01/minstrel-zx80-clone-issue-2.html
Opis rada ZX80:
blog.tynemouthsoftware.co.uk/2019/10/how-the-zx80-works.html
Štampanu ploču ili kompletan kit možete naručiti na:
www.tindie.com/products/tynemouthsw/minstrel-zx80-clone/
Tehničke karakteristike su identične ZX80, osim što klon ima RAM 32KB i kompozitni video izlaz.
Postoje tri džampera (A13,A14,A15) za setovanje ROM-a, ZX80 4K BASIC ili ZX81 8K BASIC.
Pored toga, postoje džamperi za setovanje video izlaza PAL/NTSC standard i Inverse/Normal video mod.
Ploča ima iste dimenzije kao i original. Izgled štampane ploče sa zalemljenim komponentama:
Imah staru zalihu Z80 i ostalih 74LS čipova. Zalemih komponente na ploču, uključih napajanje 5V, na ekranu umesto karaktera imao sam horizontalne crtice. Ukupna struja potrošnje bila je 280mA, a napon na Z80 pin-11 bio je 4,75V. Dodah žicu između 7805 +5V i Z80 pin-11 i dobih odgovarajuće znakove na ekranu. Nakon toga, ovaj klon radi savršeno.
U odnosu na originalnu šemu, umesto dva 2114 SRAM čipa ima 32K SRAM čip, gde koristi samo 16K RAM. Za 8K ROM koristi se EPROM od 27C64 do 27C512, pomoću džampera može se izabrati ROM verzija. Modifikovan je video izlaz, tako što je dodat IC 74LS08 i tranzistor po šemi:
Dual ZX80 ZX81 ROM, šemu i dokumentaciju za izradu Minstrel ZX80 clone Issue 2 možete naći na:
www.scullcom.uk/build-a-sinclair-zx80-clone/
Tastaturu možete naručiti na:
www.tindie.com/products/tynemouthsw/minstrel-tactile-switch-keyboard/

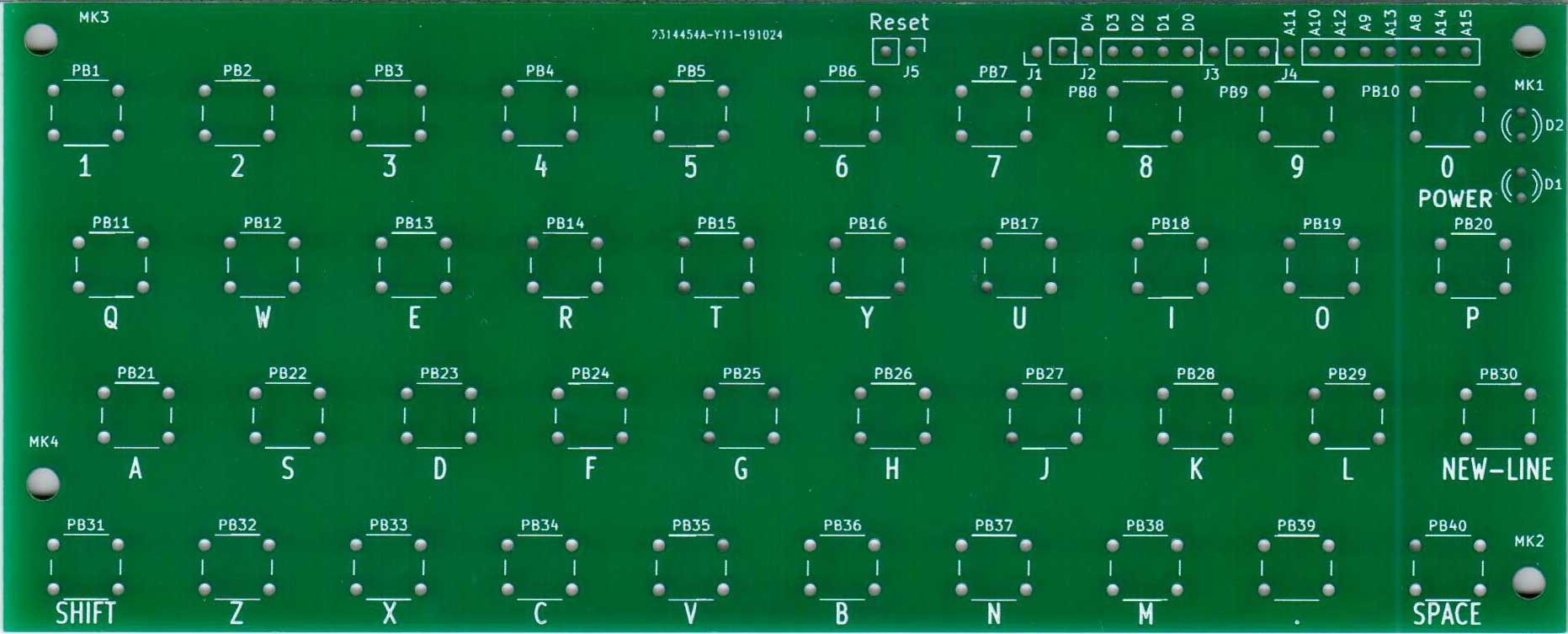

Dokumentaciju za izradu tastature možete naći u projektu:
revspace.nl/ZX81PLUS34_ZX81_clone
skinuti sa:
github.com/mahjongg2/ZX81plus35
Izradu PCB štampane ploče tastature možete uraditi preko on-line kompanija:
EasyEDA -
JLCPCB ili
Seeed
