BFG135a
BJT - Infineon
NOVO!
ZA SVE HF OPSEGE 1-30 MHz
Output IP3 je preko +35 dBm na svim opsezima !
Faktor
Šuma NF je oko
2-2.5 dB!
Pojačanje
S21 je oko 19-23 dB.
Bezuslovna stabilnost K>1, B1>0
1-30 MHz (zip)
ZA 50 MHz OPSEG
Input IP3 je oko +16 dBm !
Output IP3 je oko +39 dBm !
Faktor
Šuma NF je oko
2 dB!
Pojačanje S21 je oko 23 dB.
50 MHz (zip)
Sagradio: Greg, SP3RNZ

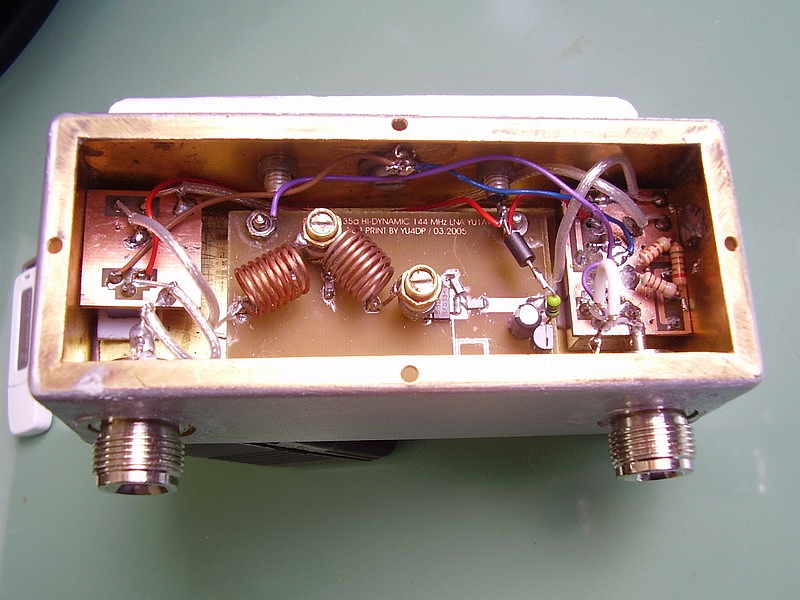

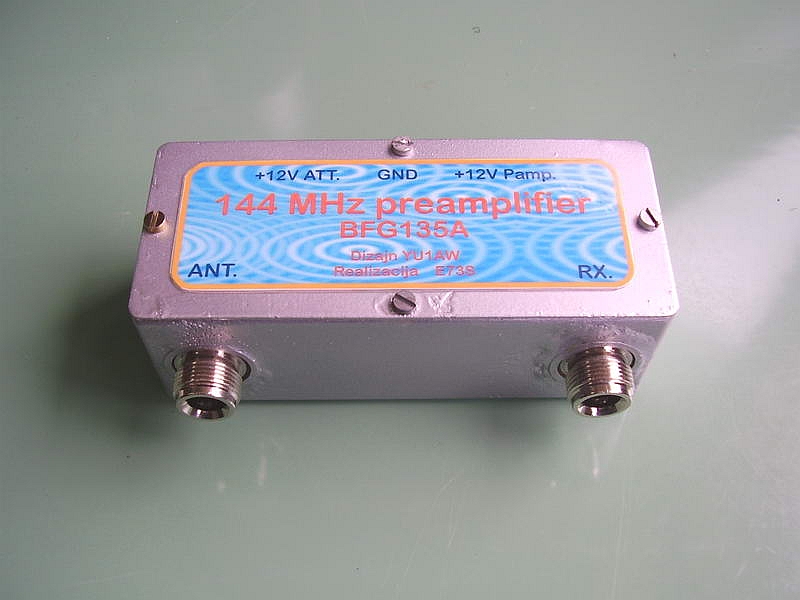

Sagradio: Zoran, E73S
Rezultati merenja pretpojačavača za 6m:
BFG135a_6m_measur_by_WA7TZY.pdf Sagradio: Fred, WA7TZY
NOVO!

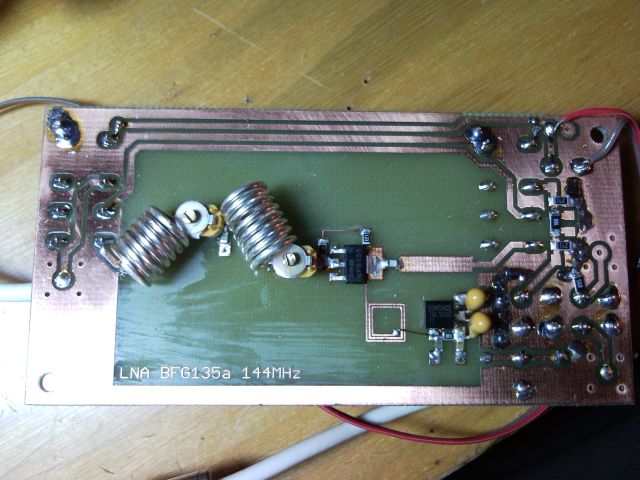

ZA 144MHz OPSEG
Input IP3 je +17 dBm do +19 dBm !
Output IP3 je +37 dBm do +39 dBm !
Faktor
Šuma NF
je
2 - 2.2 dB
Pojačanje S21 je 20 - 23 dB.
144 MHz (zip)
Realizacija: Palle, OZ8AFC

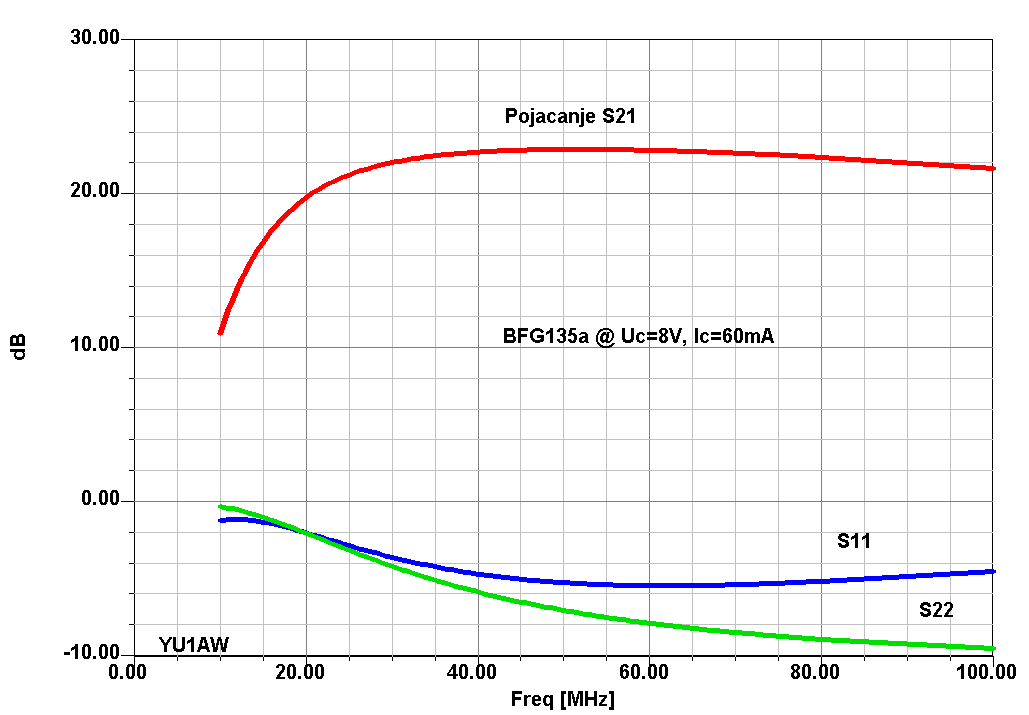

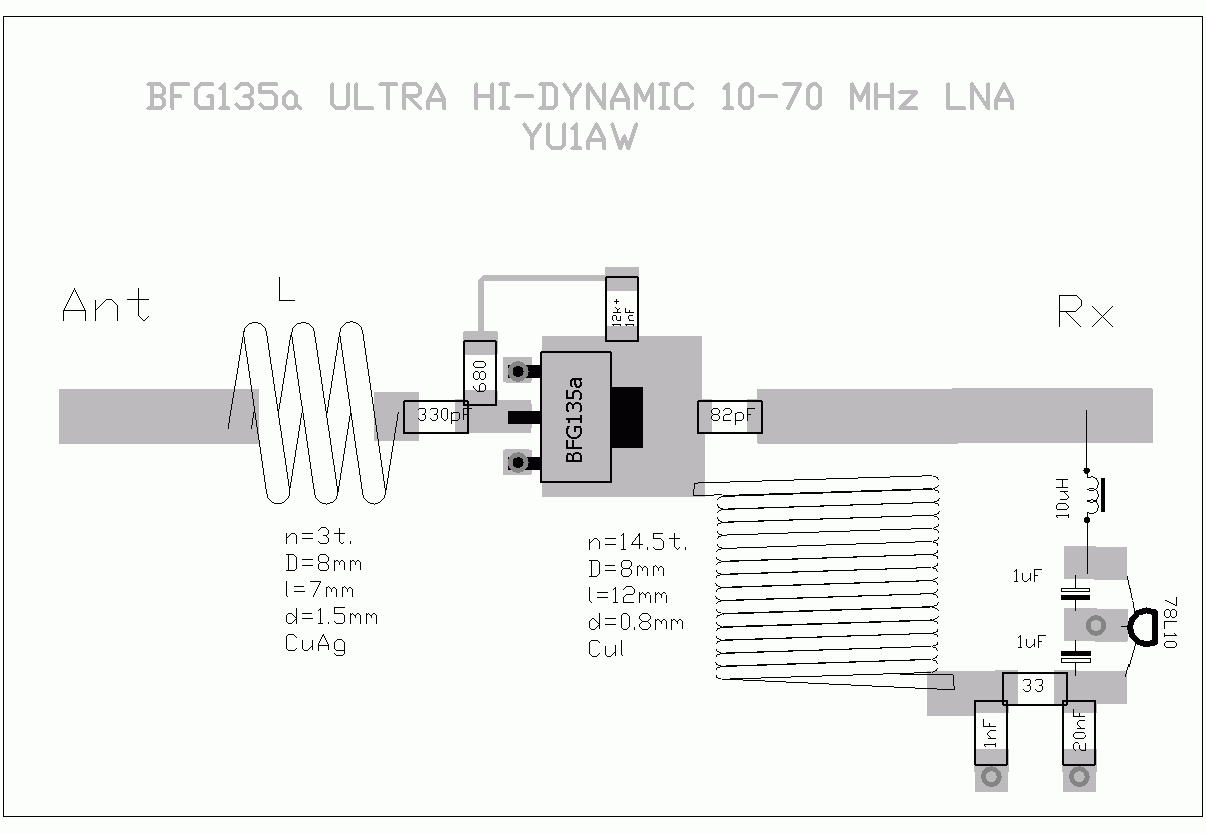

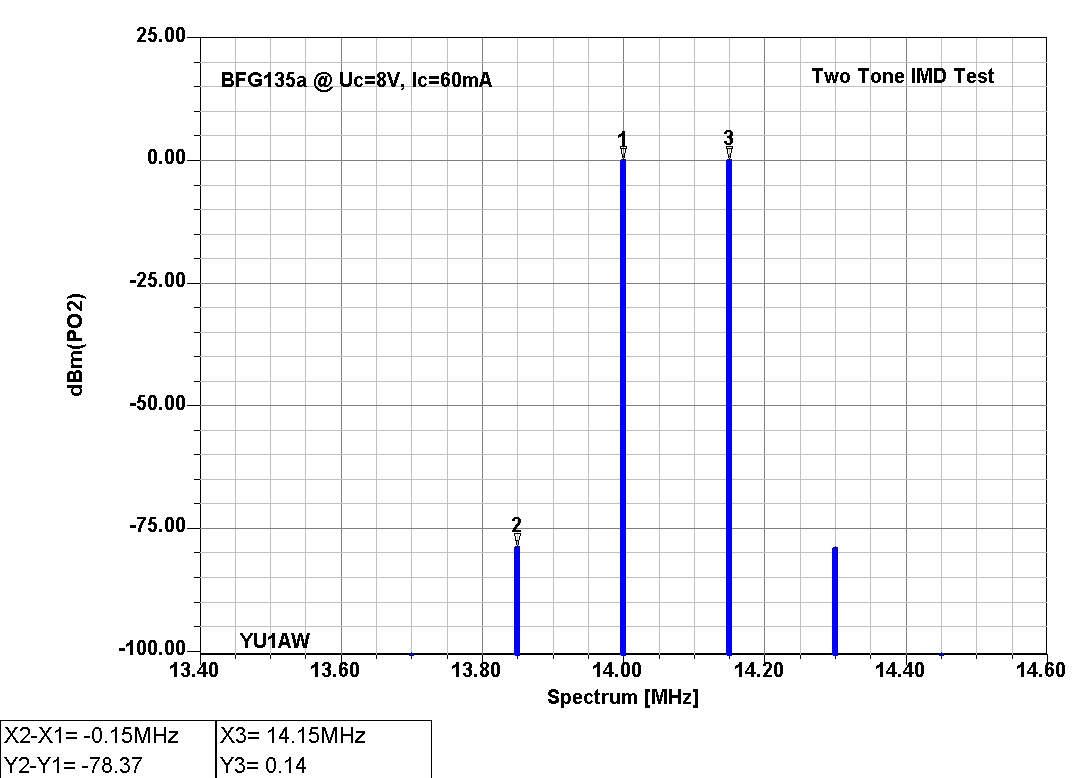

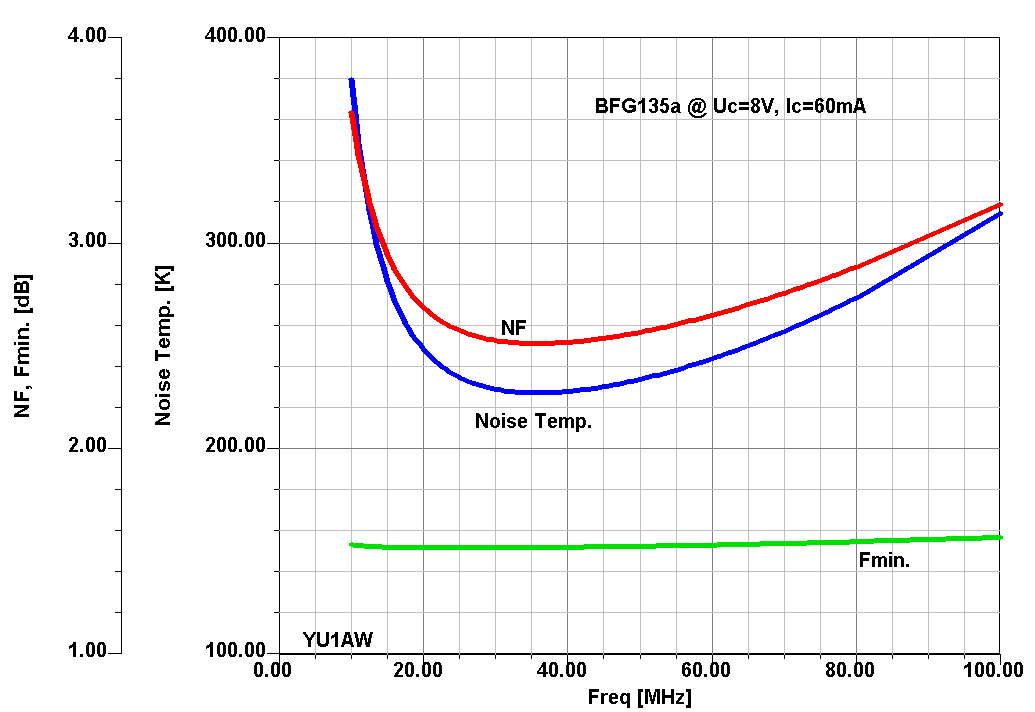

U opsegu od 14 MHz do 70 MHz
Input IP3 je od +17 dBm do +23 dBm !
Output IP3 je +39 dBm do +42 dBm !
Faktor šuma NF
je 2.5 - 3.0 dB!
Pojačanje S21 je 16 dB - 23 dB.

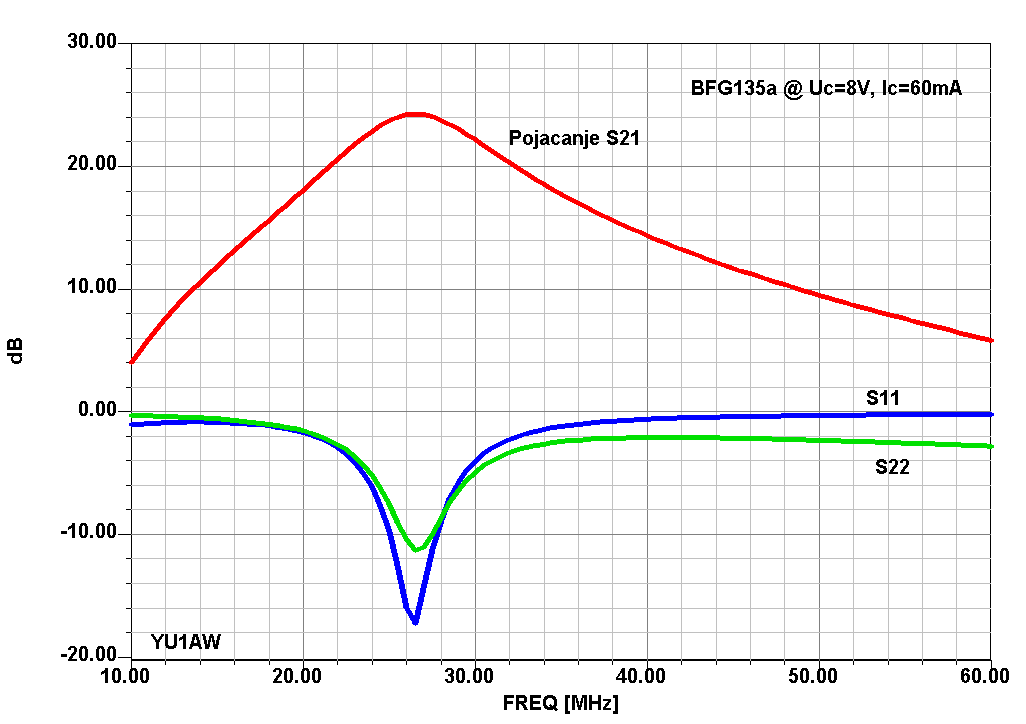

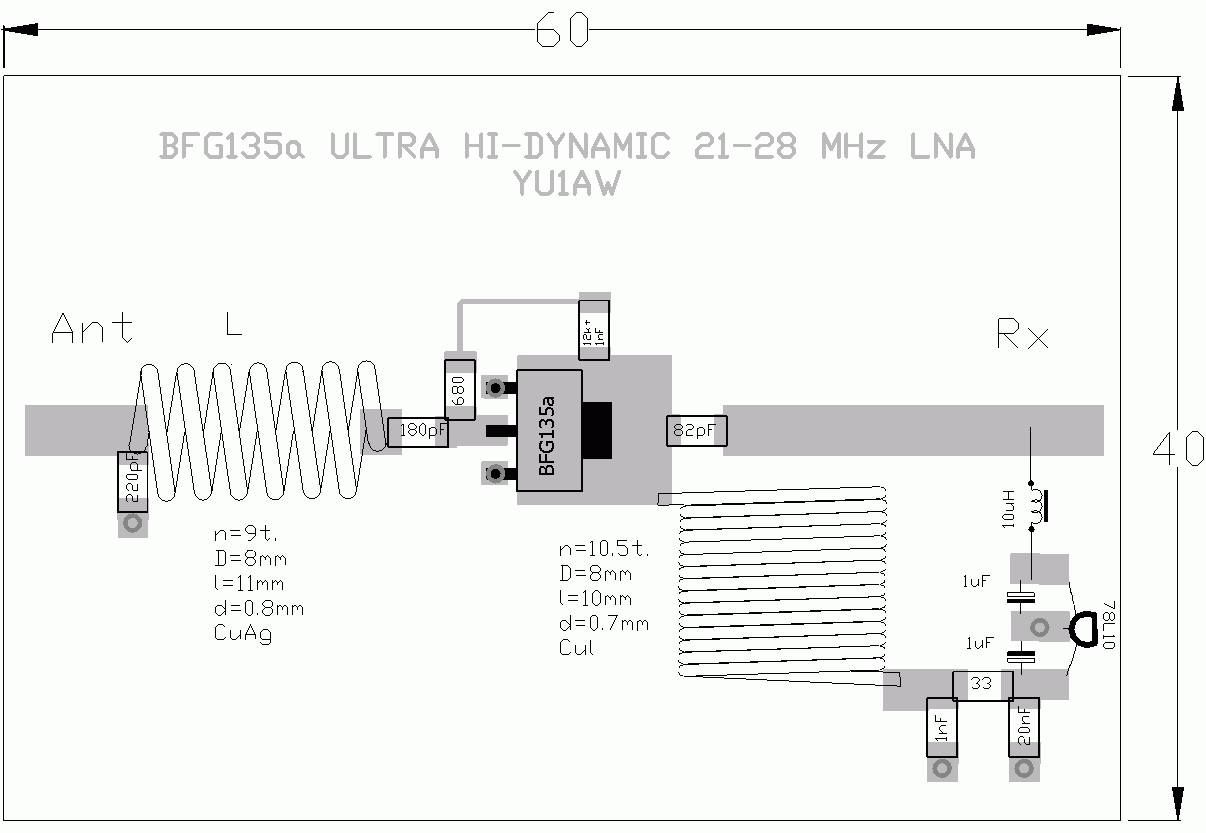

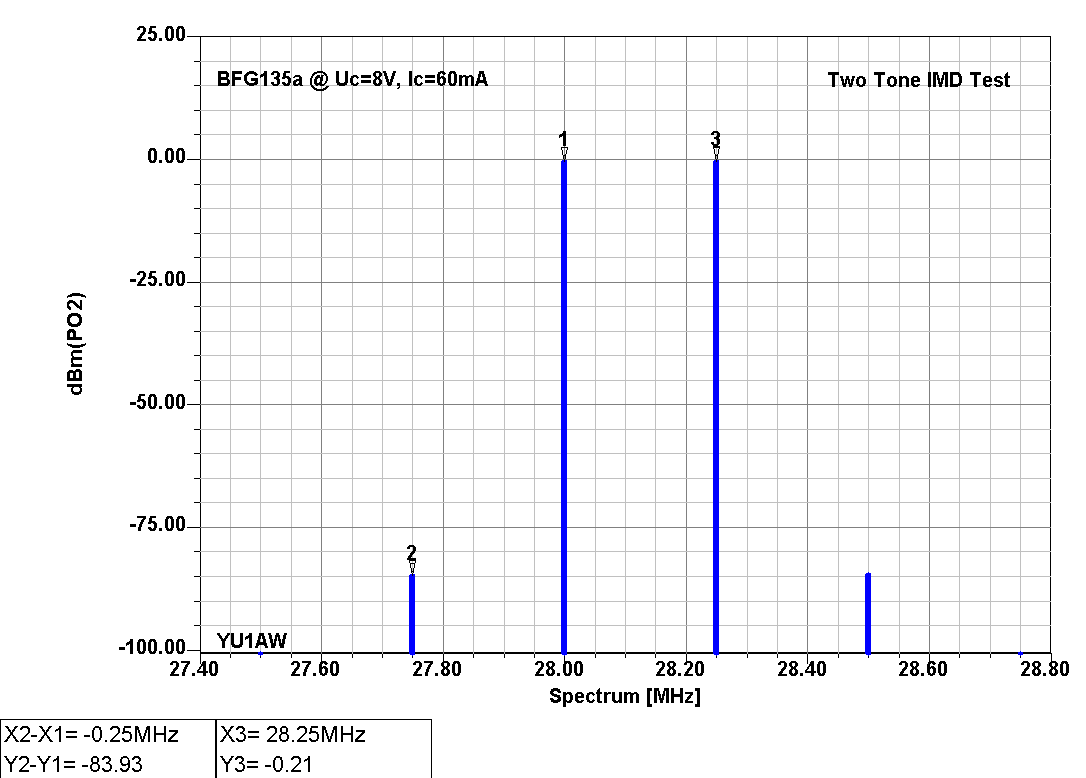

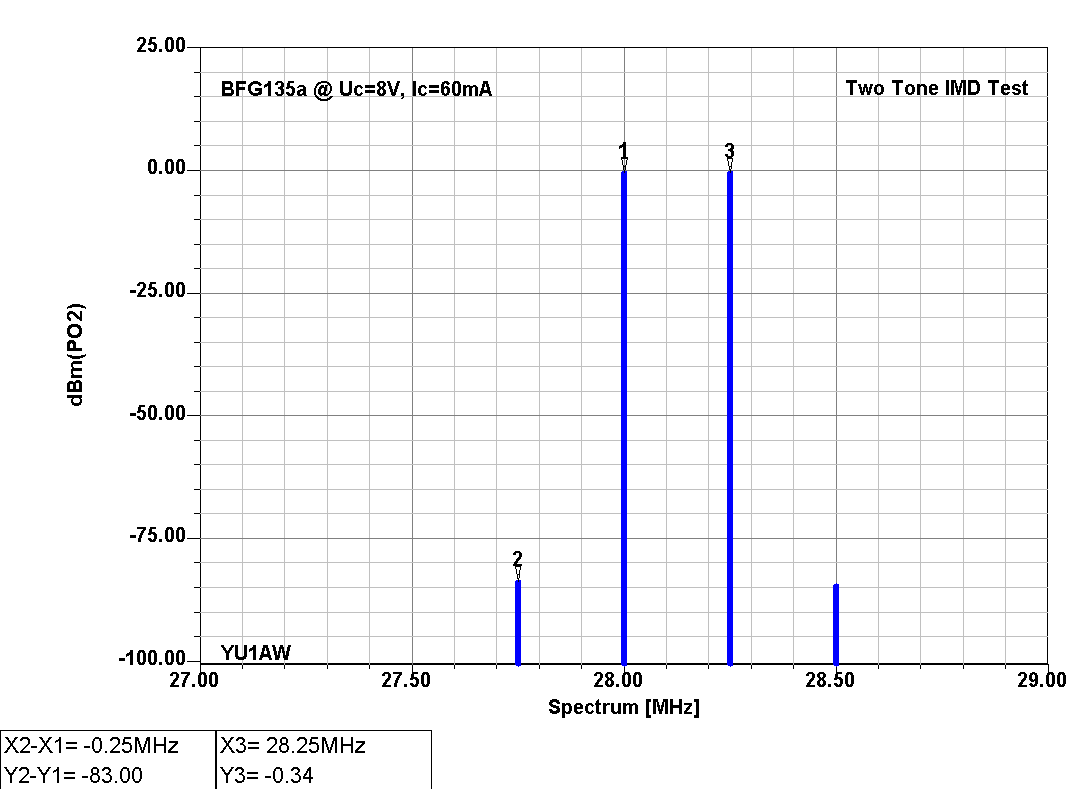

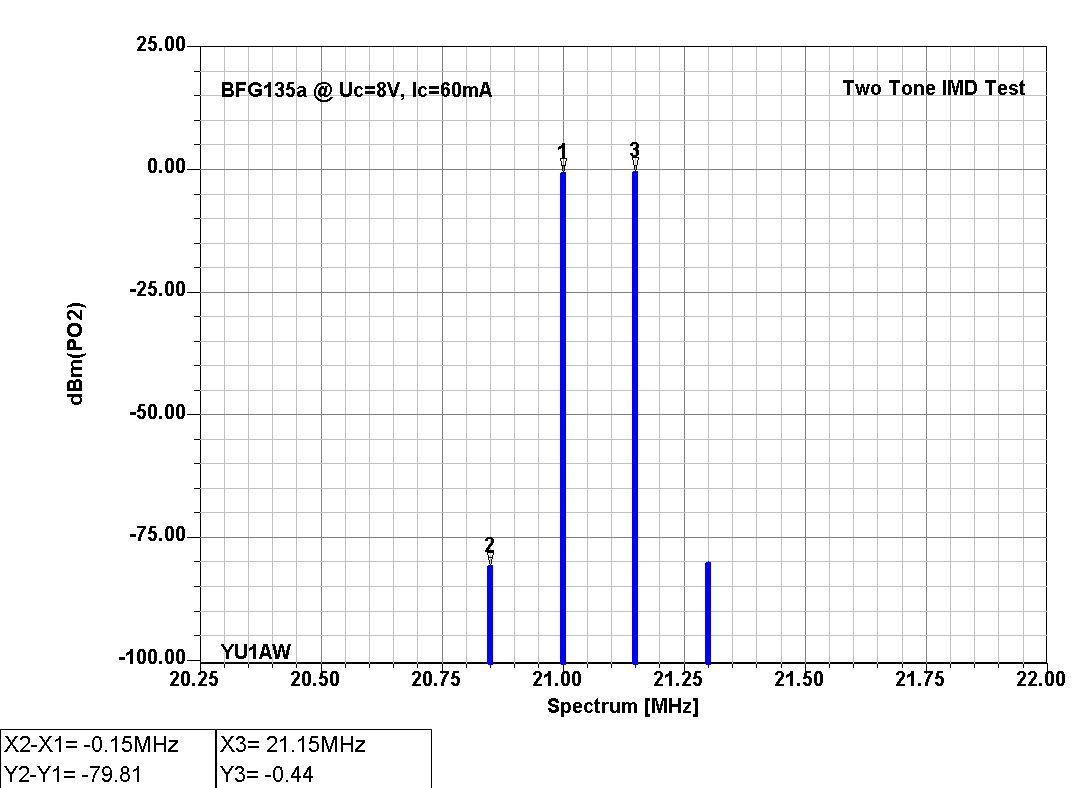

U opsegu od 21 MHz do 28 MHz
Input IP3 je od +18 dBm do +19 dBm !
Output IP3 je +39 dBm do +41 dBm !

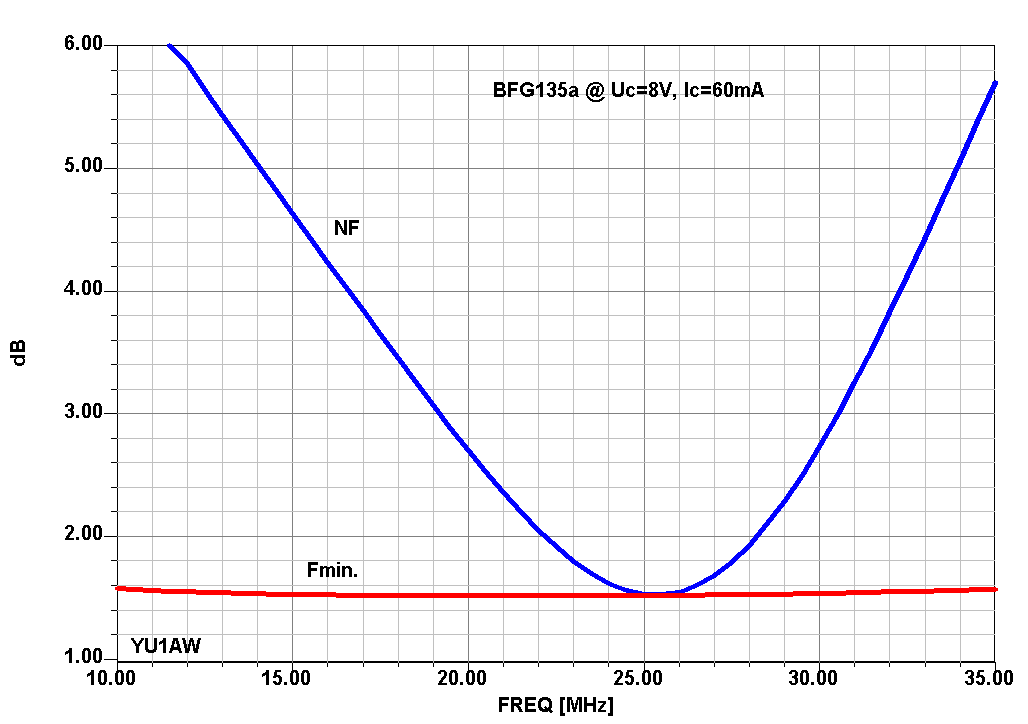

Faktor šuma NF
je 2 - 2.5 dB!
Pojačanje S21 je 20 dB - 23 dB.

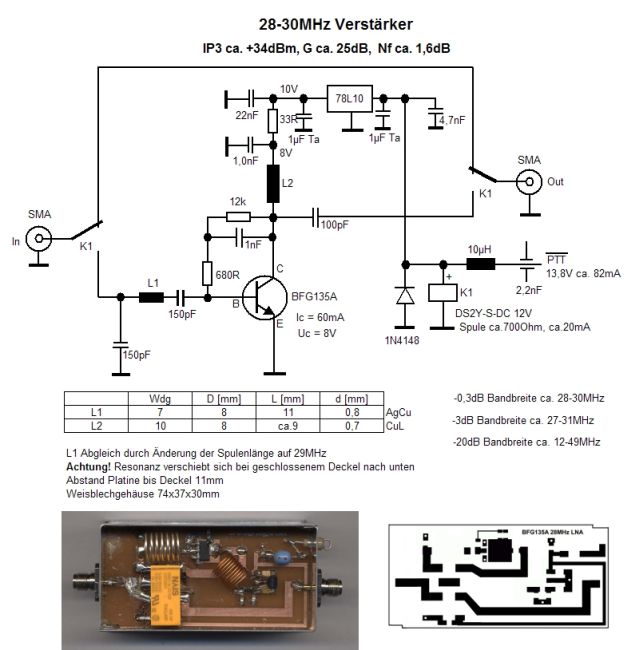

sagradio: Hans, DK1NB

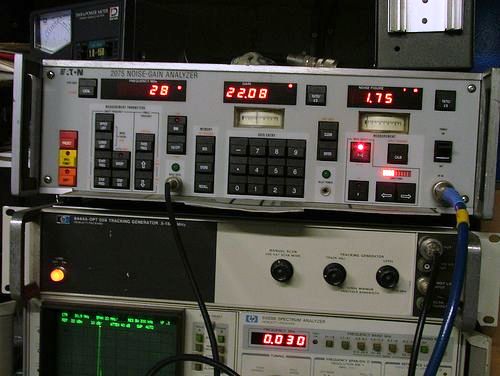

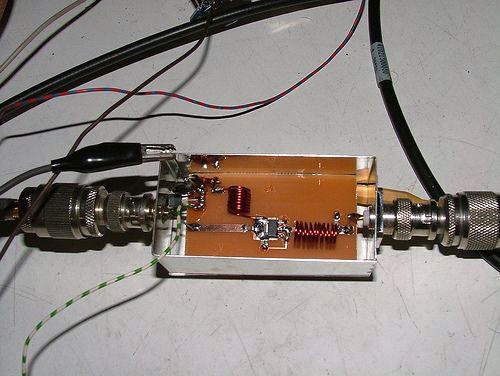

sagradio i izmerio: Anto, IK4PMB
U opsegu od 50 MHz do 70 MHz
Input IP3 je od +18 dBm do +19 dBm !
Output IP3 je +39 dBm do +40 dBm !
Faktor šuma NF
je 2 - 2.2 dB!
Pojačanje S21 je 20 dB - 23 dB.

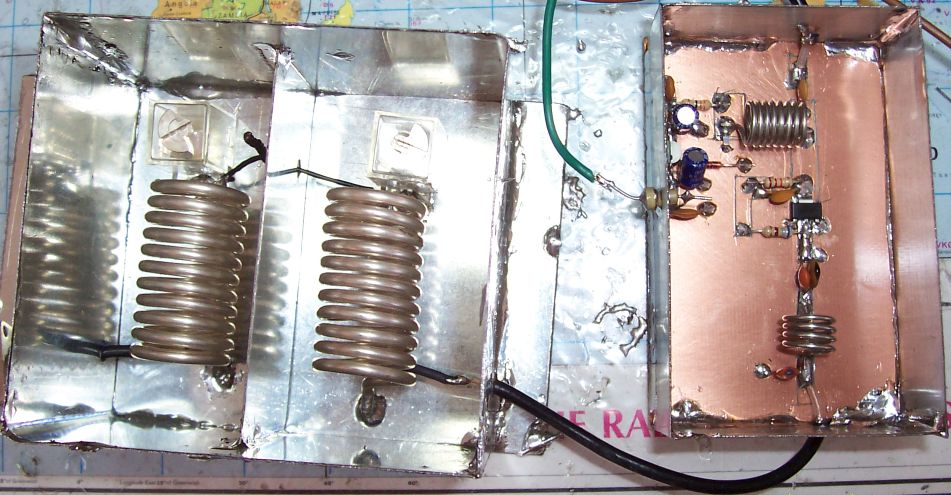

Sagradio Alessandro IK0VAQ

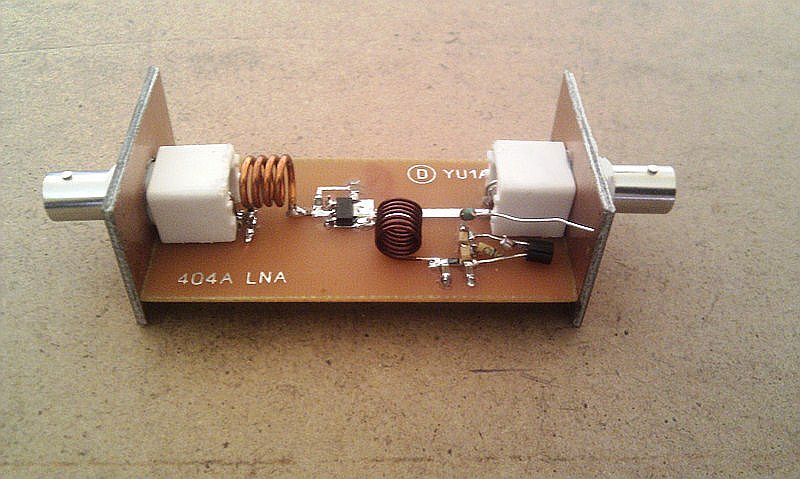

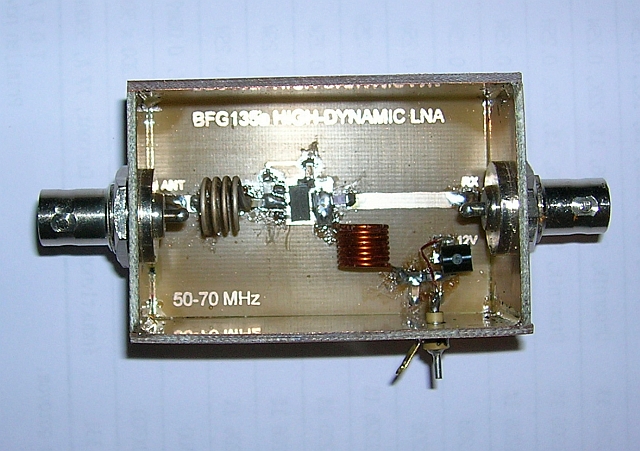

Sagradio: Dragan, 4O4A

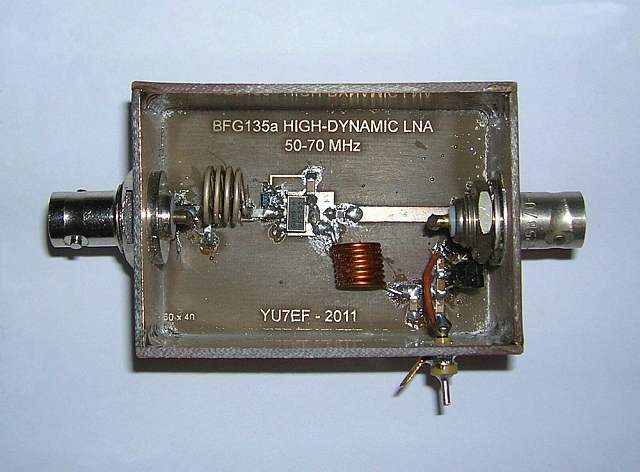

Sagradio: Popa, YU7EF

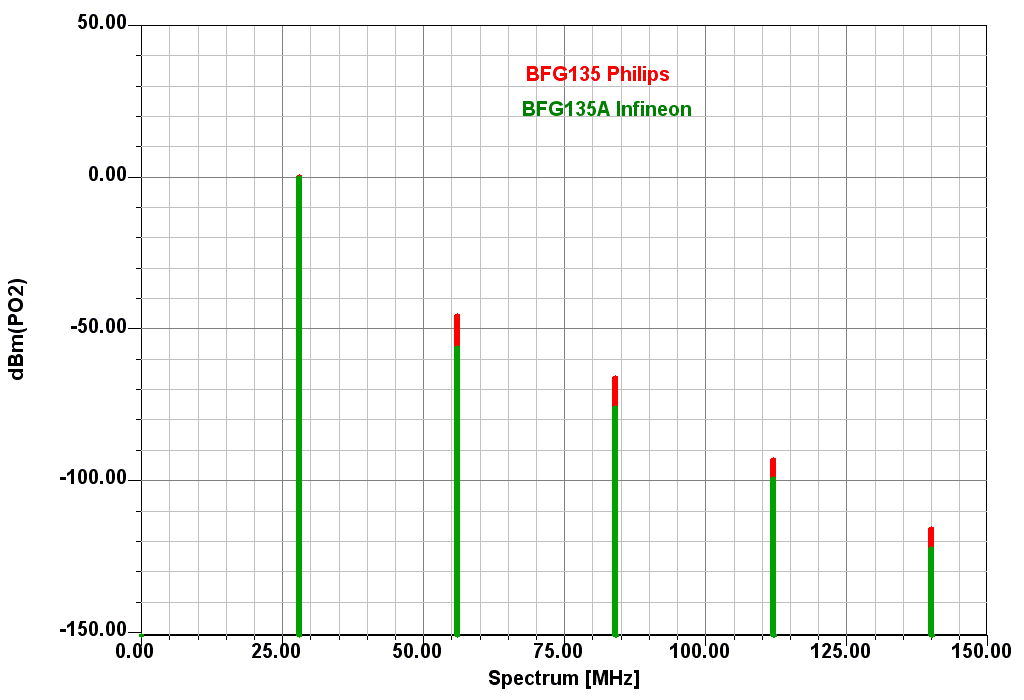

Pažnja!
Nemojte zamenjivati BFG135a koji proizvodi Infineon (ranije Siemens),
sa BFG135 koji proizvodi Philips, to su različiti tipovi tranzistora i imaju različite IMD karakteristike!
U ovim pojačavačima koristite isključivo BFG135a koji proizvodi Infineon (Siemens)!
AutoCAD fajlovi u DWG formatu za štampane pločice:
BFG135a 144 MHz - PCB BFG135a 1-30 MHz - PCB
BFG135a WB 10-70 MHz - PCB BFG135a 21-28 MHz - PCB BFG135a 50-70 MHz - PCB
Sve pločice su od dvostranog vitroplasta FR4 ili G10 (Er=4.8) debljine 1.6 mm. Zadnja strana ostavljena je kao masa.
Sve upotrebljene SMD komponente su tip 1206.
AutoCAD fajlovi u DXF formatu za štampane pločice:
BFG135a 144 MHz - DXF BFG135a 1-30 MHz - DXF
BFG135a WB 10-70 MHz - DXF BFG135a 21-28 MHz - DXF BFG135a 50-70 MHz - DXF

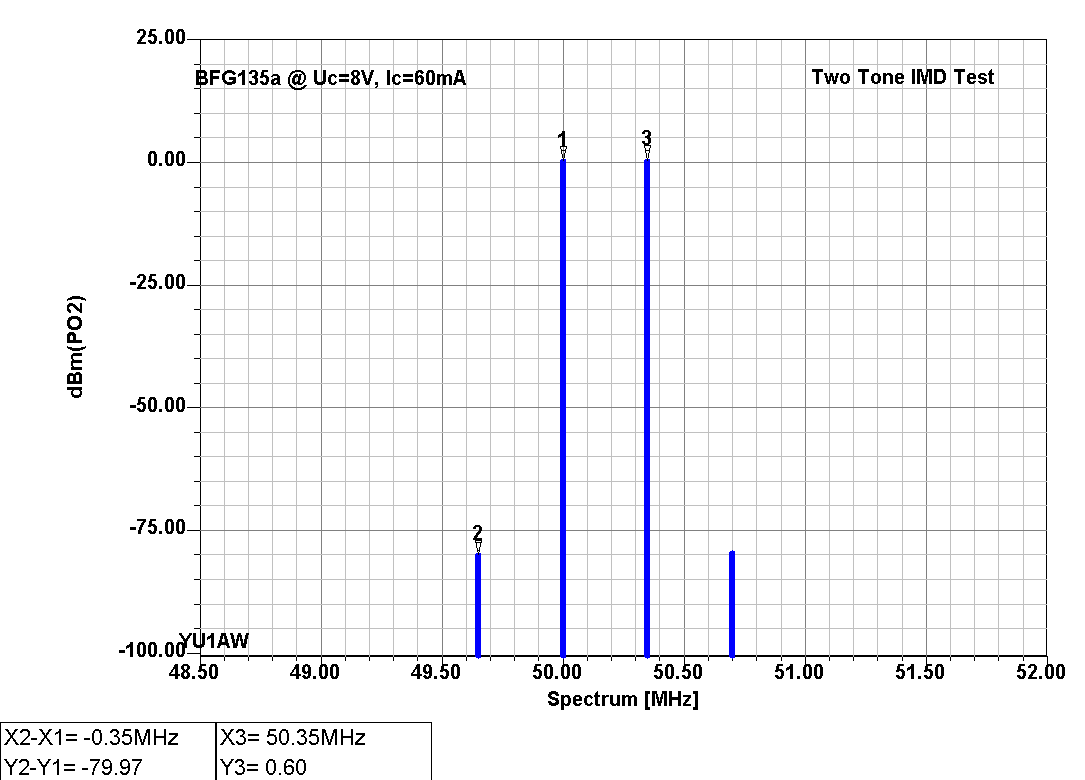

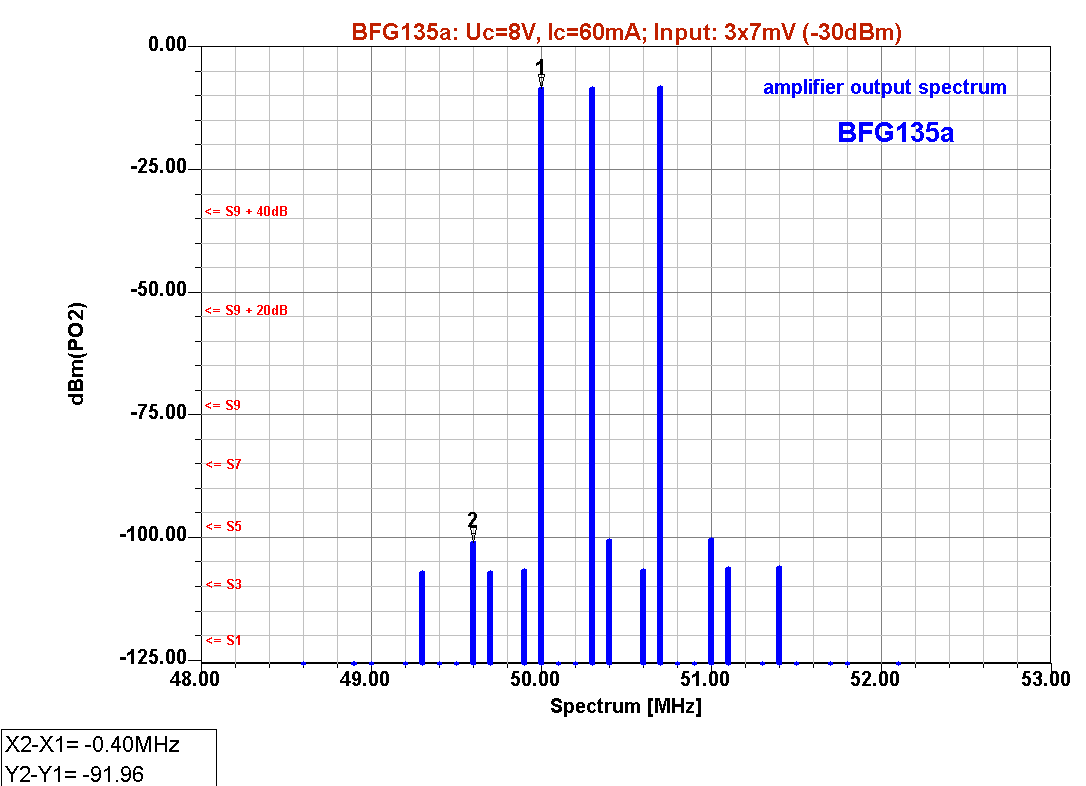

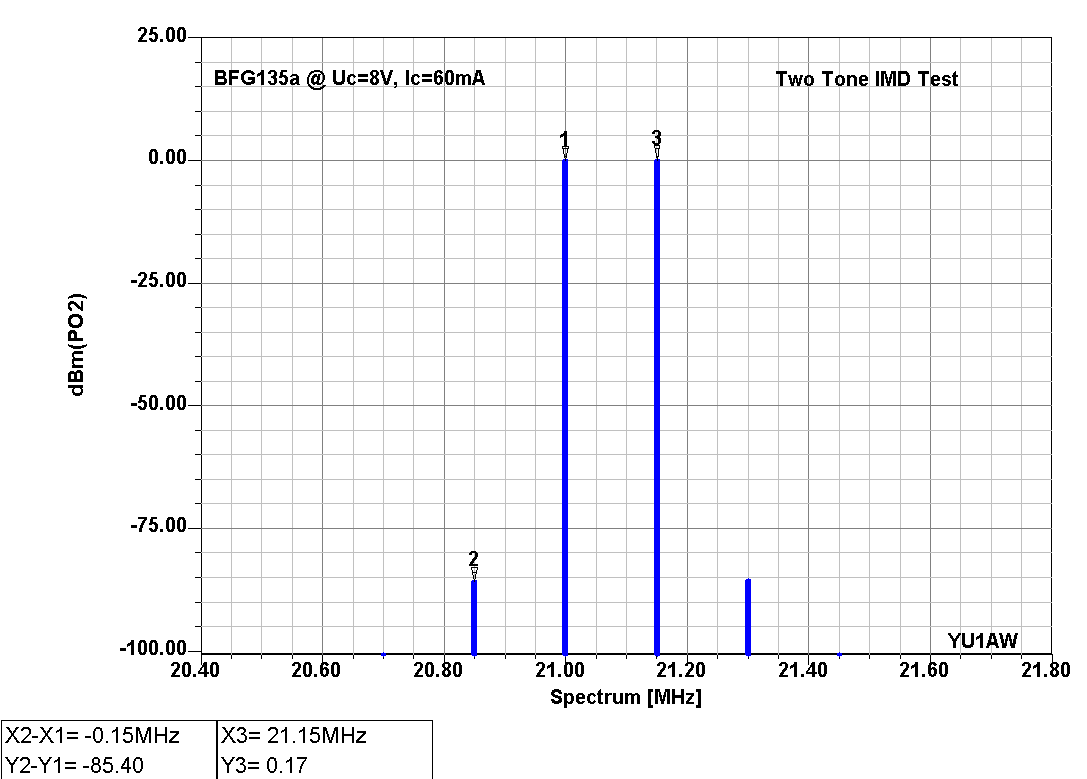

Test pri radu sa "Tri jače stanice na 6m opsegu"

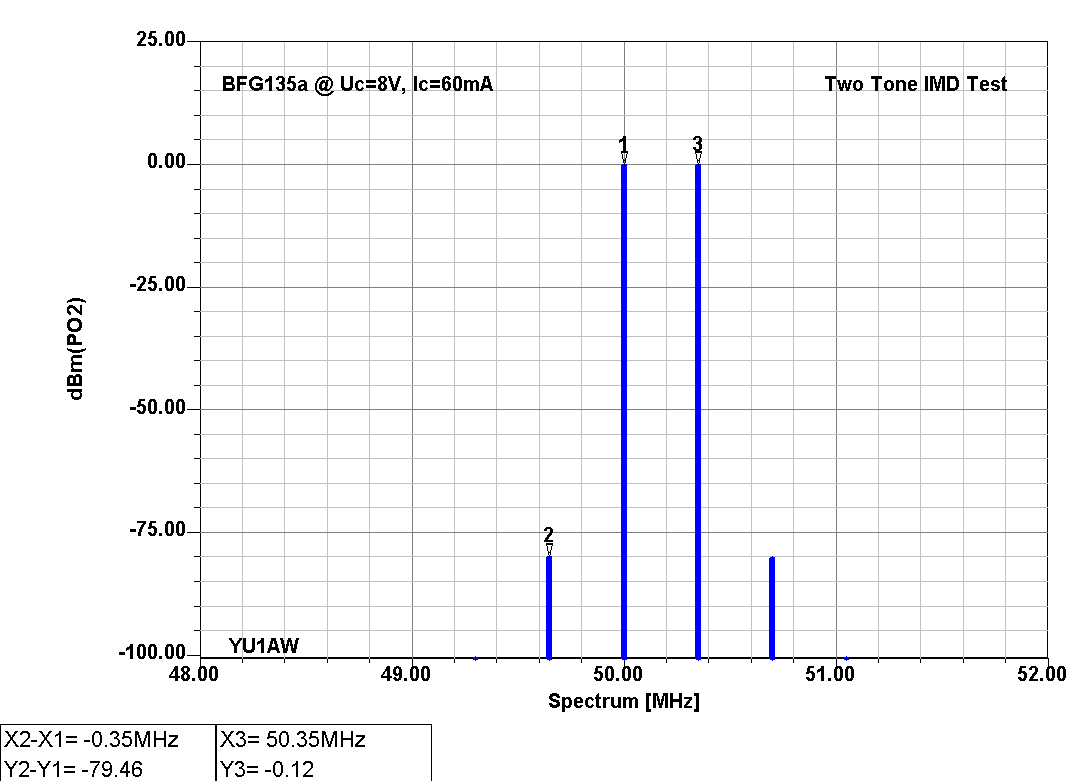

Da bi se proverilo ponašanje pojačavača u DX radu i takmičenjima na opsegu od 50 MHz izvršene su simulacije na računaru. "Tri jače stanice na 6m opsegu" simulirane su sa tri signala od po 7.1 mV (-30 dBm) na ulazu pojačavača sa bipolarnim tranzistorom BFG135a. Izlazni spektar, tj. ono što bi se u praksi dobilo, odnosno čulo, sa idealnim prijemnikom bez sopstvene IMD, u takvim uslovima, pokazao je superiornu dinamiku pojačavača sa BFG135a i dat je na slici:
