Der Dallas-Temperatursensor DS1820 (Maxim) wird an RA4 des PIC's (16F628) angeschlossen. Eine komfortable LCD-Anzeige erlaubt eine ziemlich genaue Einstellung der gewünschten Temperatur. Sogar die Hysterese ist einstellbar. Der Quellcode (1820THER.HEX), sowie die Schaltung können von der Elektor-Webseite heruntergeladen werden. Wenn jemand die Software modifizieren oder erweitern möchte, braucht den Compiler (PBP). Man könnte eventuell einen zweiten Sensor anschließen.
Die beste Anwendung die mir eingefallen ist, ist die Zweckentfremdung einer Gefriertruhe. Ich wurde auf diesen Artikel aufmerksam, als ich mir Gedanken über Rohstoffe und Verbrauch gemacht habe. Da hat ein Australier erstaunliches festgestellt: eine Gefriertruhe eignet sich bestens als Kühlschrank wenn man sie mit einen zusätzlichen Thermostat ausstattet. Die Temperatur wird irgendwo zwischen 4 und 7°C eingestellt. Da die Gefriertruhe viel besser thermisch isoliert ist als die üblichen Kühlschränke und weil sich die Tür von oben und nicht seitlich öffnet, ist der "Kühlschrank" sehr sparsam, er verbraucht 10 bis 20 mal weniger als ein normaler Kühlschrank. Wie kann es möglich sein? Man wird feststellen, dass das Relais nur etwa 90 Sekunden/Stunde anzieht. Auch wenn die Truhe geöffnet wird ist nicht so schlimm, da die kalte Luft schwerer als die warme ist und natürlich unten bleibt; genau wie bei den Truhen im Supermarkt.

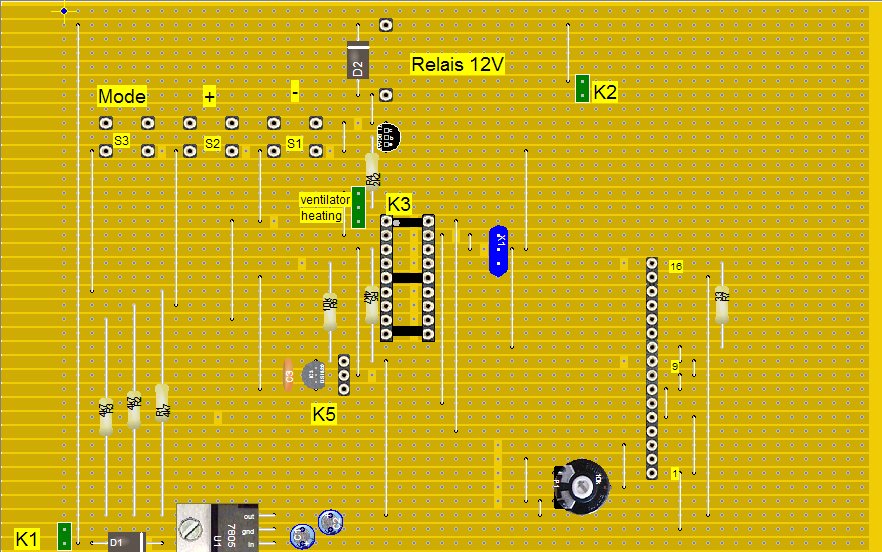

Für den Bau des Thermostats habe ich wieder eine Streifenrasterplatine verwendet, ich finde sie ist gut genug für diesen Zweck:
