Der Temperatur-Sensor ist ein Zubehör für das Telemetriemodul oder das
Application-Board I. Es ermöglicht Temperaturen von -50 bis +600 Grad C zu
messen. Technische Daten:
- Maße (L/B/H): 50 x 38 x 18 mm
- Betriebsspannung 6.5 Volt (von Application-Board I oder Telemetrie-Modul)
- Stromaufnahme ca. 1.25 mA
- Messbereich -50 bis +600 Grad C +/-3%
- zuletzt im Conrad-Katalog 2003, Best.-Nr.: 10 88 04 & 12 12 07, Preis ca.
25€
Berechnung:
für Basic-Unit:
define ad_temp ad[1] 'ad[1] bis ad[8] je nach verwendetem
Analogeingang
define temperatur word
#start
looktab temptable, ad_temp, temperatur
print temperatur/10;".";temperatur mod 10;"°C "
goto start
end
table temptable "tables/pt100.tab"
für Telemetriemodul:
Eingangssignal A
Tabelle PT100.TAB verwenden

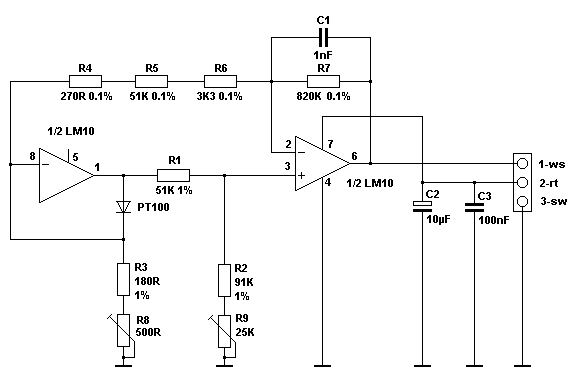

Schaltplan:
|
