In Berlin habe ich keine vernünftigen Bedingungen zum Antennenaufbau.
So hängen für die Kurzwelle zweimal 15m Draht hinter dem Haus in 8m
Höhe über Grund. Auch der Vertikalstrahler für 2m und 70cm ist
am Balkon im ersten Stock nicht gerade optimal plaziert.
Daher habe ich mein Portabel-QTH in der Nähe von Heidelberg aufgerüstet.

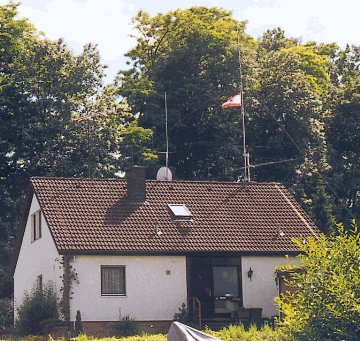

Auf dem rechten Mast steht eine Kurzwellenantenne, darunter sind eine Yagi für Packet Radio sowie ein optionaler 37m Langdraht.
Auf dem mittleren Mast befinden sich ein Rundstrahler für 2m/70cm/23cm und eine Satellitenschüssel für Astra und Eutelsat.
Der dritte Mast links mit der verrosteten Fernsehantenne wurde inzwischen abgesägt.

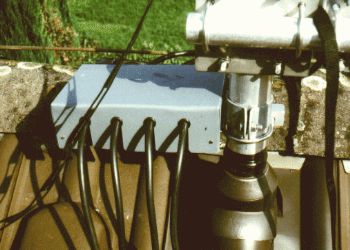

Am Mastfuß befindet sich der Blitzschutz unter einer PVC-Abdeckung. Die Lüfterziegel eignen sich nach etwas Bearbeitung gut als Kabeldurchführung. Vier Aircom-Kabel, eine 'Hühnerleiter', ein Leerrohr sowie ein Erdungsdraht gehen zu einem Anschlußkasten im Obergeschoß. Die Buchsen sind dort normalerweise hinter einer kleinen Türe in der Wand verborgen.
 |

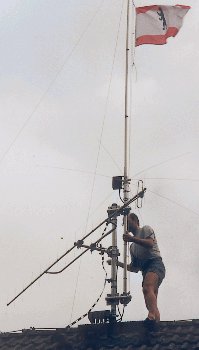

Für Kurzwelle habe ich eine Cushcraft R7 (40m bis 10m inkl. WARC-Bändern). Unten wurde für 70cm eine 4m lange 19 Element Yagi an einem Ausleger montiert. Damit ist auch der 83km entfernten 9k6 Digi kein Problem. Ein Langdraht endet an dem Mast und wird über die Hühnerleiter gespeist. Der Mast für die R7 besteht aus zwei Teilen. Aus dem Dach ragt ein 60mm Alurohr mit 5mm Wandstärke. Über zwei Querstreben wurde ein zweites Alurohr (40mm/5mm) befestigt, auf dessen Spitze die R7 sitzt. Einerseits kann die R7 nicht direkt auf ein 60er Rohr montiert werden, andererseits habe ich so die Möglichkeit, den Antennenmast umzulegen. |
|
 |
 |
|
|
Die oberste Querstrebe dient dabei als Drehlager, an der unteren wird der 40er Mast gelöst und dient nun als Hebelarm. Mit dieser Konstruktion war es mir möglich, die gesamte Antenne trotz ihrer Höhe von etwa 9m über Dach ohne fremde Hilfe aufzubauen. Mit zwei Ösen und einem aus zwei Mehrfachrollen gebauten Flaschenzug wird das Umlegen der Antenne zum Kinderspiel. | ||
