Un petit banc pour pouvoir travailler sur mes projets arduino plus confortablement. Dés qu'on commence à avoir des projets un peu ambitieux la table du labo ressemble vite à une usine à
gaz doublée d'une fabrique de pannes (et j'ai une pensée pour ceux qui travaillent le soir sur la table de la cuisine). On se rend compte aussi qu'on utilise toujours plus ou moins les mêmes
périphériques d'un projet à l'autre, je me suis dis que tout réunir en dur avec des composants pré-câblés serait un plus pour le confort de développement. Plusieurs plaques à trous sont
réunies sur un même socle, simplement collées avec de l'adhésif double-face.
Des prises jack assurant l'alimentation par une alim externe. Il est prévu plus tard d'intégrer une alim +12v/+5v dans le socle. Rien de bien nouveau mais c'est très pratique à l'utilisation.
Cette platine ne sert qu'au développement des projets, une fois la mise au point terminée une gravure de circuit imprimé peut-être envisagée.
1ère version

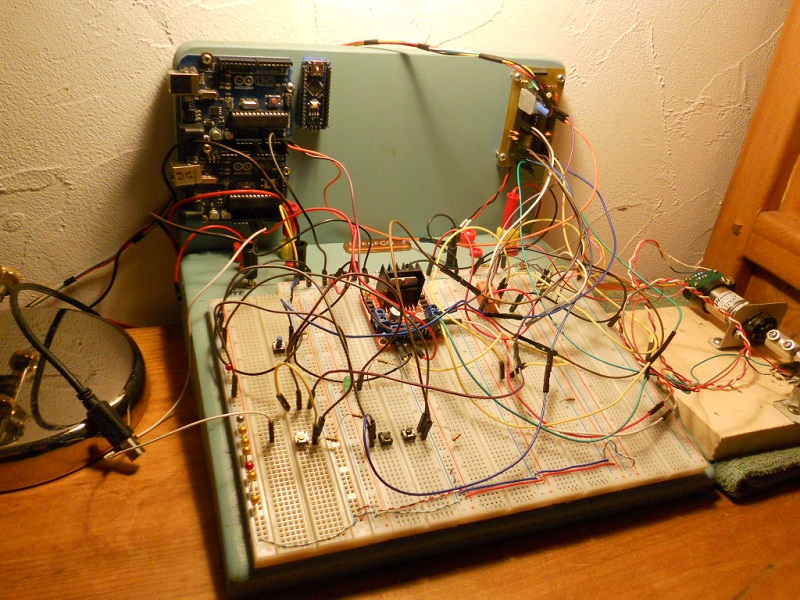

Quand on travaille en I²C avec plusieurs arduinos on voit vite les limites du montage volant. De même avoir plusieurs arduinos connectés sur le même port est
lourd à l'emploi car çà oblige à déconnecter/reconnecter en permanence le bon arduino sur le port USB du PC pour travailler sur tel ou tel programme. Vu les tarifs pratiqués par les chinois
j'ai installé trois arduinos à demeure, l'astuce est d'utiliser des arduinos utilisant chacun un port différent, le passage d'un à l'autre se fait simplement en sélectionnant le
bon port dans l'IDE. Tous sont connectés en permanence sur une prise USB du PC, plus de changements de câbles, c'est quand même plus simple.
Donc un arduino avec une prise USB normale, un deuxième avec une mini USB et le troisième est un FCOduino avec chargement FTDI. Les trois sont fixés sur une plaque
verticale à l'arrière du socle.
Amélioration

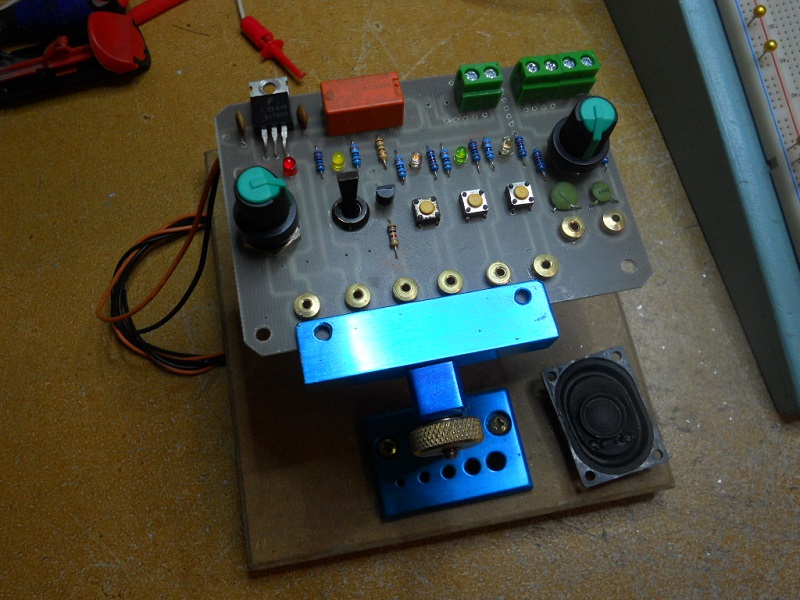

Autre amélioration bien pratique, je dirai même indispensable depuis que je l'ai essayée. Sur cette platine j'ai réuni les composants périphériques les plus couramment utilisés, un relais 12v, un transistor NPN, un potar 10K, un encodeur rotatif, trois poussoirs microswitch, un inter, un HP, et un driver L298. Tous ces composants sont pré-connectés au +5vcc, à la gnd et leurs résistances pull-up câblées pour simplifier et minimiser la filasse nécessaire pour les brancher. Un seul fil suffit.
Liste des composants:
4x 0,1µF
1x 100ohms
5x 330ohms
1x 1k
6x 10k
1x 2N3904
1x régulateur 7805
1x pot 10k
5x leds
1x inter R/T
1x encodeur rotatif
3x micro-poussoirs
1x relais 12v
1x mini haut-parleur
1x module L298
Connecteurs
Un petit appareil de mesures bien pratique, quand on travaille sur des microcontrôleurs on a souvent besoin de connaître rapidement l'état des pins entrées ou sorties. On peut
utiliser un oscillo multitrace mais c'est bien plus pratique de regarder l'état des leds, dans le cas de changements de niveaux tels que les oscillateurs par exemple c'est bien
plus visuel.

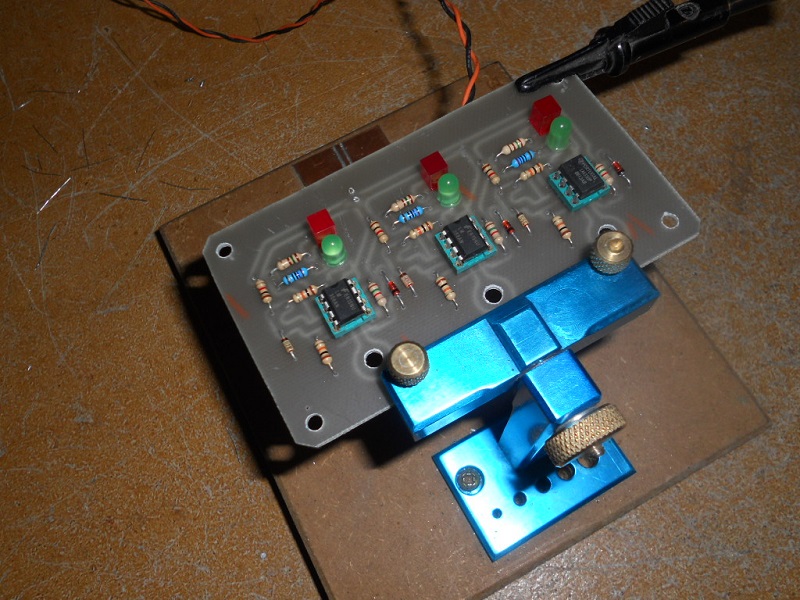

Cette platine supporte trois testeurs de niveaux TTL à leds.
Rouge=état haut
Vert=état bas.
Liste des composants pour le testeur de niveaux: (bien évidemment on peut ne réaliser qu'une seule voie du circuit)
3x 150 ohms
3x 1K
6x 10k
3x 1,5k
3x diodes 1N4148
3x diodes zéner 2,7v
3x led rouge
3x led verte

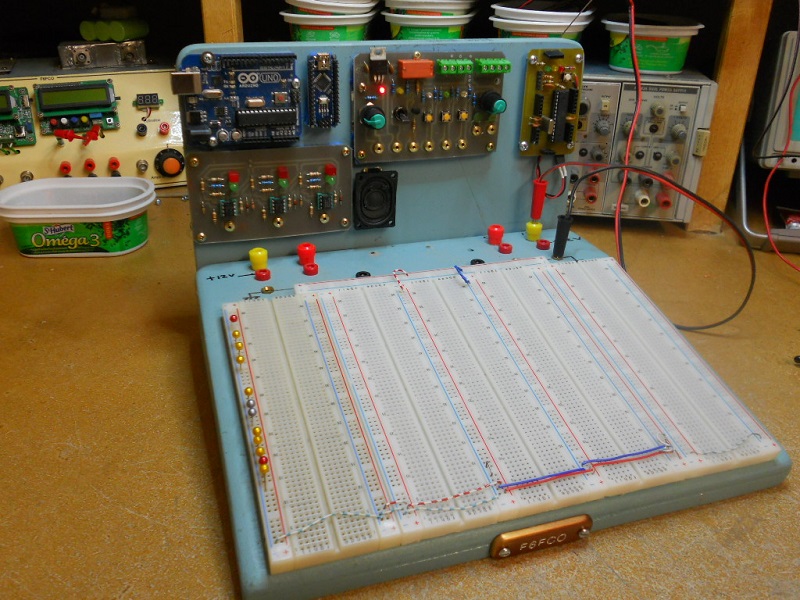

Le banc terminé et fonctionnel, j'ai depuis rajouté un petit voltmètre digital pour visionner les variations de valeur des pins analogiques A0/A5. Une petite astuce bien pratique: utiliser des aiguilles de couturière avec une boule à la place du chas, on peut les placer sur les breadboard pour immobiliser des composants ou des plaques (arduinos) et placer des points de mesure pour les grip-fils.

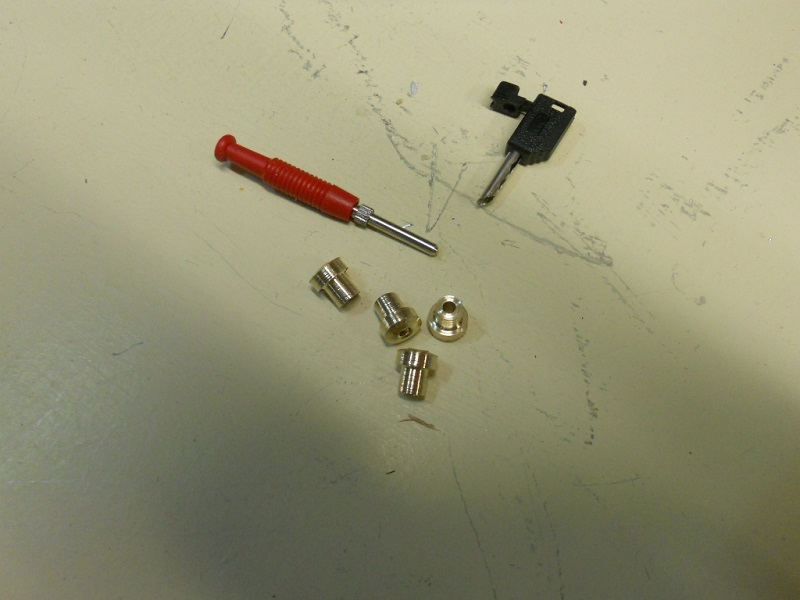

J'utilise des jack 2mm pour les cordons de liaison mais je n'avais pas de prises, j'en ai tournées dans du barreau laiton de 6mm.

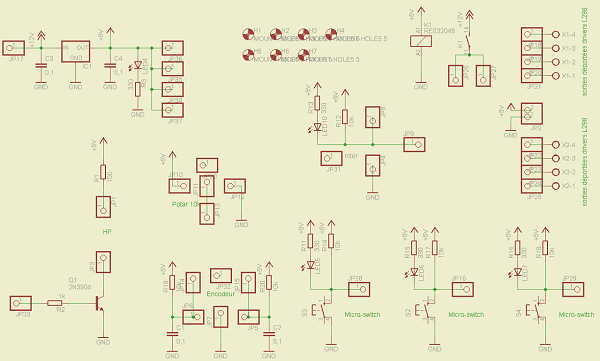

Fichiers Eagle
amelio.sch
