En cas de disfonctionnement d'une CNC on a parfois besoin de vérifier les signaux transitant par l'interface DB25 pour lever le doute. Certaines cartes comme la carte drivers CNC rouge TB6560 par exemple ne permet pas l'accés à ces signaux. Pour les retrouver on est obligé de bricoler en mesurant sur les entrées des optocoupleurs, ce qui n'est pas très pratique. Cette carte intercalée entre le PC et la carte cible permet une mesure confortable sur toutes les pins de la DB25 en fonctionnement et visualiser le transit des signaux.

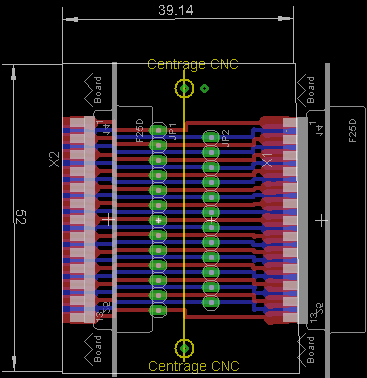

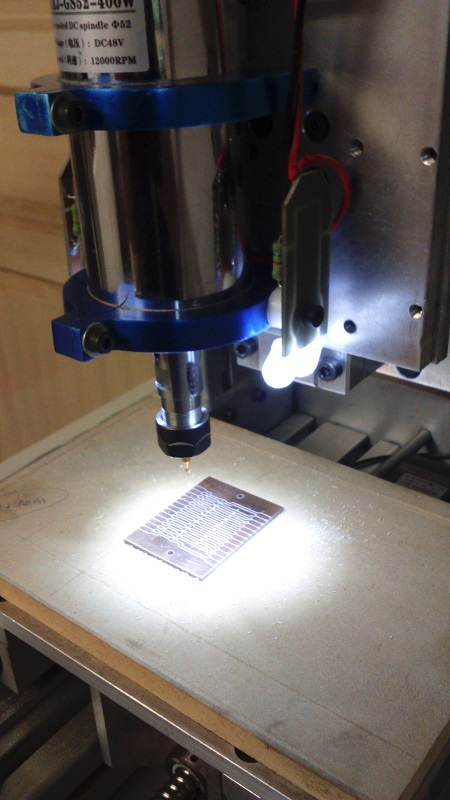

Circuit imprimé double-face qui nécessite une gravure par retournement.
La carte terminée à intercaler entre le PC et l'électronique de la CNC, grand confort pour clipser une sonde d'oscilloscope.
