Plus technique et précis que les PCB collés au double-face sur un martyr en médium

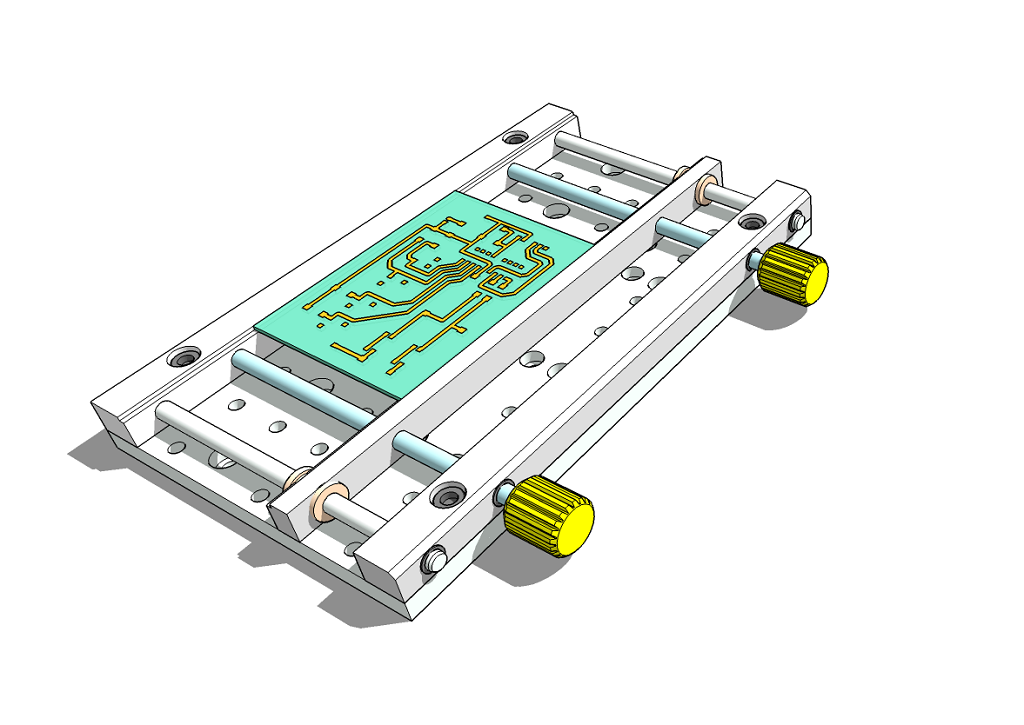

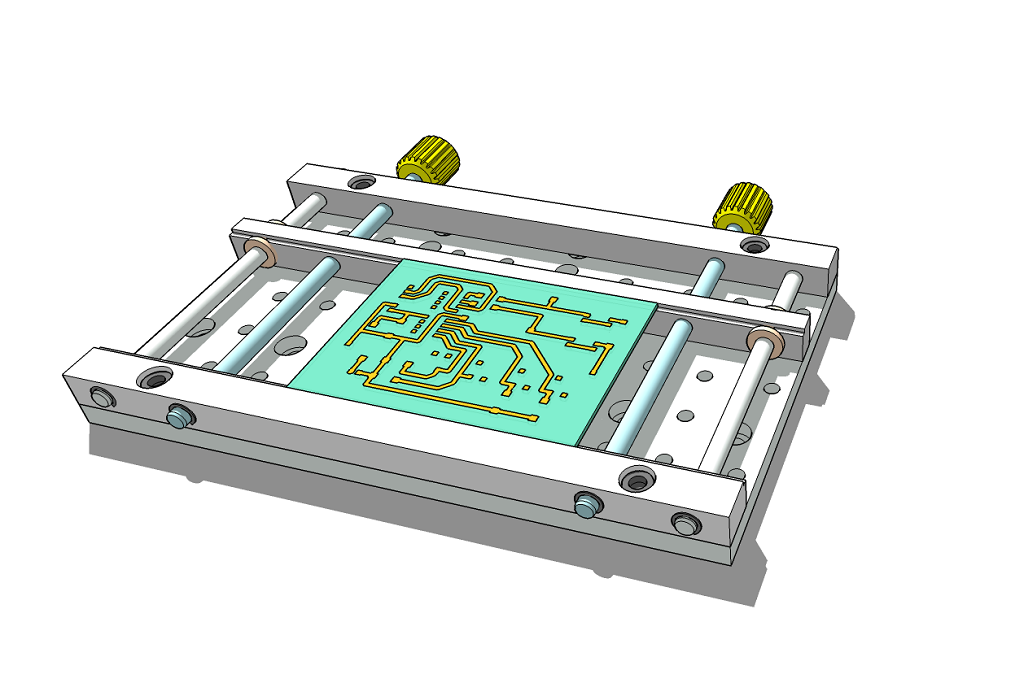

Etude 3D

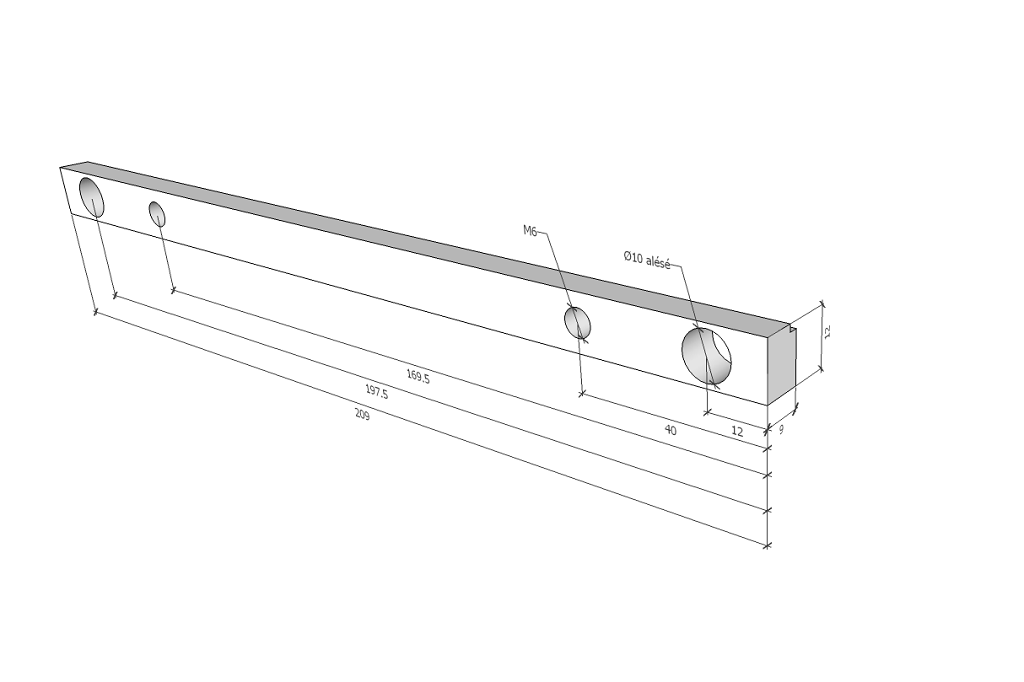

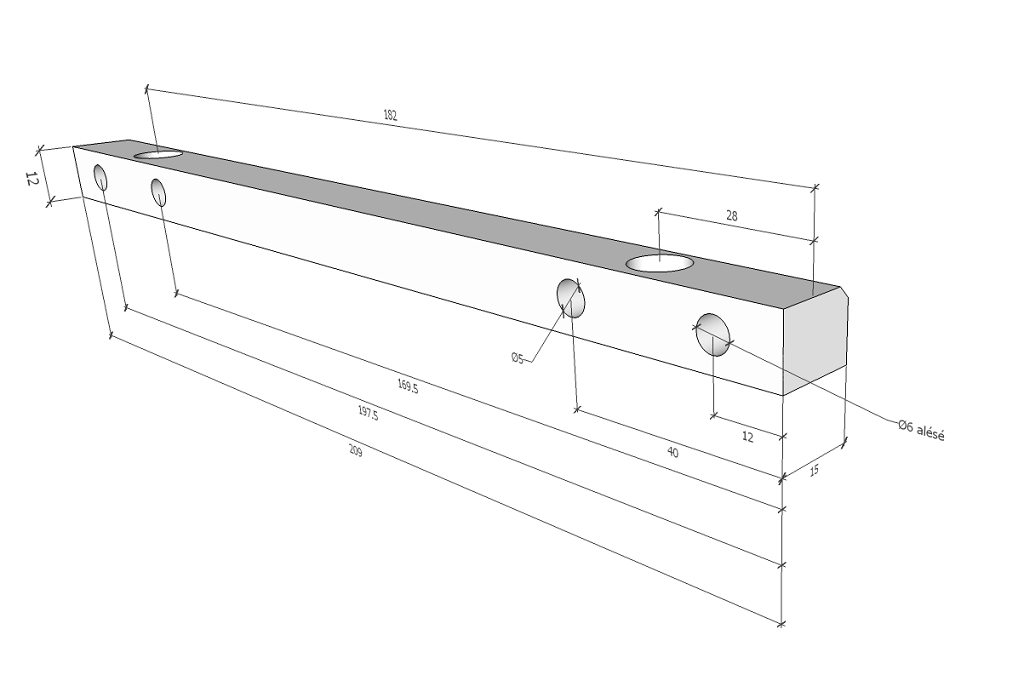

Pour en tirer les cotations

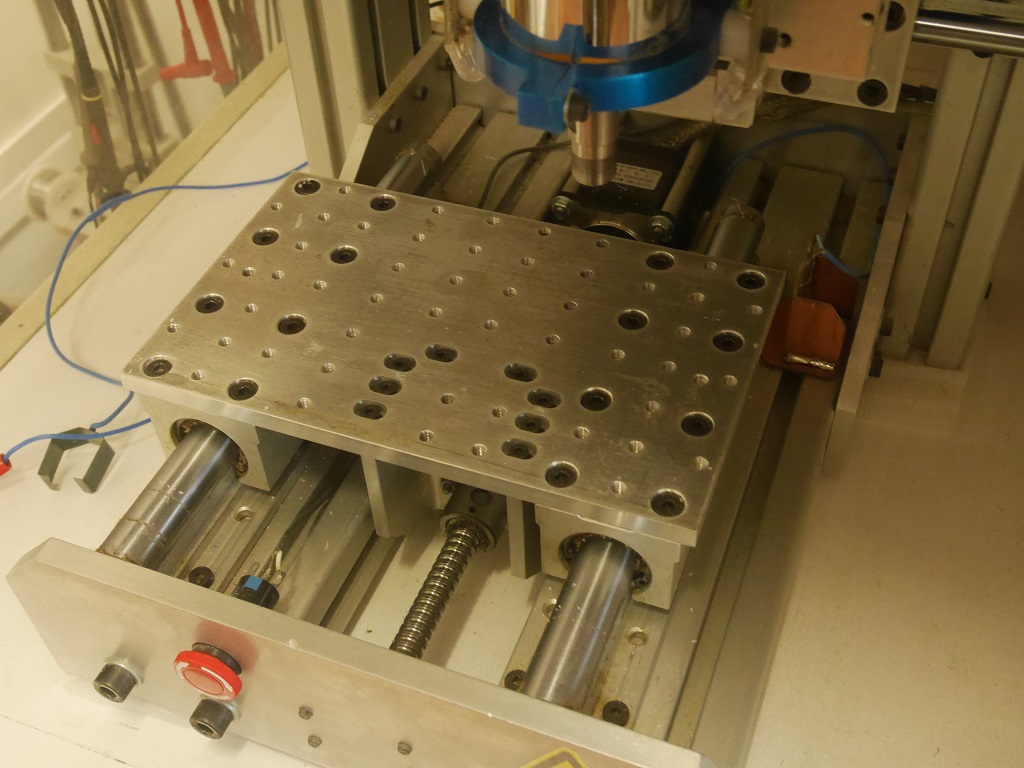

J'ai fais sauter la plaque martyr en médium qui était en fin de vie à force de perçages pour laisser la table nue et l'auto-surfacer avec une fraise Ø6.

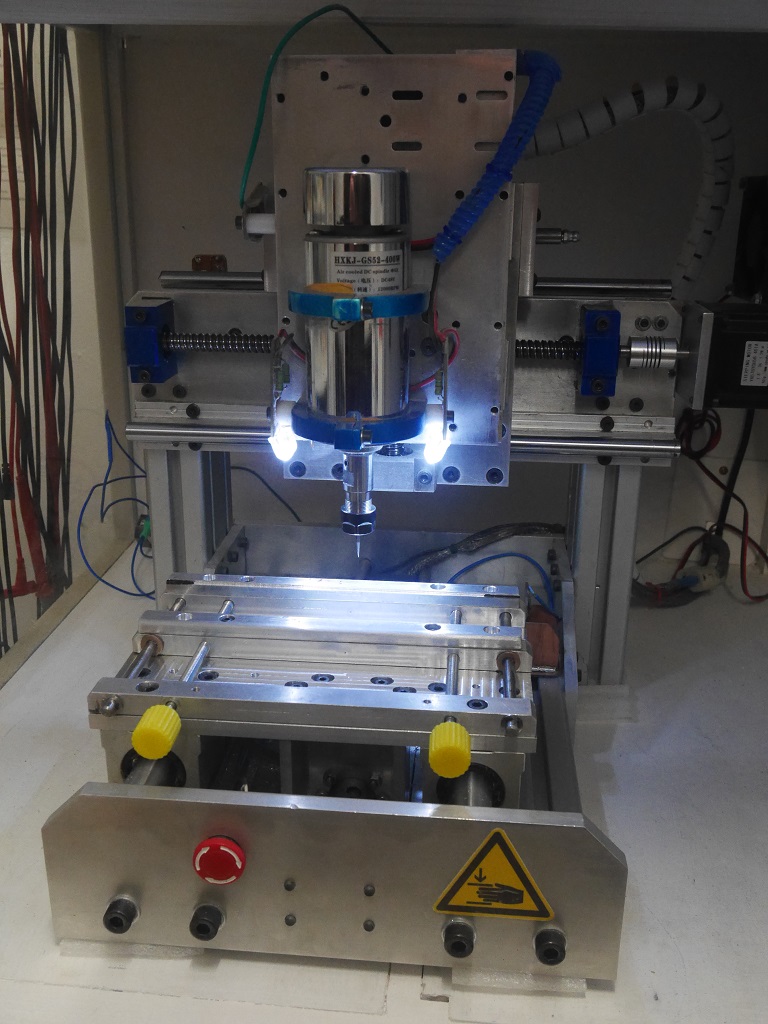

Etau en place, je lui ai rajouté des mors rapportés dont le décrochement de maintien des PCB à été usiné en place

Le décrochement à une profondeur de 1,3mm pour éviter les collisions en cas de sortie de fraise. Portée de 2mm, juste ce qu'il faut pour maintenir la plaque de PCB.
