J'avais envie de faire un truc dans ce genre:

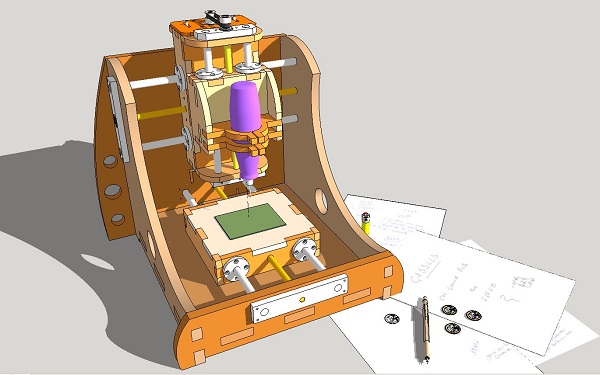

Envie d'en étudier une encore plus petite que BR1G1TT3.. Micro-CNC de table Destinée aux bidouilleurs en électronique et dédiée à la gravure des circuits imprimés. Je l'optimise pour être la plus compacte possible. Les moteurs sont cachés à l'arrière pour que la machine puisse tenir le moins de place possible sur l'établi de l'électronicien.
Dimensions: largeur = 370mm, profondeur = 505mm, hauteur = 415mm.
Courses d'usinage: X = 182mm, Y = 177mm, Z = 98mm.
Axes Z et Y.

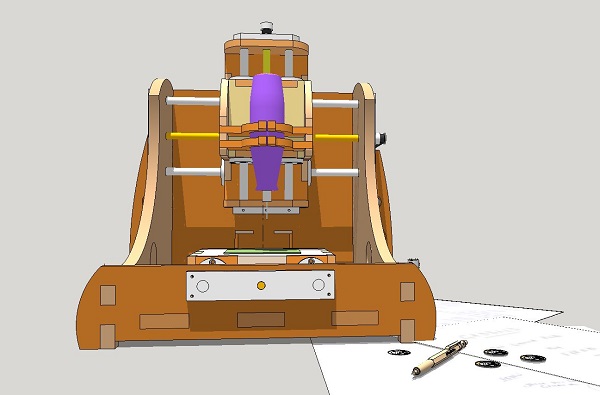

Avec le X.

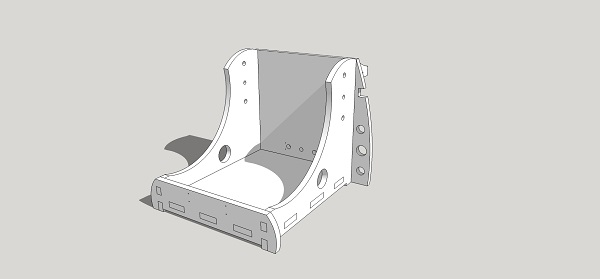

Une fois les trois axes définis et posés on les habille avec le bâti. Rigide en CP 15mm
J'avais juste envie de faire un peu de modélisation mais la machine est fonctionnelle sur le papier et en animation 3D. Je la construirai peut-être un de ces jours.
