Pour programmer les PIC confortablement
Vivant en ce moment dans deux endroits différents il me fallait une deuxième platine, j'ai donc fais évoluer la V.2. Elle fonctionne de la même façon mais reçoit en plus: une photo-résistance, un pot 10k, un encodeur rotatif, un support 28pins pour l'étude des 16F876, des résistances 100k commutables sur chaque support pour le débuggage par pickit, reset manuel sur chaque support.

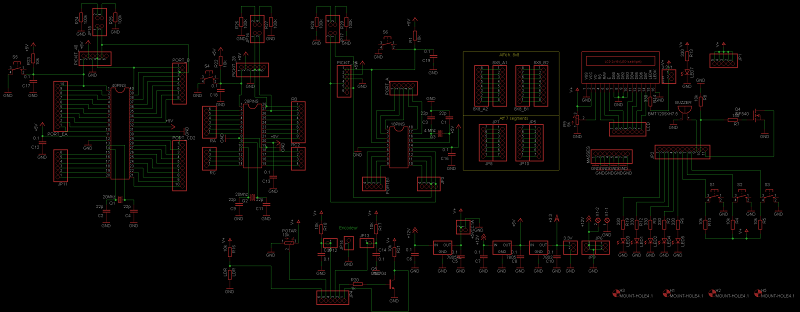

Schéma:

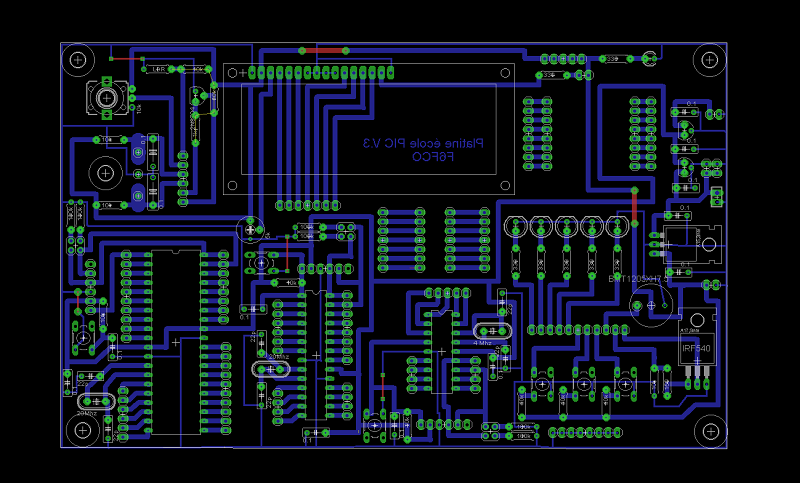

Dimensions du PCB 183mmx112mm.
Implantation:

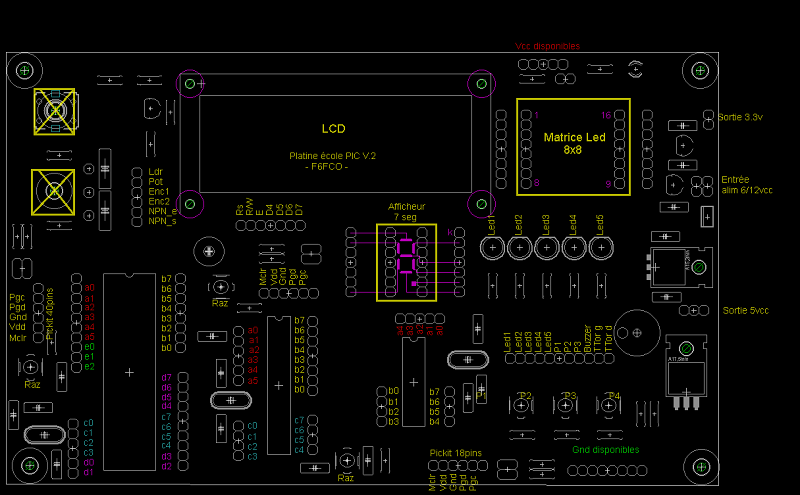

Le plan de brochage des ports et périphériques:

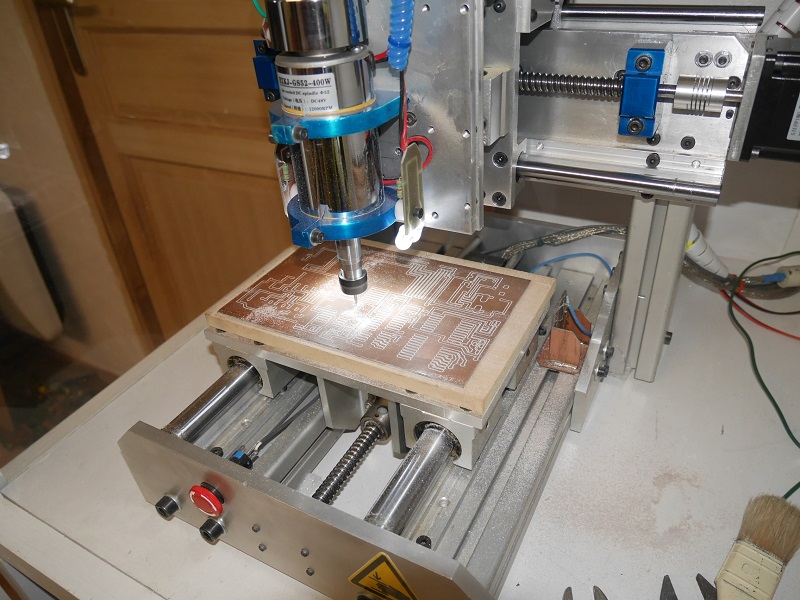

CH4RL0TT3. toujours au boulot:

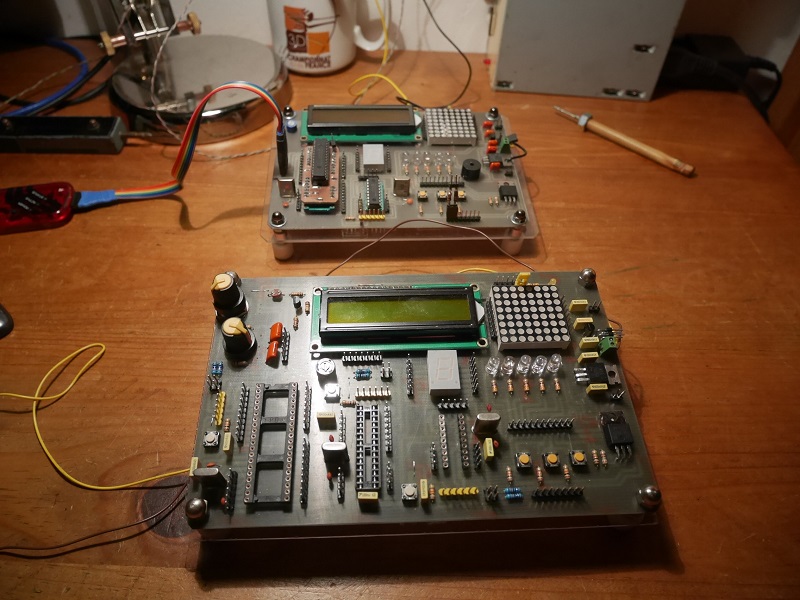

La platine terminée devant sa petite soeur.
