Pour programmer les PIC confortablement

Une évolution de ma platine de développement cette fois dédiée aux microcontôleurs PIC 28pins. Elle embarque:
un potar 10k
un buzzer
8 leds
6 poussoirs
un emplacement pour module FTDI
6 sorties transistorisées
une alim 5vcc 1A pour modules externes
une LDR
2 modules de tests de niveaux TTL
1 relais commandé par fet
3 fets pour commande externes
2 connecteurs à l'arrière compatibles avec tous mes modules V.4 Tous ces composants sont validés par des cavaliers.

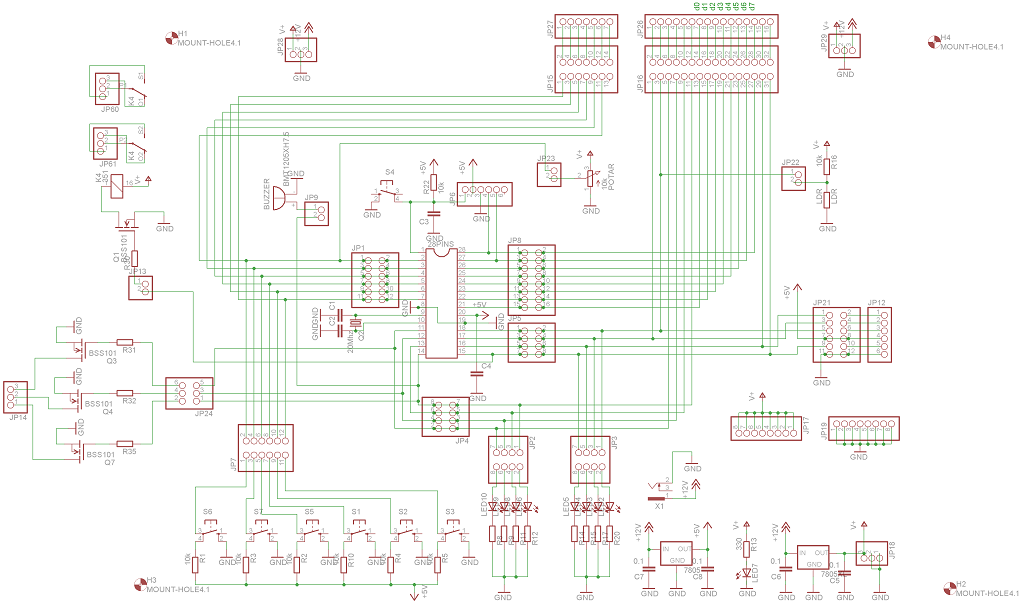

Schéma:

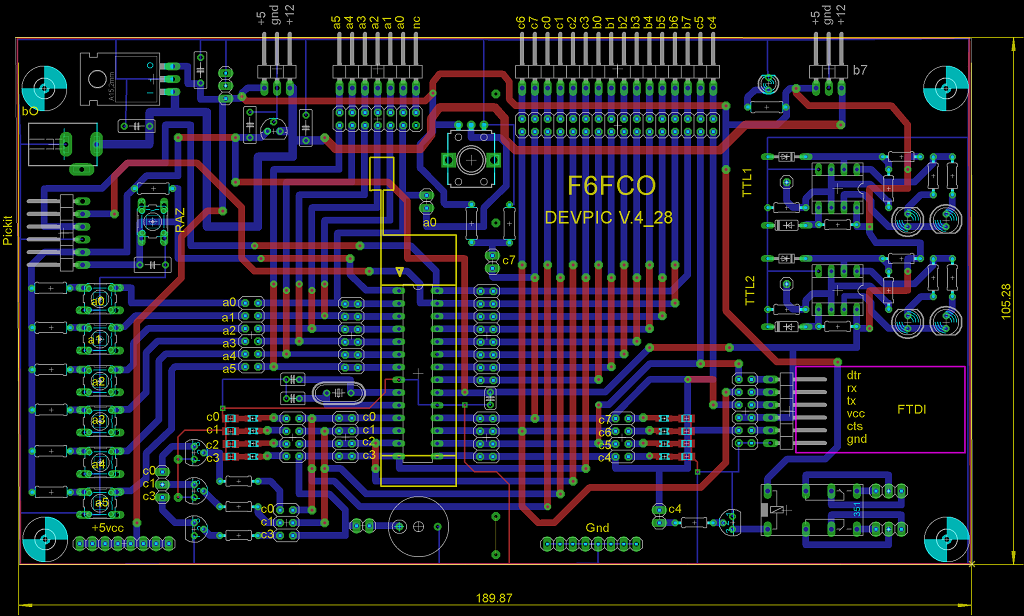

Implantation:

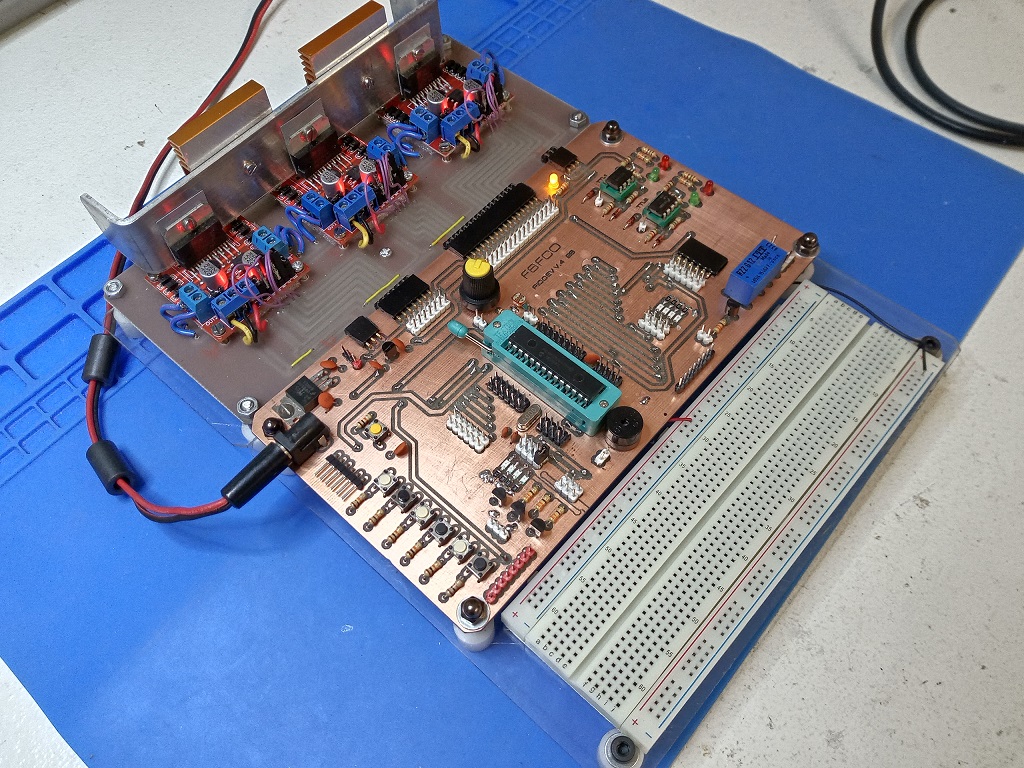

Platine montée.

Compatible avec tous les modules V.4, ici connectée avec le module drivers moteurs .
