" Si tu ne trouves pas ce dont tu as besoin, fabrique-le. "
(Ce con de Fucius)

J'ai besoin de deux selfs QRO 17µH pour un projet de boite d'accord d'antenne symétrique, ces selfs seront équipées de prises intermédiaires pour les différentes bandes OM. Pour faire des selfs à petit coût j'ai utilisé les matériaux et outillage disponibles au QRA, tube PVC Ø40 et fil électrique 2.5mm² fourni par Philippe F5JWH.

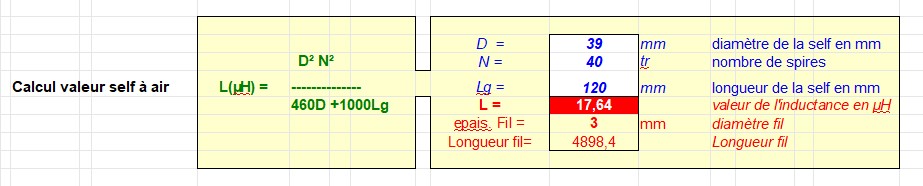

Quelques petits calculs sur mon tableur. Le fil électrique de 2.5mm² dénudé fait 1.5mm de diamètre, pour un espacement entre spires de 1.5mm j'ai choisi 3mm pour les calculs. Ce qui nous donne 40 spires et environ 5m de fil.

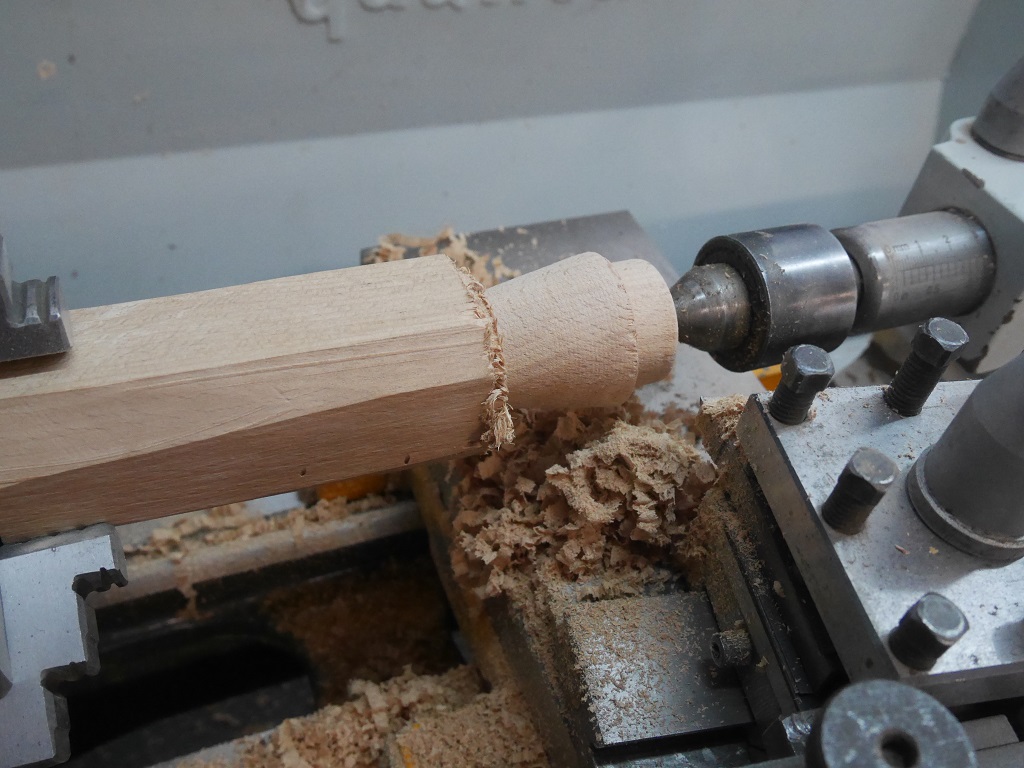

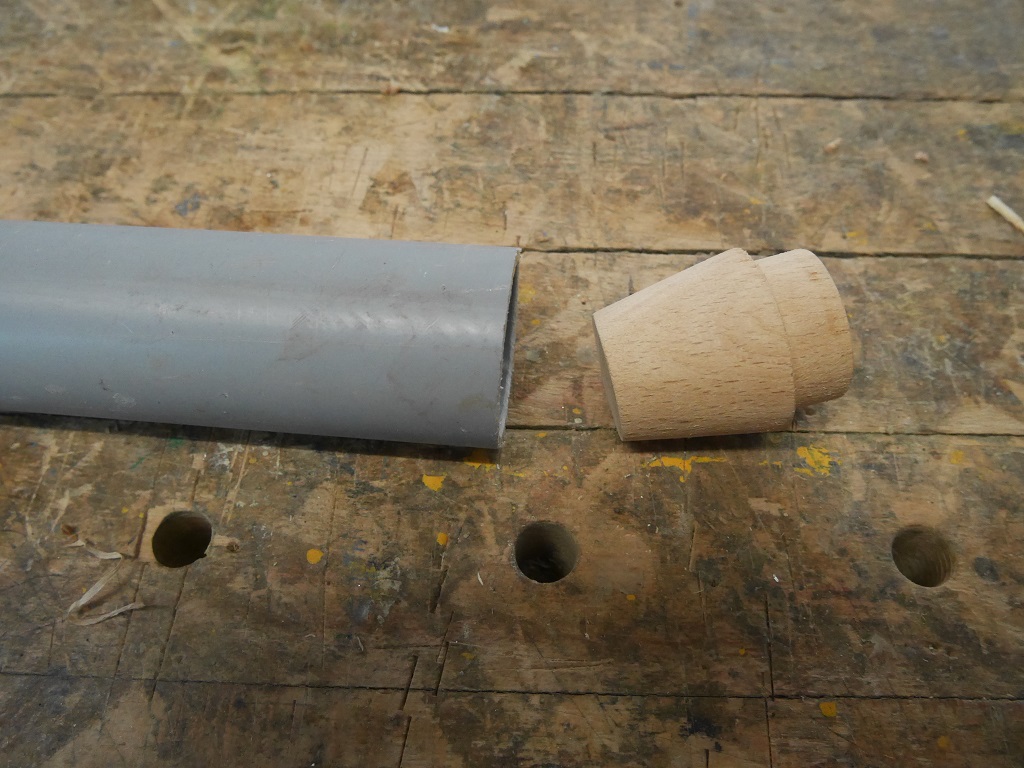

Pour fabriquer une belle selfs je vais fileter une rainure au pas de 3mm dans le tube sur laquelle sera enroulé le fil dénudé. Pour cela il faut auparavant fabrique un bouchon pour pouvoir prendre le tube en contrepointe.

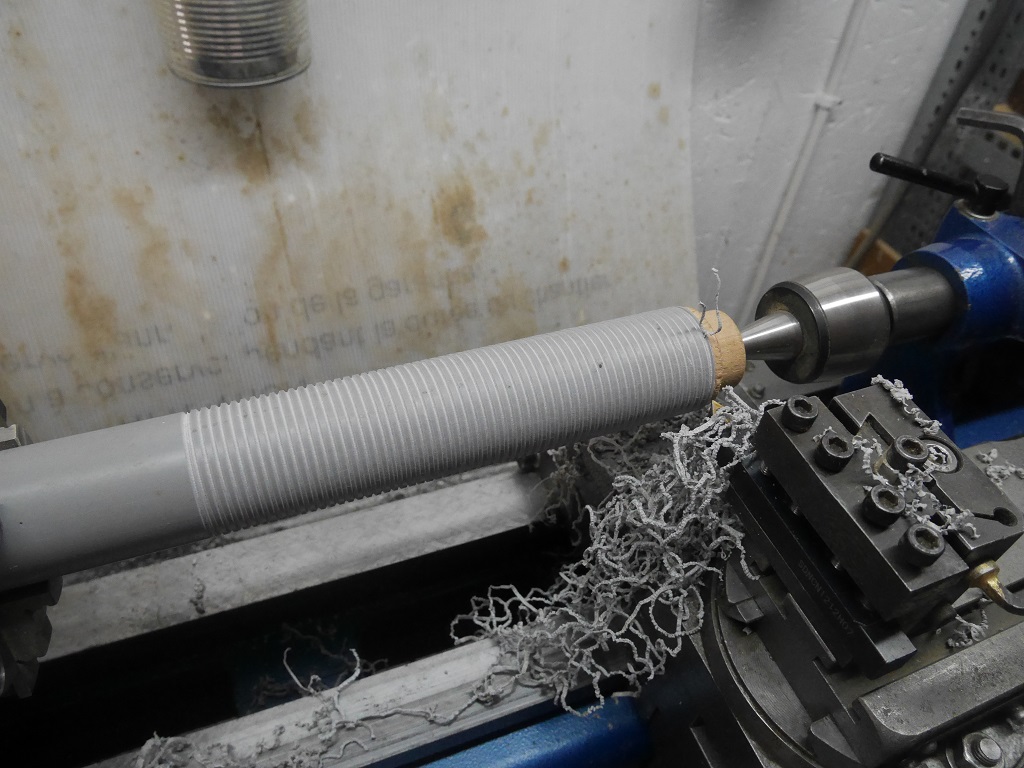

Filetage.

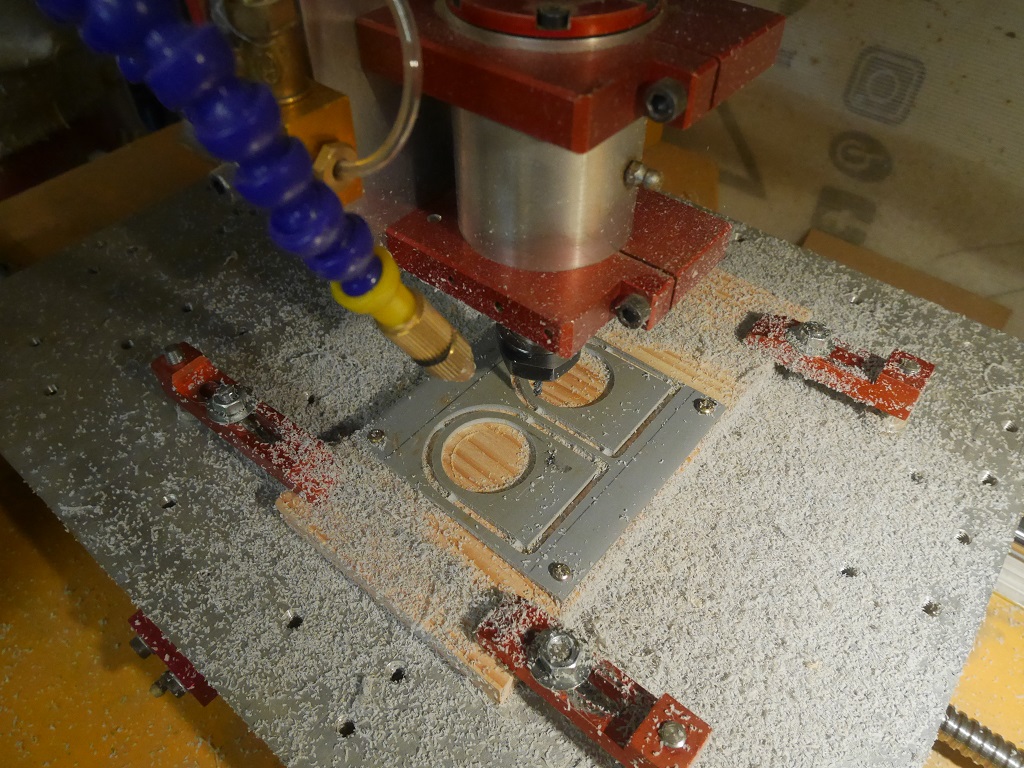

Usinage des supports.

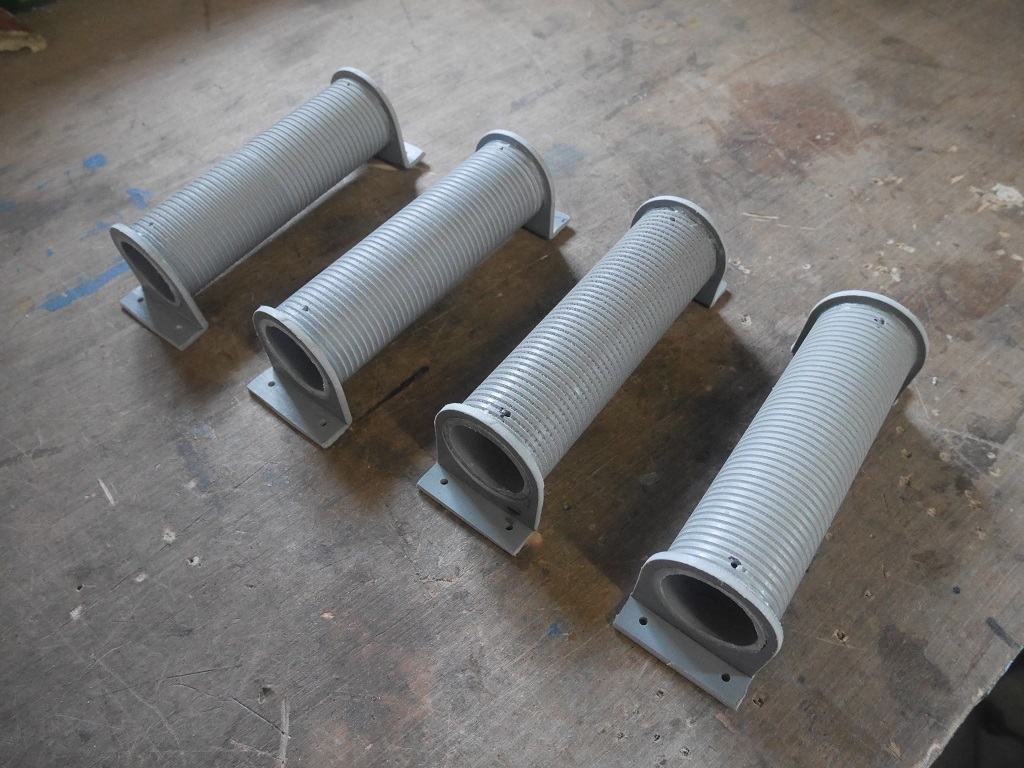

4 mandrins, deux pour Philippe F5JWH et deux pour moi pour un projet futur de boite automatique.

Encore plus belles que je ne l'espérais. Un bon exercice pour la fabrication de futures selfs à roulette.

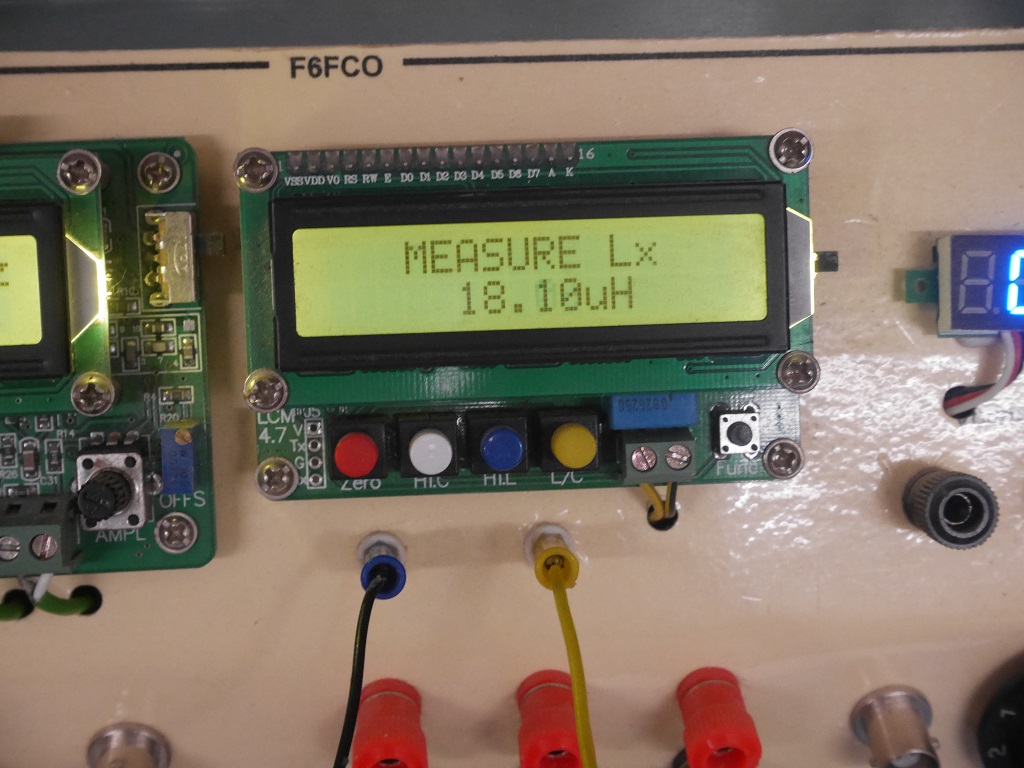

18.10µH, pas loin.
