Un schéma hyper connu qui marche super bien.

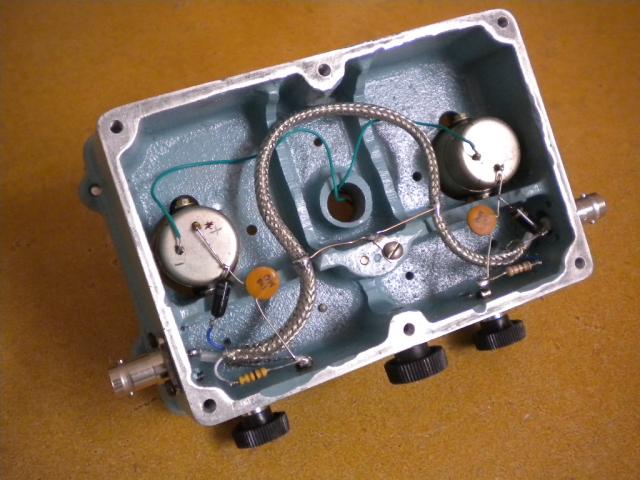

J'ai déniché un superbe boitier à 2 galvas, j'étais obligé d'en faire quelque chose.

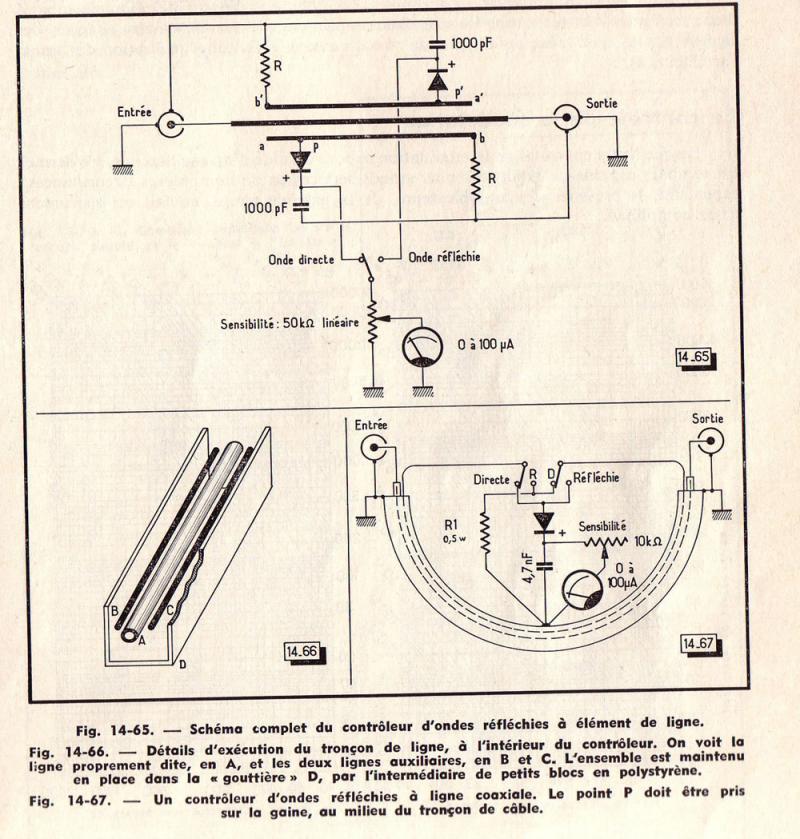

On prélève par couplage magnétique la HF émise et celle réfléchie, deux diodes germanium associées à des capas de 1nf permettent de détecter le signal dont l'amplitude est ensuite lue sur un galva. J'ai réalisé plusieurs de ces appareils, deux lignes rigides parallèles au conducteur du signal. J'ai testé cette fois le même principe avec des fils souples, le conducteur et les deux prélevant les signaux enfermés dans une tresse de masse. C'est pratique pour pouvoir caser le système dans un petit boitier. J'avais récupéré un boitier incluant deux galvanomètres, c'était l'occasion de l'utiliser. Dans mon montage au lieu d'avoir un inverseur et un seul galva, le signal issu de chaque diode est envoyé sur un galva séparé.
