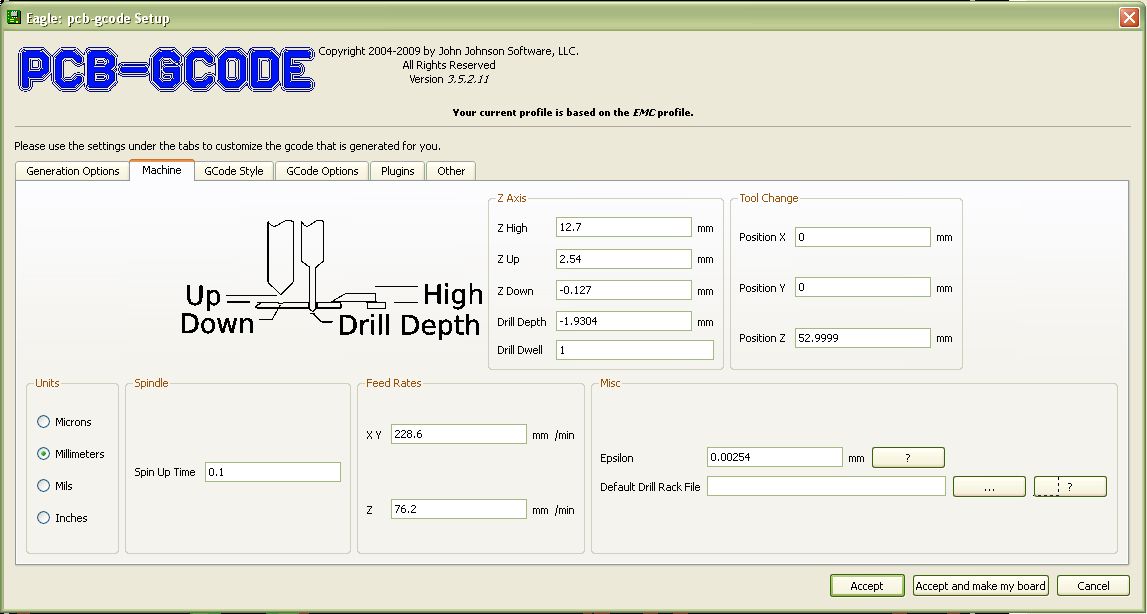

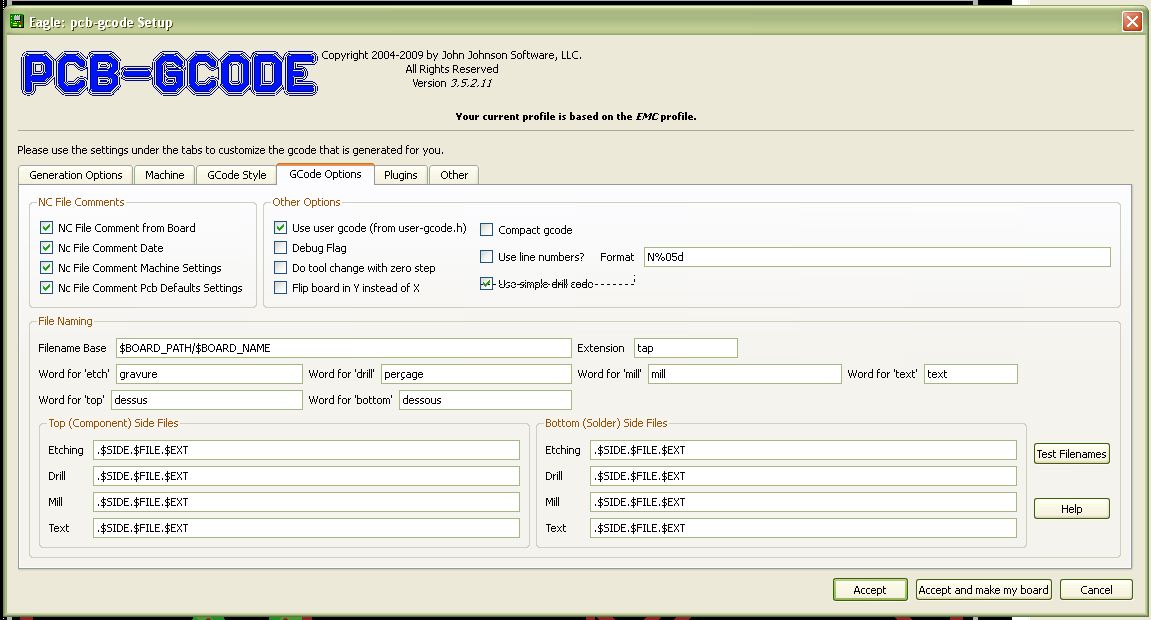

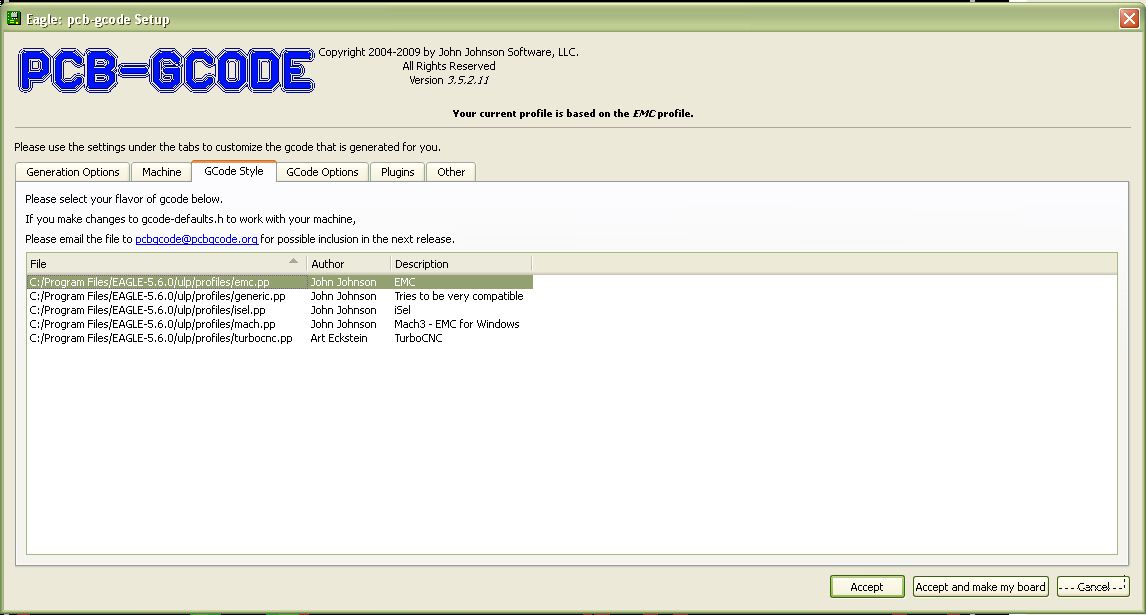

Pour la gravure de mes circuits imprimés j'ai laissé tomber depuis longtemps le perchlorure ou autre produit toxique et non écologique. Toutes mes plaques sont gravées à la CNC, pour cela j'utilise le trio Eagle/PCB-gcode/Cambam. Eagle pour la génération du board que je transforme en fichier.tap avec le fichier ULP Pcb-gcode. Ce fichier .tap est ensuite chargé dans Cambam pour d'éventuelles retouches, il arrive que certaines pistes se touchent ou que des pads ne soient pas assez larges. J'ai pas mal galéré pour trouver les bons réglages alors je les met en libre-service ci-dessous en captures d'écran.
