Le prime prove 136 Khz
Sistema BPSK

BPSK / Variable Phase Modulators




BPSK

http://abelian.org/ebnaut/

Phase Keying Signal

Segnalazione di fase in uscita ha una forma onda quadra il segnale modulato prima di essere applicato  ingresso al BPSK al modulatore di fase variabile. I circuiti sono progettati utilizzano un segnale di fase del livello logico disponibile dal porta COM, keyter  modulatore un buffer del GPS per poter dare una frequenza 137 kHz da un sorgente esterna.

IL 1 Giugno 2017,
Dopo la prima sperimentazione utilizzato il Buffer con 74HC86 la modifica sul TX Ultimate3, porta qualche piccola deviazione sul clock di frequenza un della deviazione non era molto perfetta.

Successivamente mie richiesto da Riccardo di utilizzare altro tipo di integrato 4070 XNOR, da utilizzare come un piccolo modulatore, il consigliato di Riccardo sono state effettuati e le prove con successo  ottimo sulla frequenza 137480 Hz con il 4070 XNOR per poter modula con il EbNaut.

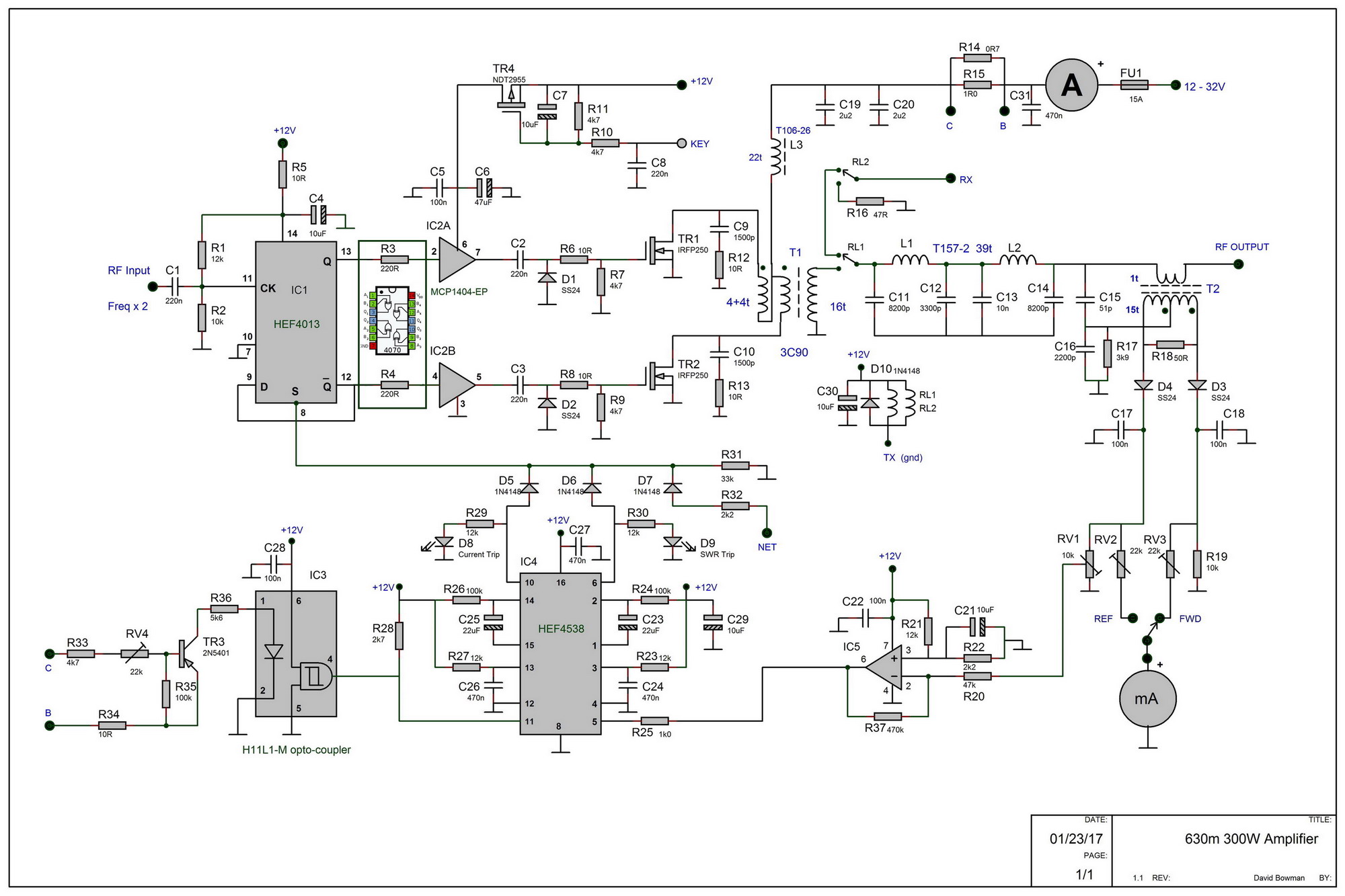

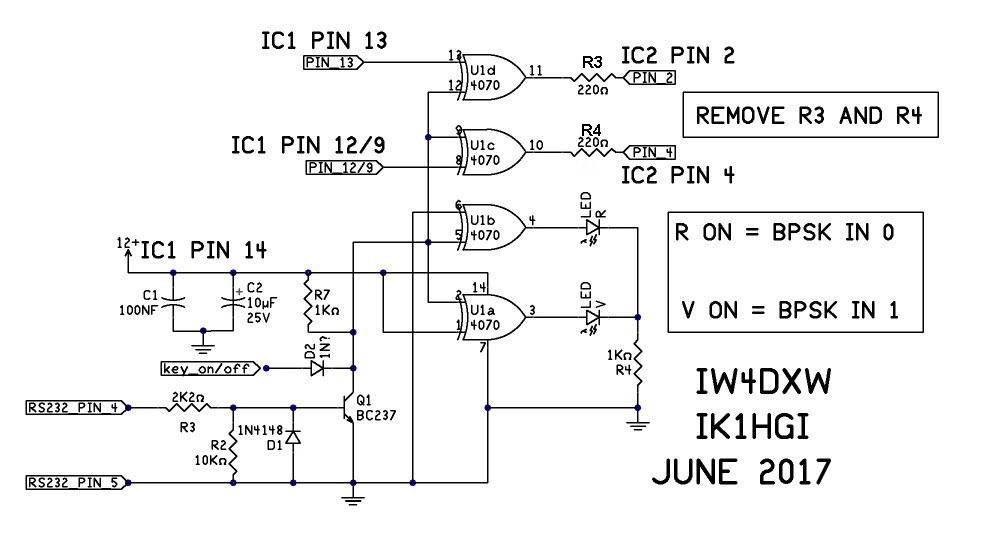

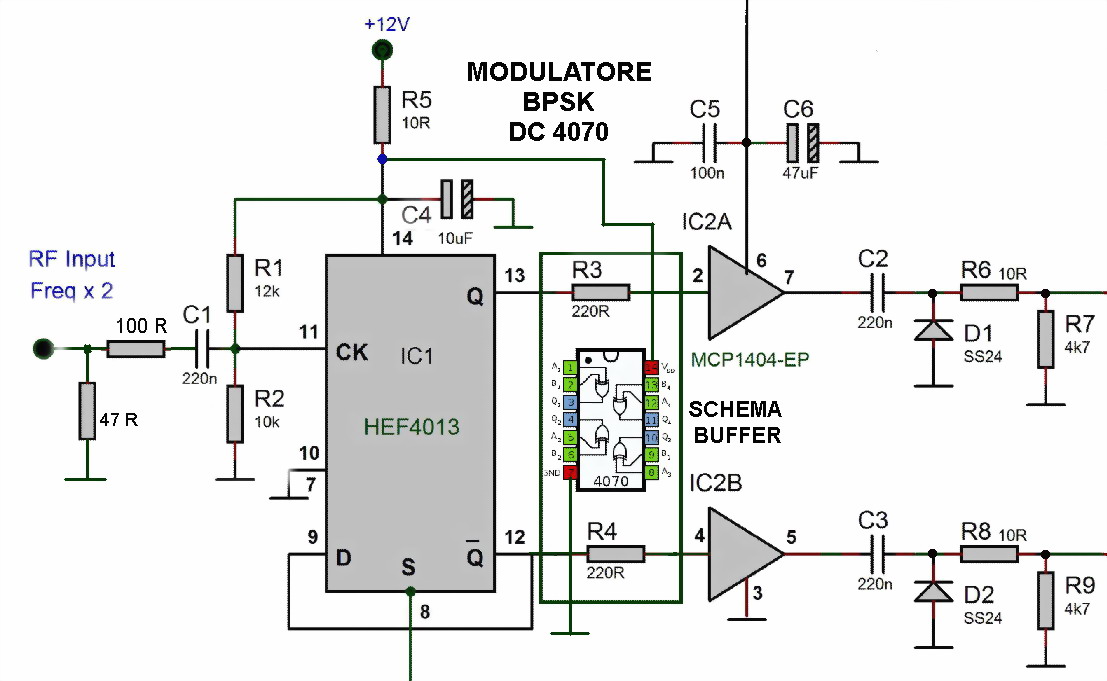

Progetto vedi schema, vedendo il sistema e intenzioni di sperimentare, questa trasmissione nel modo BPSK, per la banda 22000, ho iniziato il circuito sui mille fori realizzato un piccolo Modulatore ci permette di trasmettere dalla com 1 un segnale di logico 0/1 il segnale viene  deviato CD 4013 Dual D Flip-Flop, hai pin 12/9, dal input pin 8 CD 4070, out uscita pin 10 pin modula il livello logico al pin 4 del MPC 1404, lo steso segnale dal 4070 del pin 13 out 11 arriva MPC 1404 pin 2, e avviene il lavoro di amplificatore. Autore David per i 472/136 Khz.

Bisogna tenersi conto le di modifiche fatte da me e stato consigliato da Riccardo di come poter utilizzare il GPS Buffer e il Modulatore  le impostazioni di trasmettitore BPSK 136khz.


 La parte del modulatore modifiche

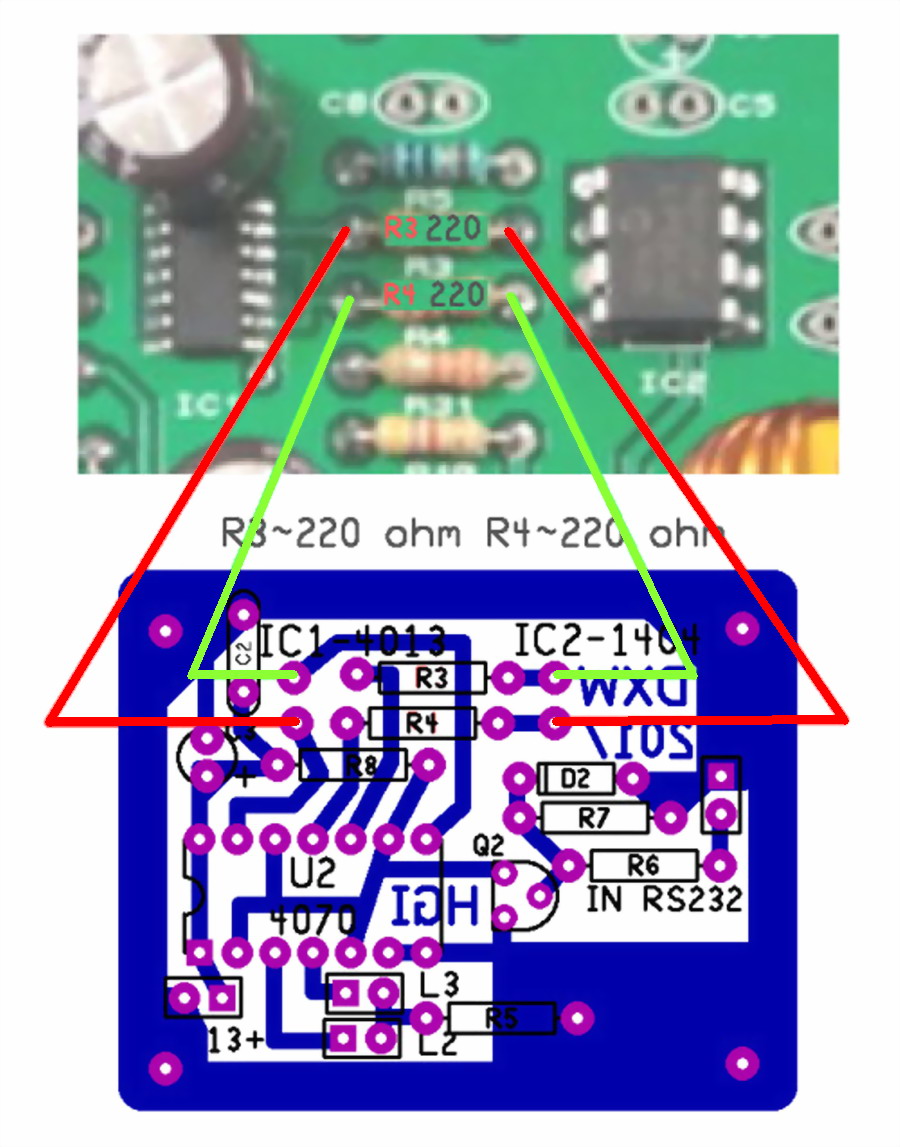

Sistema del modulatore per utilizzare i 136 khz già collaudato la codifica ottenuti i risultato le parti da considerare dissaldare R3-R4 220 ohm dal PCB originale amplificatore e vengono saldati dei spinotti, come riferimento la foto, riportare sul pcb nuovo le resistenze vedi foto cosi semplice e di poche parole, ingresso C1 mettere una R100 ohm e R47 ohm caduta a massa

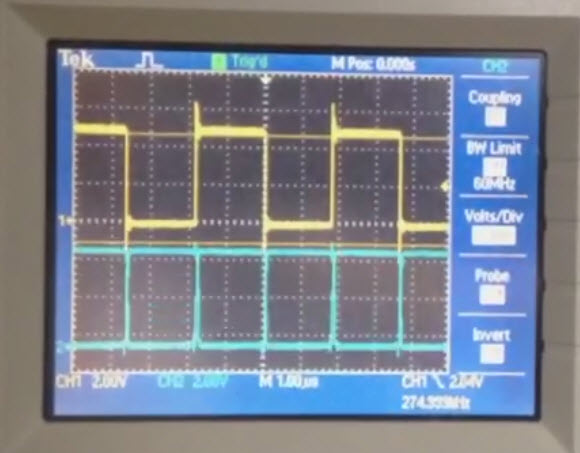

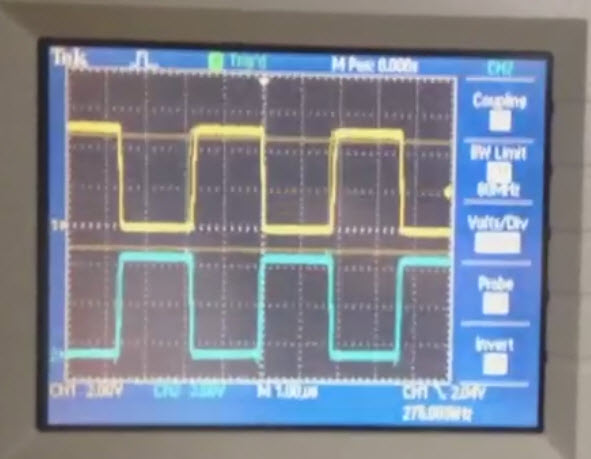

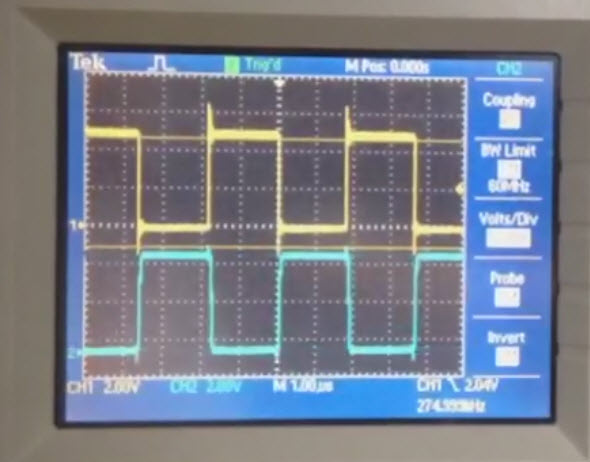

Onda quadra le fase di modulazione segnale ottimo
e il sistema del modulatore del circuito nuovo vedi filmato.

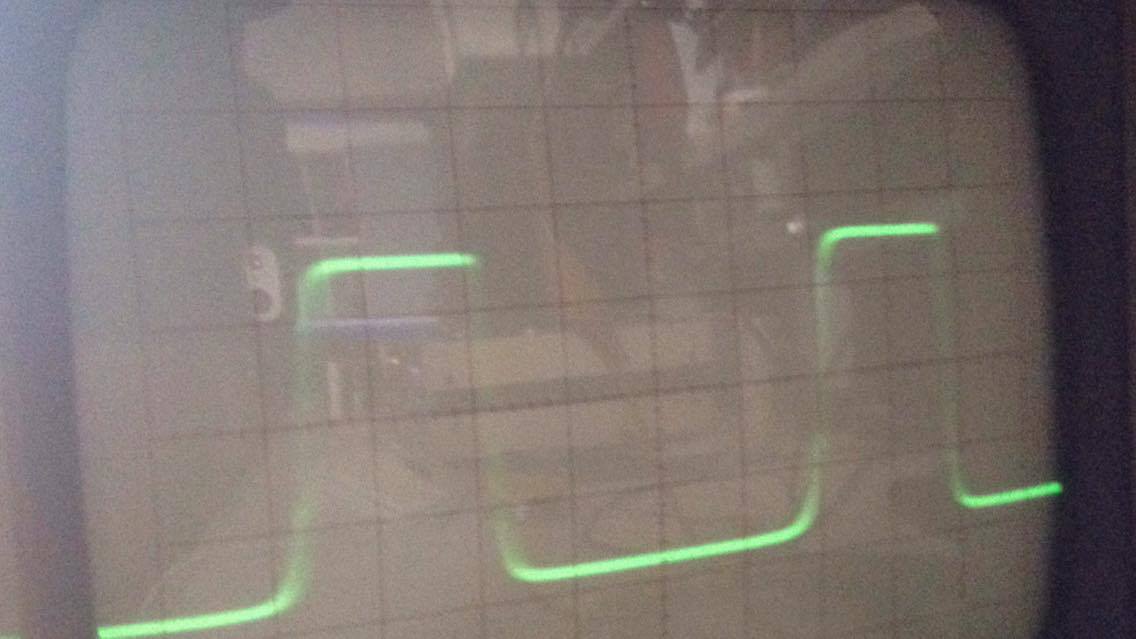

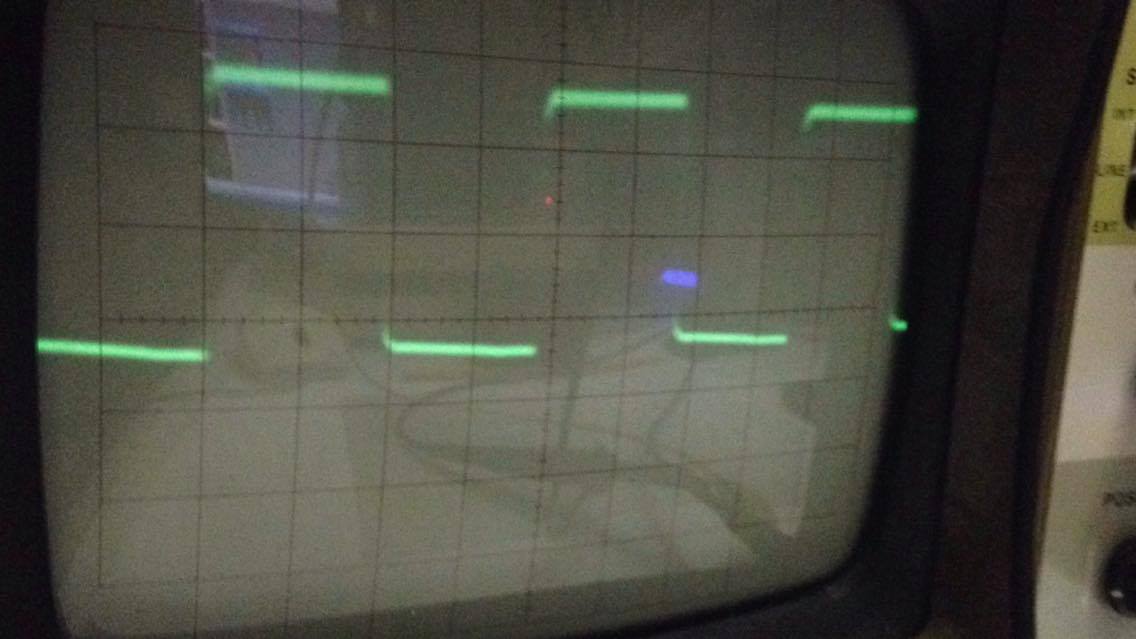

Le fasi di modulazione BPSK



Questi sono i prime prove

Il GPS permette la frequenza stabile, n buon controllo sulla tensione, e previsto una tensione di pilota al Buffer +12 volt, in uscita del Buffer un cavo di ottima qualità RG174 per la (RF) Radio Frequenza, la potenza irradia intorno sui 500mW per poter pilotare amplificatore.




Un connettore SMA sul panello dietro vi permetterà di collegare facilmente il vostro GPS con un deviatore di utilizzare due sistemi con un'antenna sistema Opera ho sistema EbNaut GPS remoto può avere la possibilità di non cambiare manualmente l'antenna con il deviatore remoto, potrete desiderare il modo è possibile deviare il modo l'antenna gia collegate, consigliato di usare  con il GPS utilizzato è RG178 teflon e non RG174 RG316, buon  lavoro

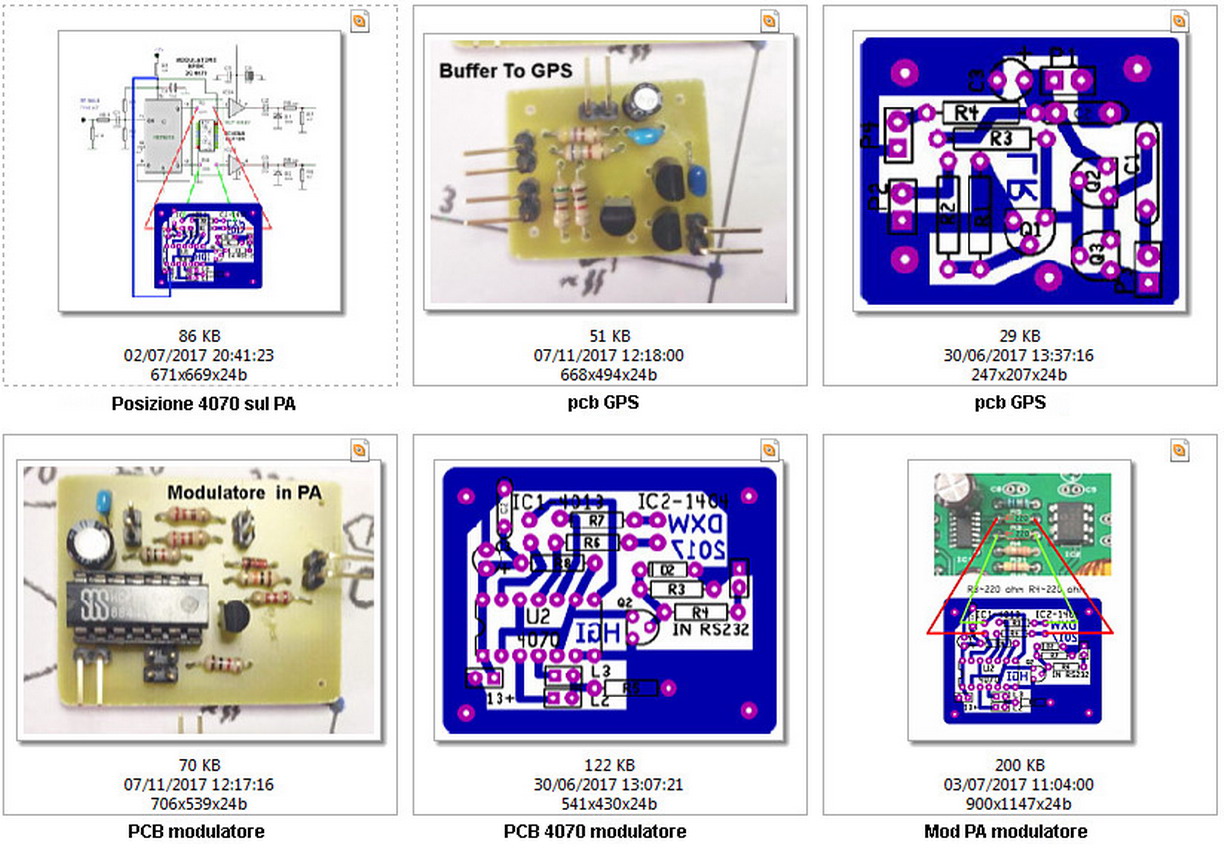

Le parti Finiti del Modulatore


La resistenza da 100 ohm una 47 di caduta, per pilotare amplificatore

 http://www.g0mrf.com/630m.htm




Tutto il sistema della modifica e da inserire nell'Amplificatore e stata idea di Riccardo di trasmettere con il programma EbNaut ho Opera, ho solo assembrato i lavori da lui
indicati, di poter utilizzare tutto il sistema, Grazie del tutto Riccardo IW4DXW

73 Antonio ik1hgi Luglio 2017
